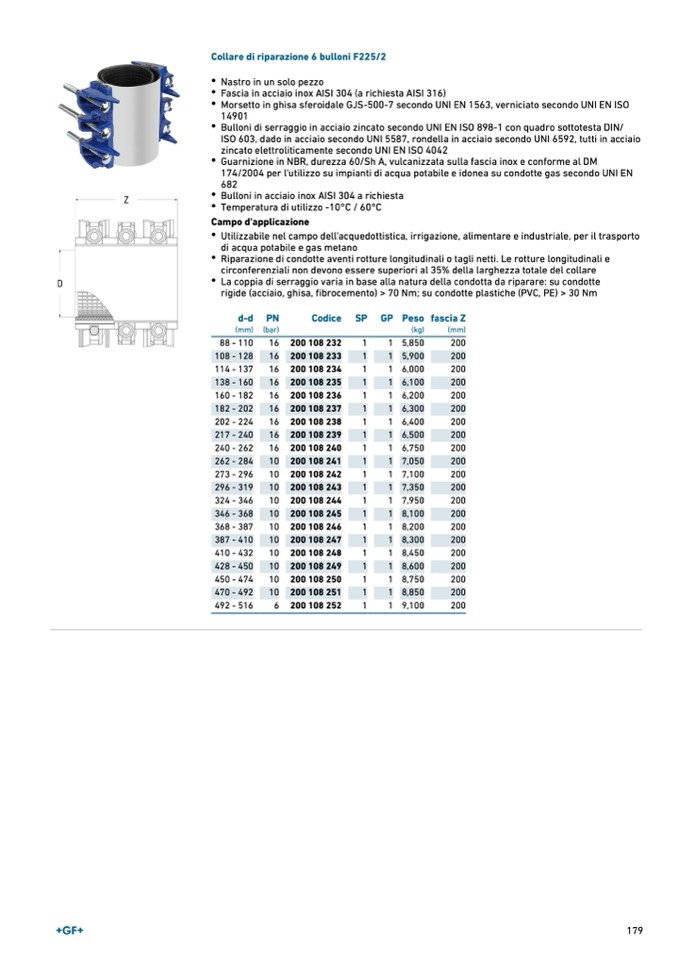

Collare di riparazione 6 bulloni F225/2
•
Nastro in un solo pezzo
•
Fascia in acciaio inox AISI 304 (a richiesta AISI 316)
•
Morsetto in ghisa sferoidale GJS-500-7 secondo UNI EN 1563, verniciato secondo UNI EN ISO
14901
•
Bulloni di serraggio in acciaio zincato secondo UNI EN ISO 898-1 con quadro sottotesta DIN/
ISO 603, dado in acciaio secondo UNI 5587, rondella in acciaio secondo UNI 6592, tutti in acciaio
zincato elettroliticamente secondo UNI EN ISO 4042
•
Guarnizione in NBR, durezza 60/Sh A, vulcanizzata sulla fascia inox e conforme al DM
174/2004 per l'utilizzo su impianti di acqua potabile e idonea su condotte gas secondo UNI EN
682
•
Bulloni in acciaio inox AISI 304 a richiesta
•
Temperatura di utilizzo -10°C / 60°C
•
Utilizzabile nel campo dell'acquedottistica, irrigazione, alimentare e industriale, per il trasporto
di acqua potabile e gas metano
Campo d'applicazione
•
Riparazione di condotte aventi rotture longitudinali o tagli netti. Le rotture longitudinali e
circonferenziali non devono essere superiori al 35% della larghezza totale del collare
•
La coppia di serraggio varia in base alla natura della condotta da riparare: su condotte
rigide (acciaio, ghisa, fibrocemento) > 70 Nm; su condotte plastiche (PVC, PE) > 30 Nm
d-d PN
(mm) (bar)
88 - 110
16
108 - 128
16
114 - 137
16
138 - 160
16
160 - 182
16
182 - 202
16
202 - 224
16
217 - 240
16
240 - 262
16
262 - 284
10
273 - 296
10
296 - 319
10
324 - 346
10
346 - 368
10
368 - 387
10
387 - 410
10
410 - 432
10
428 - 450
10
450 - 474
10
470 - 492
10
492 - 516
6
Codice
200 108 232
200 108 233
200 108 234
200 108 235
200 108 236
200 108 237
200 108 238
200 108 239
200 108 240
200 108 241
200 108 242
200 108 243
200 108 244
200 108 245
200 108 246
200 108 247
200 108 248
200 108 249
200 108 250
200 108 251
200 108 252
SP GP
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
Peso fascia Z
(kg)
(mm)
5,850
200
5,900
200
6,000
200
6,100
200
6,200
200
6,300
200
6,400
200
6,500
200
6,750
200
7,050
200
7,100
200
7,350
200
7,950
200
8,100
200
8,200
200
8,300
200
8,450
200
8,600
200
8,750
200
8,850
200
9,100
200
