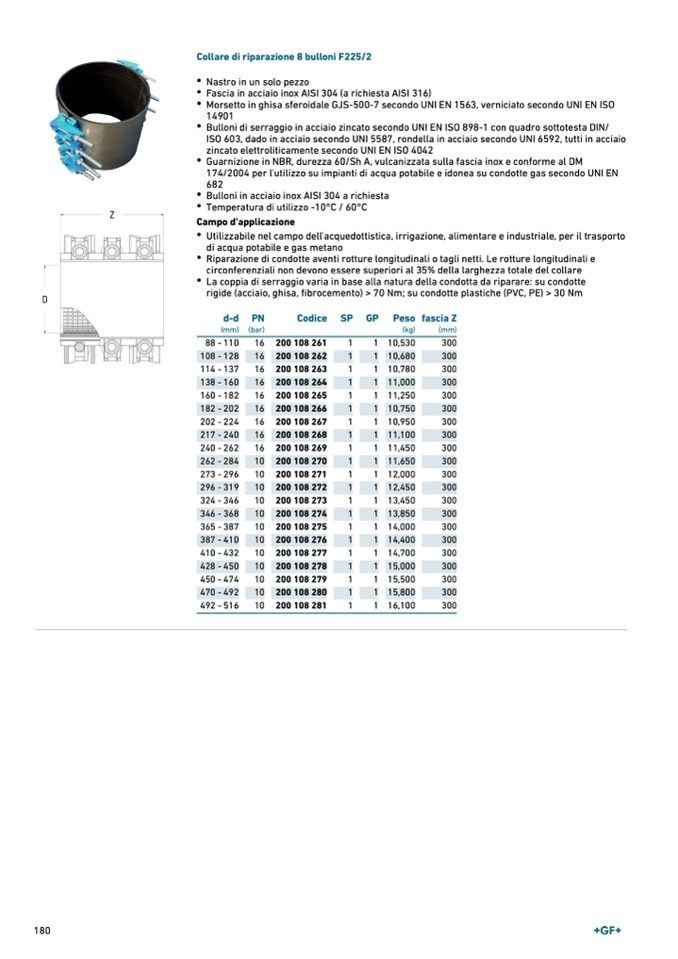

Collare di riparazione 8 bulloni F225/2
•
Nastro in un solo pezzo
•
Fascia in acciaio inox AISI 304 (a richiesta AISI 316)
•
Morsetto in ghisa sferoidale GJS-500-7 secondo UNI EN 1563, verniciato secondo UNI EN ISO
14901
•
Bulloni di serraggio in acciaio zincato secondo UNI EN ISO 898-1 con quadro sottotesta DIN/
ISO 603, dado in acciaio secondo UNI 5587, rondella in acciaio secondo UNI 6592, tutti in acciaio
zincato elettroliticamente secondo UNI EN ISO 4042
•
Guarnizione in NBR, durezza 60/Sh A, vulcanizzata sulla fascia inox e conforme al DM
174/2004 per l'utilizzo su impianti di acqua potabile e idonea su condotte gas secondo UNI EN
682
•
Bulloni in acciaio inox AISI 304 a richiesta
•
Temperatura di utilizzo -10°C / 60°C
•
Utilizzabile nel campo dell'acquedottistica, irrigazione, alimentare e industriale, per il trasporto
di acqua potabile e gas metano
Campo d'applicazione
•
Riparazione di condotte aventi rotture longitudinali o tagli netti. Le rotture longitudinali e
circonferenziali non devono essere superiori al 35% della larghezza totale del collare
•
La coppia di serraggio varia in base alla natura della condotta da riparare: su condotte
rigide (acciaio, ghisa, fibrocemento) > 70 Nm; su condotte plastiche (PVC, PE) > 30 Nm
d-d PN
(mm) (bar)
88 - 110
16
108 - 128
16
114 - 137
16
138 - 160
16
160 - 182
16
182 - 202
16
202 - 224
16
217 - 240
16
240 - 262
16
262 - 284
10
273 - 296
10
296 - 319
10
324 - 346
10
346 - 368
10
365 - 387
10
387 - 410
10
410 - 432
10
428 - 450
10
450 - 474
10
470 - 492
10
492 - 516
10
Codice
200 108 261
200 108 262
200 108 263
200 108 264
200 108 265
200 108 266
200 108 267
200 108 268
200 108 269
200 108 270
200 108 271
200 108 272
200 108 273
200 108 274
200 108 275
200 108 276
200 108 277
200 108 278
200 108 279
200 108 280
200 108 281
SP GP
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
Peso fascia Z
(kg)
(mm)
10,530
300
10,680
300
10,780
300
11,000
300
11,250
300
10,750
300
10,950
300
11,100
300
11,450
300
11,650
300
12,000
300
12,450
300
13,450
300
13,850
300
14,000
300
14,400
300
14,700
300
15,000
300
15,500
300
15,800
300
16,100
300
