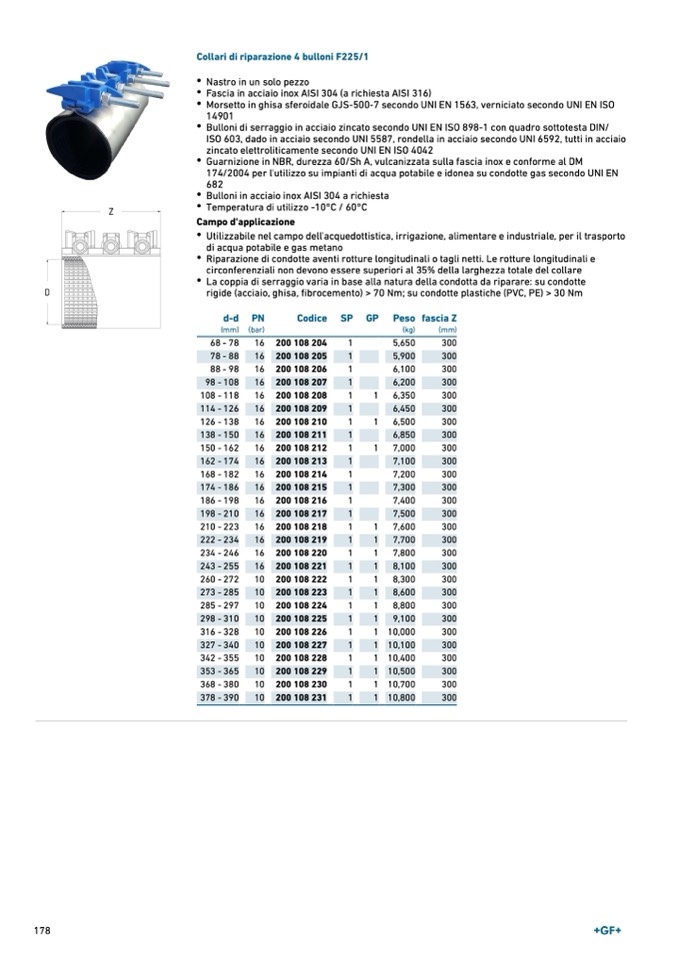

Collari di riparazione 4 bulloni F225/1
•
Nastro in un solo pezzo
•
Fascia in acciaio inox AISI 304 (a richiesta AISI 316)
•
Morsetto in ghisa sferoidale GJS-500-7 secondo UNI EN 1563, verniciato secondo UNI EN ISO
14901
•
Bulloni di serraggio in acciaio zincato secondo UNI EN ISO 898-1 con quadro sottotesta DIN/
ISO 603, dado in acciaio secondo UNI 5587, rondella in acciaio secondo UNI 6592, tutti in acciaio
zincato elettroliticamente secondo UNI EN ISO 4042
•
Guarnizione in NBR, durezza 60/Sh A, vulcanizzata sulla fascia inox e conforme al DM
174/2004 per l'utilizzo su impianti di acqua potabile e idonea su condotte gas secondo UNI EN
682
•
Bulloni in acciaio inox AISI 304 a richiesta
•
Temperatura di utilizzo -10°C / 60°C
•
Utilizzabile nel campo dell'acquedottistica, irrigazione, alimentare e industriale, per il trasporto
di acqua potabile e gas metano
Campo d'applicazione
•
Riparazione di condotte aventi rotture longitudinali o tagli netti. Le rotture longitudinali e
circonferenziali non devono essere superiori al 35% della larghezza totale del collare
•
La coppia di serraggio varia in base alla natura della condotta da riparare: su condotte
rigide (acciaio, ghisa, fibrocemento) > 70 Nm; su condotte plastiche (PVC, PE) > 30 Nm
d-d PN
(mm) (bar)
68 - 78
16
78 - 88
16
88 - 98
16
98 - 108
16
108 - 118
16
114 - 126
16
126 - 138
16
138 - 150
16
150 - 162
16
162 - 174
16
168 - 182
16
174 - 186
16
186 - 198
16
198 - 210
16
210 - 223
16
222 - 234
16
234 - 246
16
243 - 255
16
260 - 272
10
273 - 285
10
285 - 297
10
298 - 310
10
316 - 328
10
327 - 340
10
342 - 355
10
353 - 365
10
368 - 380
10
378 - 390
10
Codice SP GP
200 108 204
1
200 108 205
1
200 108 206
1
200 108 207
1
200 108 208
1
1
200 108 209
1
200 108 210
1
1
200 108 211
1
200 108 212
1
1
200 108 213
1
200 108 214
1
200 108 215
1
200 108 216
1
200 108 217
1
200 108 218
1
1
200 108 219
1
1
200 108 220
1
1
200 108 221
1
1
200 108 222
1
1
200 108 223
1
1
200 108 224
1
1
200 108 225
1
1
200 108 226
1
1
200 108 227
1
1
200 108 228
1
1
200 108 229
1
1
200 108 230
1
1
200 108 231
1
1
Peso fascia Z
(kg)
(mm)
5,650
300
5,900
300
6,100
300
6,200
300
6,350
300
6,450
300
6,500
300
6,850
300
7,000
300
7,100
300
7,200
300
7,300
300
7,400
300
7,500
300
7,600
300
7,700
300
7,800
300
8,100
300
8,300
300
8,600
300
8,800
300
9,100
300
10,000
300
10,100
300
10,400
300
10,500
300
10,700
300
10,800
300
