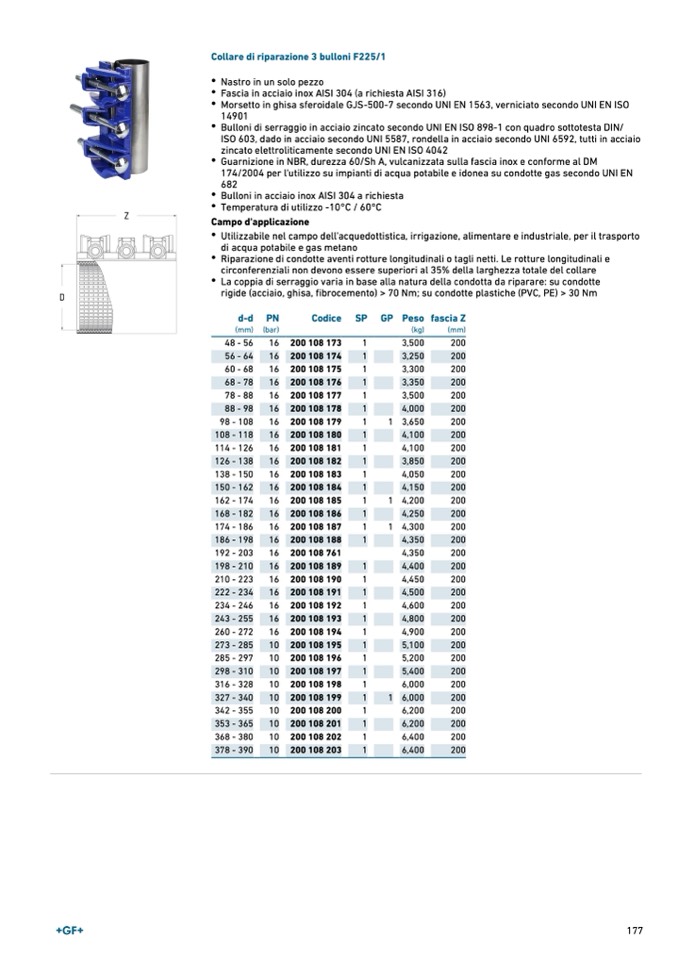

Collare di riparazione 3 bulloni F225/1
•
Nastro in un solo pezzo
•
Fascia in acciaio inox AISI 304 (a richiesta AISI 316)
•
Morsetto in ghisa sferoidale GJS-500-7 secondo UNI EN 1563, verniciato secondo UNI EN ISO
14901
•
Bulloni di serraggio in acciaio zincato secondo UNI EN ISO 898-1 con quadro sottotesta DIN/
ISO 603, dado in acciaio secondo UNI 5587, rondella in acciaio secondo UNI 6592, tutti in acciaio
zincato elettroliticamente secondo UNI EN ISO 4042
•
Guarnizione in NBR, durezza 60/Sh A, vulcanizzata sulla fascia inox e conforme al DM
174/2004 per l'utilizzo su impianti di acqua potabile e idonea su condotte gas secondo UNI EN
682
•
Bulloni in acciaio inox AISI 304 a richiesta
•
Temperatura di utilizzo -10°C / 60°C
•
Utilizzabile nel campo dell'acquedottistica, irrigazione, alimentare e industriale, per il trasporto
di acqua potabile e gas metano
Campo d'applicazione
•
Riparazione di condotte aventi rotture longitudinali o tagli netti. Le rotture longitudinali e
circonferenziali non devono essere superiori al 35% della larghezza totale del collare
•
La coppia di serraggio varia in base alla natura della condotta da riparare: su condotte
rigide (acciaio, ghisa, fibrocemento) > 70 Nm; su condotte plastiche (PVC, PE) > 30 Nm
d-d PN
(mm) (bar)
48 - 56
16
56 - 64
16
60 - 68
16
68 - 78
16
78 - 88
16
88 - 98
16
98 - 108
16
108 - 118
16
114 - 126
16
126 - 138
16
138 - 150
16
150 - 162
16
162 - 174
16
168 - 182
16
174 - 186
16
186 - 198
16
192 - 203
16
198 - 210
16
210 - 223
16
222 - 234
16
234 - 246
16
243 - 255
16
260 - 272
16
273 - 285
10
285 - 297
10
298 - 310
10
316 - 328
10
327 - 340
10
342 - 355
10
353 - 365
10
368 - 380
10
378 - 390
10
Codice SP
200 108 173
1
200 108 174
1
200 108 175
1
200 108 176
1
200 108 177
1
200 108 178
1
200 108 179
1
200 108 180
1
200 108 181
1
200 108 182
1
200 108 183
1
200 108 184
1
200 108 185
1
200 108 186
1
200 108 187
1
200 108 188
1
200 108 761
200 108 189
1
200 108 190
1
200 108 191
1
200 108 192
1
200 108 193
1
200 108 194
1
200 108 195
1
200 108 196
1
200 108 197
1
200 108 198
1
200 108 199
1
200 108 200
1
200 108 201
1
200 108 202
1
200 108 203
1
GP
1
1
1
Peso fascia Z
(kg)
(mm)
3,500
200
3,250
200
3,300
200
3,350
200
3,500
200
4,000
200
3,650
200
4,100
200
4,100
200
3,850
200
4,050
200
4,150
200
4,200
200
4,250
200
4,300
200
4,350
200
4,350
200
4,400
200
4,450
200
4,500
200
4,600
200
4,800
200
4,900
200
5,100
200
5,200
200
5,400
200
6,000
200
6,000
200
6,200
200
6,200
200
6,400
200
6,400
200
1
