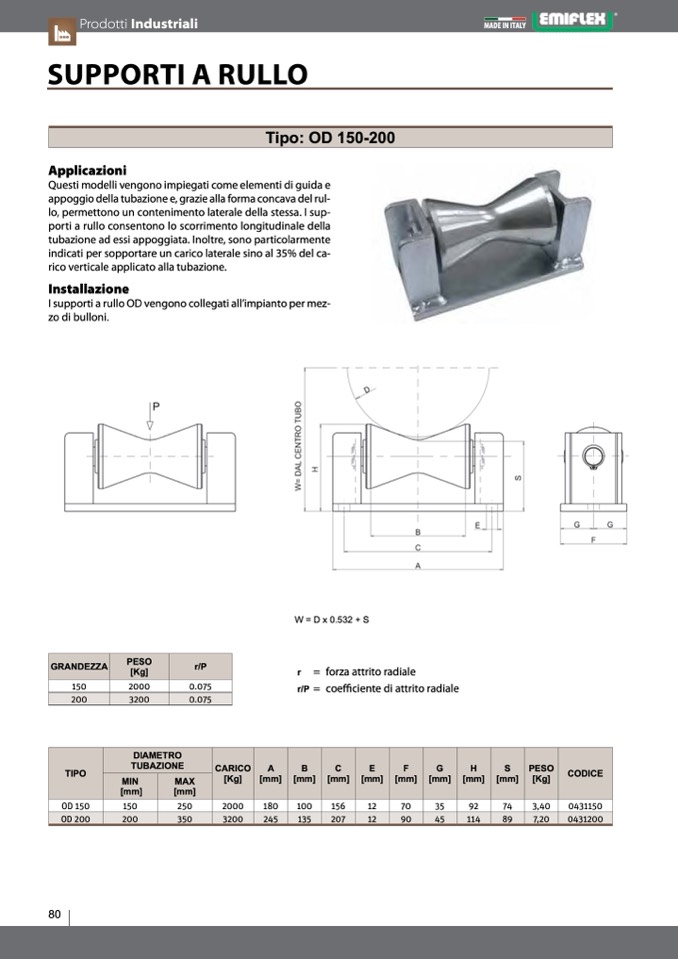

SUPPoRTi A RULLo

Tipo: OD 150-200

Applicazioni

Questi modelli vengono impiegati come elementi di guida e

appoggio della tubazione e, grazie alla forma concava del rul-

lo, permettono un contenimento laterale della stessa. I sup-

porti a rullo consentono lo scorrimento longitudinale della

tubazione ad essi appoggiata. Inoltre, sono particolarmente

indicati per sopportare un carico laterale sino al 35% del ca-

rico verticale applicato alla tubazione.

Installazione

I supporti a rullo OD vengono collegati all’impianto per mez-

zo di bulloni.

W = D x 0.532 + S

r = forza attrito radiale

r/P = coefficiente di attrito radiale

GRANDEZZA

PESO

[Kg]

r/P

150

2000

0.075

200

3200

0.075

TIPO

DIAMETRO

TUBAZIONE

CARICO

[Kg]

A

[mm]

B

[mm]

C

[mm]

E

[mm]

F

[mm]

G

[mm]

H

[mm]

S

[mm]

PESO

[Kg]

CODICE

MIN

[mm]

MAX

[mm]

OD 150

150

250

2000

180

100

156

12

70

35

92

74

3,40

0431150

OD 200

200

350

3200

245

135

207

12

90

45

114

89

7,20

0431200
