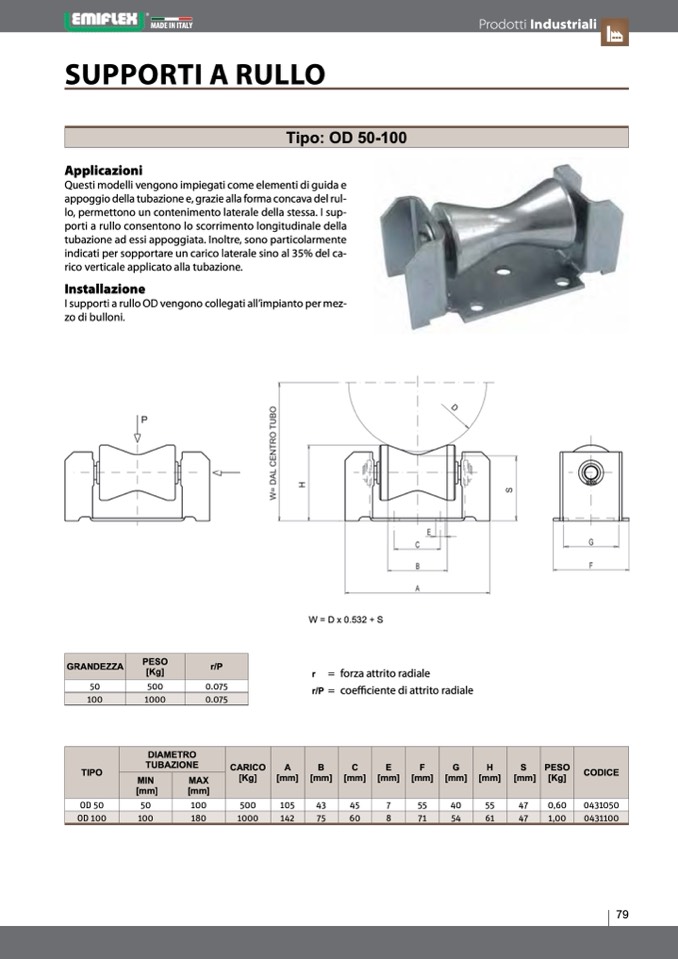

SUPPoRTi A RULLo
Tipo: OD 50-100
Applicazioni
Questi modelli vengono impiegati come elementi di guida e
appoggio della tubazione e, grazie alla forma concava del rul-
lo, permettono un contenimento laterale della stessa. I sup-
porti a rullo consentono lo scorrimento longitudinale della
tubazione ad essi appoggiata. Inoltre, sono particolarmente
indicati per sopportare un carico laterale sino al 35% del ca-
rico verticale applicato alla tubazione.
Installazione
I supporti a rullo OD vengono collegati all’impianto per mez-
zo di bulloni.
W = D x 0.532 + S
r = forza attrito radiale
r/P = coefficiente di attrito radiale
GRANDEZZA
PESO
[Kg]
r/P
50
500
0.075
100
1000
0.075
TIPO
DIAMETRO
TUBAZIONE
CARICO
[Kg]
A
[mm]
B
[mm]
C
[mm]
E
[mm]
F
[mm]
G
[mm]
H
[mm]
S
[mm]
PESO
[Kg]
CODICE
MIN
[mm]
MAX
[mm]
OD 50
50
100
500
105
43
45
7
55
40
55
47
0,60
0431050
OD 100
100
180
1000
142
75
60
8
71
54
61
47
1,00
0431100
