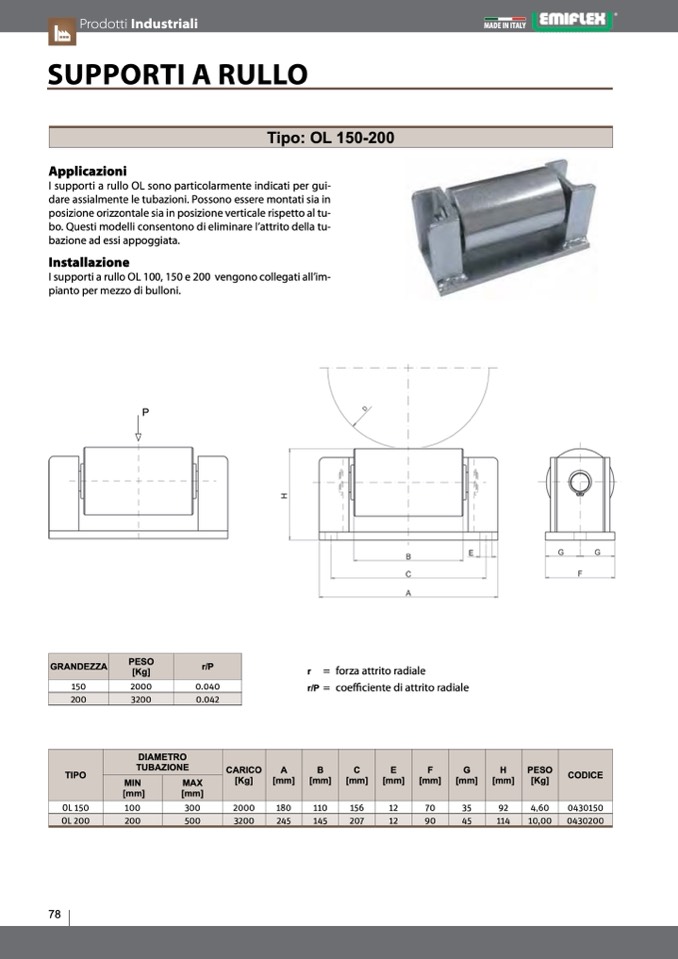

SUPPoRTi A RULLo

Tipo: OL 150-200

Applicazioni

I supporti a rullo OL sono particolarmente indicati per gui-

dare assialmente le tubazioni. possono essere montati sia in

posizione orizzontale sia in posizione verticale rispetto al tu-

bo. Questi modelli consentono di eliminare l’attrito della tu-

bazione ad essi appoggiata.

Installazione

I supporti a rullo OL 100, 150 e 200 vengono collegati all’im-

pianto per mezzo di bulloni.

P

GRANDEZZA

PESO

[Kg]

r/P

150

2000

0.040

200

3200

0.042

r = forza attrito radiale

r/P = coefficiente di attrito radiale

TIPO

DIAMETRO

TUBAZIONE

CARICO

[Kg]

A

[mm]

B

[mm]

C

[mm]

E

[mm]

F

[mm]

G

[mm]

H

[mm]

PESO

[Kg]

CODICE

MIN

[mm]

MAX

[mm]

OL 150

100

300

2000

180

110

156

12

70

35

92

4,60

0430150

OL 200

200

500

3200

245

145

207

12

90

45

114

10,00

0430200
