MADE IN ITALY
Prodotti Industriali

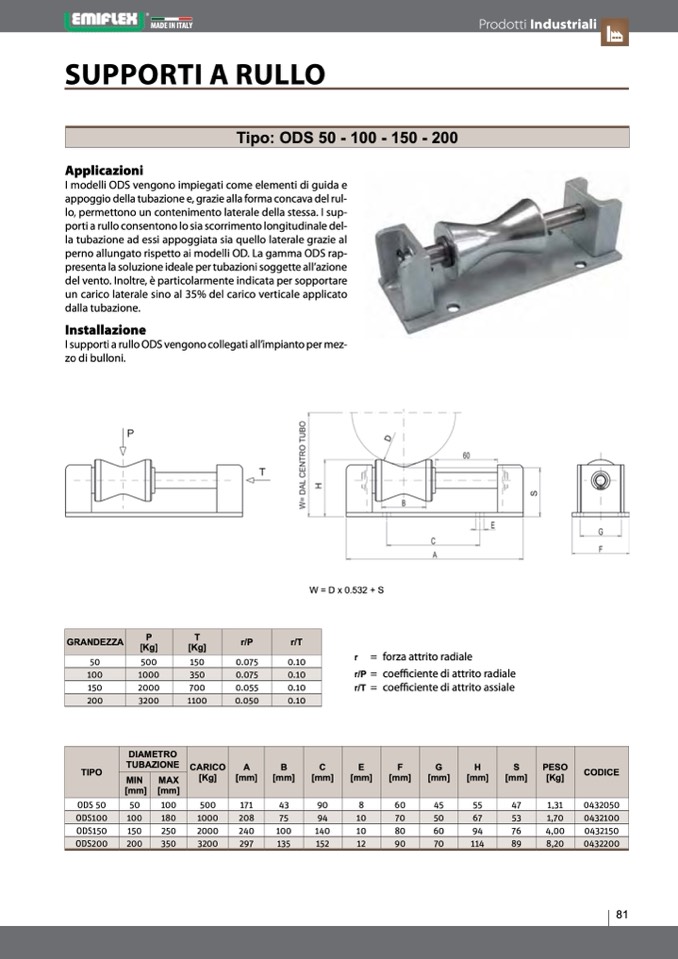

SUPPoRTi A RULLo
Tipo: ODS 50 - 100 - 150 - 200
Applicazioni
I modelli ODS vengono impiegati come elementi di guida e
appoggio della tubazione e, grazie alla forma concava del rul-
lo, permettono un contenimento laterale della stessa. I sup-
porti a rullo consentono lo sia scorrimento longitudinale del-
la tubazione ad essi appoggiata sia quello laterale grazie al
perno allungato rispetto ai modelli OD. La gamma ODS rap-
presenta la soluzione ideale per tubazioni soggette all’azione
del vento. Inoltre, è particolarmente indicata per sopportare
un carico laterale sino al 35% del carico verticale applicato
dalla tubazione.
Installazione
I supporti a rullo ODS vengono collegati all’impianto per mez-
zo di bulloni.
W = D x 0.532 + S
r = forza attrito radiale
r/P = coefficiente di attrito radiale
r/T = coefficiente di attrito assiale
GRANDEZZA
P
[Kg]
T
[Kg]
r/P
r/T
50
500
150
0.075
0.10
100
1000
350
0.075
0.10
150
2000
700
0.055
0.10
200
3200
1100
0.050
0.10
TIPO
DIAMETRO
TUBAZIONE
CARICO
[Kg]
A
[mm]
B
[mm]
C
[mm]
E
[mm]
F
[mm]
G
[mm]
H
[mm]
S
[mm]
PESO
[Kg]
CODICE
MIN
[mm]
MAX
[mm]
ODS 50
50
100
500
171
43
90
8
60
45
55
47
1,31
0432050
ODS100
100
180
1000
208
75
94
10
70
50
67
53
1,70
0432100
ODS150
150
250
2000
240
100
140
10
80
60
94
76
4,00
0432150
ODS200
200
350
3200
297
135
152
12
90
70
114
89
8,20
0432200
