P. 26

B

A

Componenti

standard 3in1

incasso

C

H

D

E

G

F

J

I

K

L

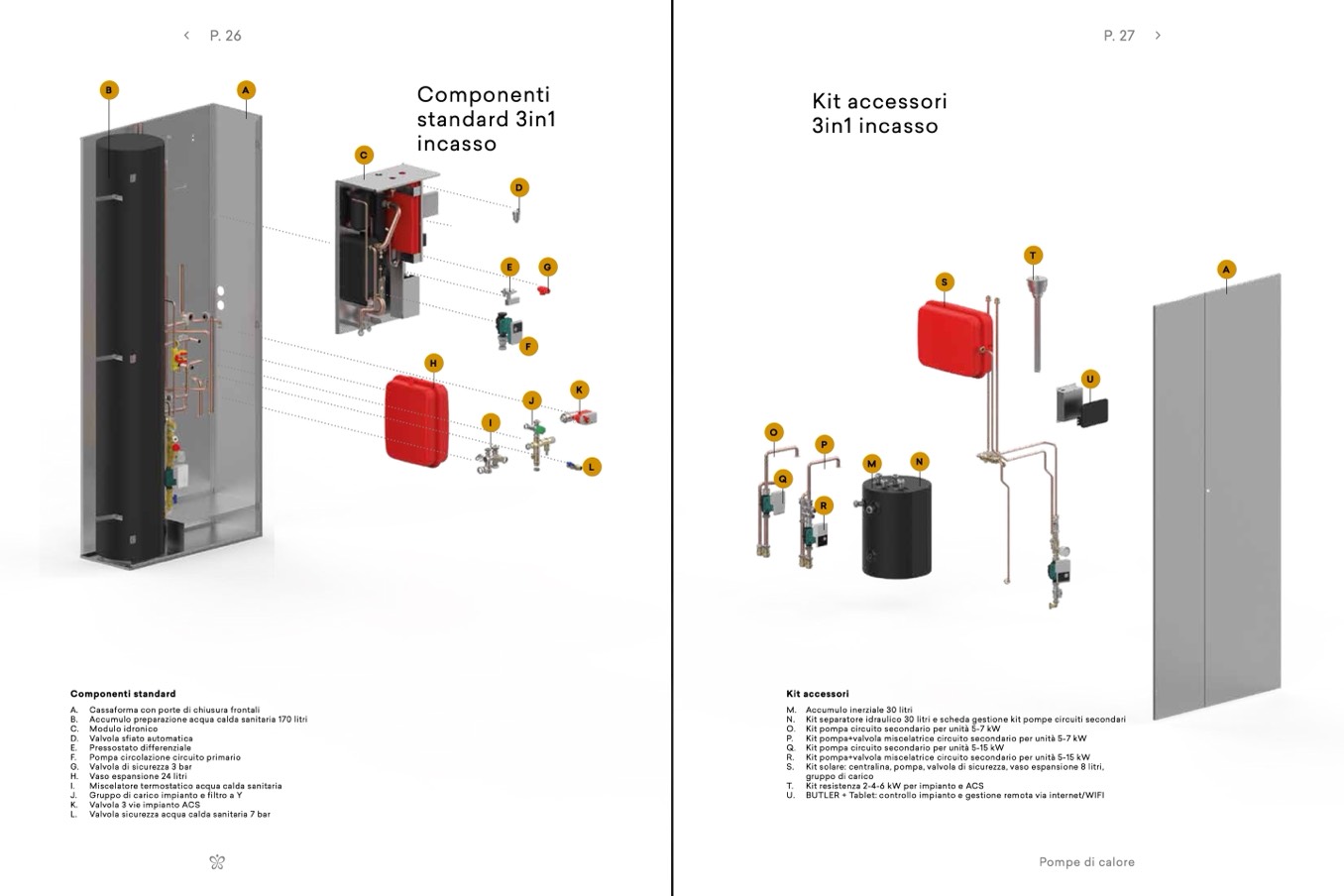

Componenti standard

A. Cassaforma con porte di chiusura frontali

B. Accumulo preparazione acqua calda sanitaria 170 litri

C. Modulo idronico

D. Valvola sfiato automatica

E. Pressostato differenziale

F. Pompa circolazione circuito primario

G. Valvola di sicurezza 3 bar

H. Vaso espansione 24 litri

I.

Miscelatore termostatico acqua calda sanitaria

J. Gruppo di carico impianto e filtro a Y

K. Valvola 3 vie impianto ACS

L. Valvola sicurezza acqua calda sanitaria 7 bar

Kit accessori

3in1 incasso

P. 27

T

S

A

U

O

P

M

R

N

Q

Kit accessori

M. Accumulo inerziale 30 litri

N. Kit separatore idraulico 30 litri e scheda gestione kit pompe circuiti secondari

O. Kit pompa circuito secondario per unità 5-7 kW

P. Kit pompa+valvola miscelatrice circuito secondario per unità 5-7 kW

Q. Kit pompa circuito secondario per unità 5-15 kW

R. Kit pompa+valvola miscelatrice circuito secondario per unità 5-15 kW

S. Kit solare: centralina, pompa, valvola di sicurezza, vaso espansione 8 litri,

gruppo di carico

T. Kit resistenza 2-4-6 kW per impianto e ACS

U. BUTLER + Tablet: controllo impianto e gestione remota via internet/WIFI

Pompe di calore
