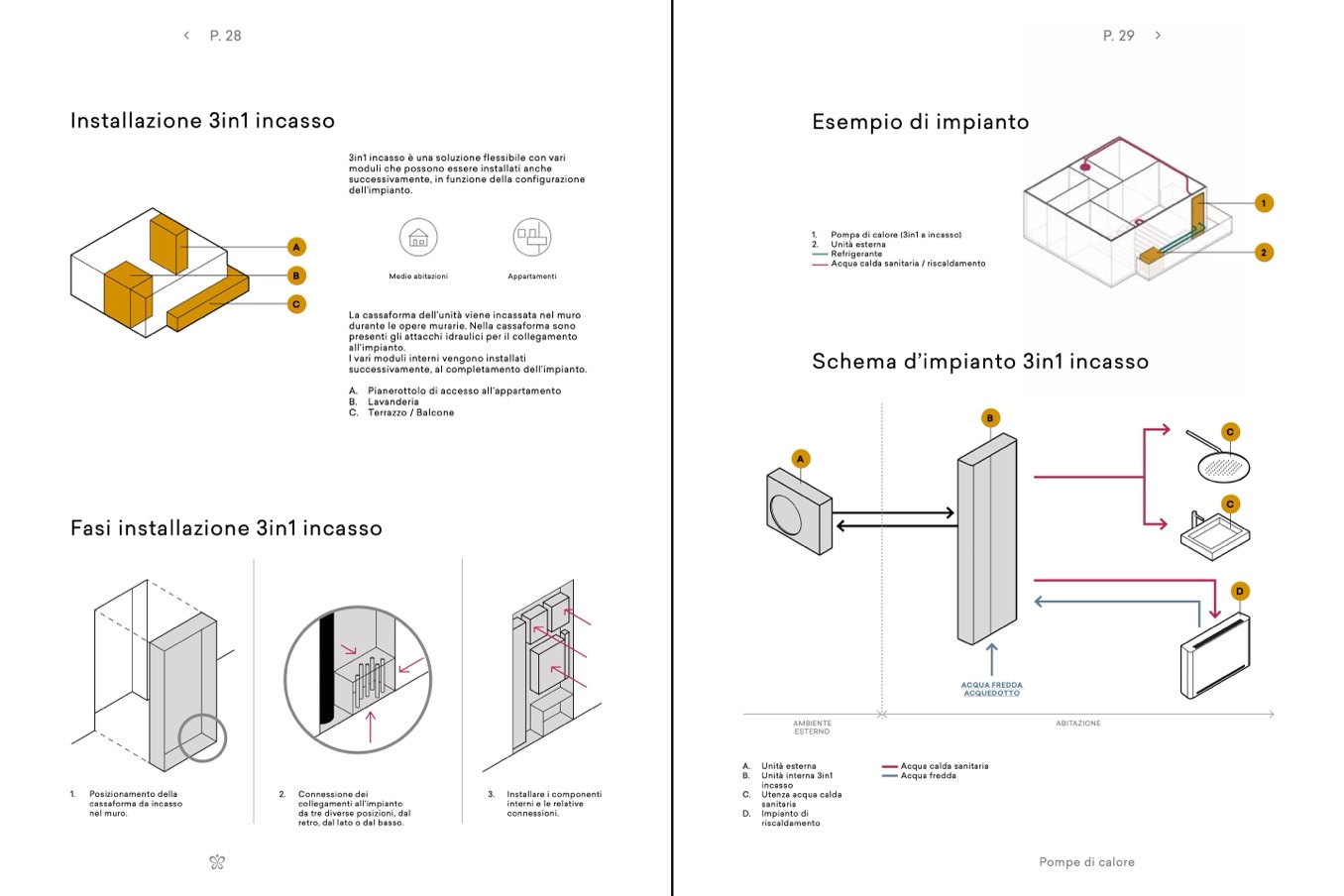

Installazione 3in1 incasso

A

B

C

3in1 incasso è una soluzione flessibile con vari

moduli che possono essere installati anche

successivamente, in funzione della configurazione

dell’impianto.

Medie abitazioni

Appartamenti

La cassaforma dell’unità viene incassata nel muro

durante le opere murarie. Nella cassaforma sono

presenti gli attacchi idraulici per il collegamento

all’impianto.

I vari moduli interni vengono installati

successivamente, al completamento dell’impianto.

A. Pianerottolo di accesso all’appartamento

B. Lavanderia

C. Terrazzo / Balcone

P. 28

Fasi installazione 3in1 incasso

1.

Posizionamento della

cassaforma da incasso

nel muro.

2. Connessione dei

collegamenti all’impianto

da tre diverse posizioni, dal

retro, dal lato o dal basso.

3. Installare i componenti

interni e le relative

connessioni.

P. 29

Esempio di impianto

1.

Pompa di calore (3in1 a incasso)

2. Unità esterna

Refrigerante

Acqua calda sanitaria / riscaldamento

Schema d’impianto 3in1 incasso

B

1

2

A

C

C

D

AMBIENTE

ESTERNO

A. Unità esterna

B. Unità interna 3in1

incasso

C. Utenza acqua calda

sanitaria

D. Impianto di

ACQUA FREDDA

ACQUEDOTTO

Acqua calda sanitaria

Acqua fredda

ABITAZIONE

riscaldamento

Pompe di calore
