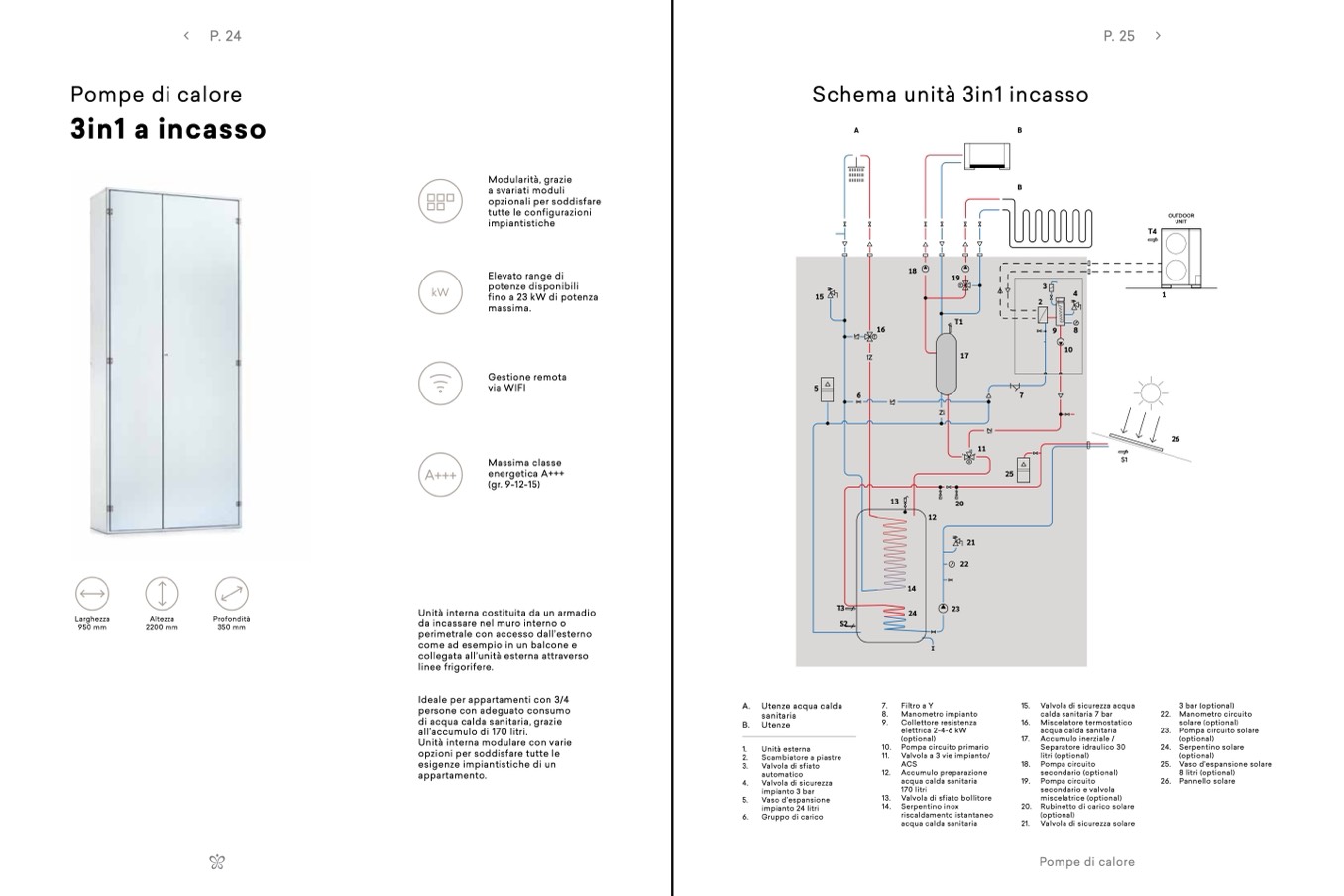

P. 24
Pompe di calore
3in1 a incasso
Larghezza
950 mm
Altezza
2200 mm
Profondità
350 mm
Modularità, grazie
a svariati moduli
opzionali per soddisfare
tutte le configurazioni
impiantistiche
Elevato range di
potenze disponibili
fino a 23 kW di potenza
massima.
Gestione remota
via WIFI
Massima classe
energetica A+++
(gr. 9-12-15)
Unità interna costituita da un armadio
da incassare nel muro interno o
perimetrale con accesso dall’esterno
come ad esempio in un balcone e
collegata all’unità esterna attraverso
linee frigorifere.
Ideale per appartamenti con 3/4
persone con adeguato consumo
di acqua calda sanitaria, grazie
all’accumulo di 170 litri.
Unità interna modulare con varie
opzioni per soddisfare tutte le
esigenze impiantistiche di un
appartamento.
A
B
P. 25
Schema unità 3in1 incasso
B
OUTDOOR
UNIT
T4
1
26
18
19
T1
3
2
9
8
10
4
15
16
5
17
6
7
A. Utenze acqua calda
sanitaria
B. Utenze
1.
Unità esterna
2.
Scambiatore a piastre
3.
Valvola di sfiato
automatico
4.
Valvola di sicurezza
impianto 3 bar
5.
Vaso d’espansione
impianto 24 litri
6.
Gruppo di carico
7.
Filtro a Y
8.
Manometro impianto
9.
Collettore resistenza
elettrica 2-4-6 kW
(optional)
10. Pompa circuito primario
11. Valvola a 3 vie impianto/
ACS
12. Accumulo preparazione
acqua calda sanitaria
170 litri
13. Valvola di sfiato bollitore
14. Serpentino inox
riscaldamento istantaneo
acqua calda sanitaria
15. Valvola di sicurezza acqua
calda sanitaria 7 bar
16. Miscelatore termostatico
acqua calda sanitaria
17. Accumulo inerziale /
Separatore idraulico 30
litri (optional)
18. Pompa circuito
secondario (optional)
19. Pompa circuito
secondario e valvola
miscelatrice (optional)
20. Rubinetto di carico solare
(optional)
21. Valvola di sicurezza solare
3 bar (optional)
22. Manometro circuito
solare (optional)
23. Pompa circuito solare
(optional)
24. Serpentino solare
(optional)
25. Vaso d’espansione solare
8 litri (optional)
26. Pannello solare
13
12
11
25
20
21
22
S1
14
T3
24
23
S2
