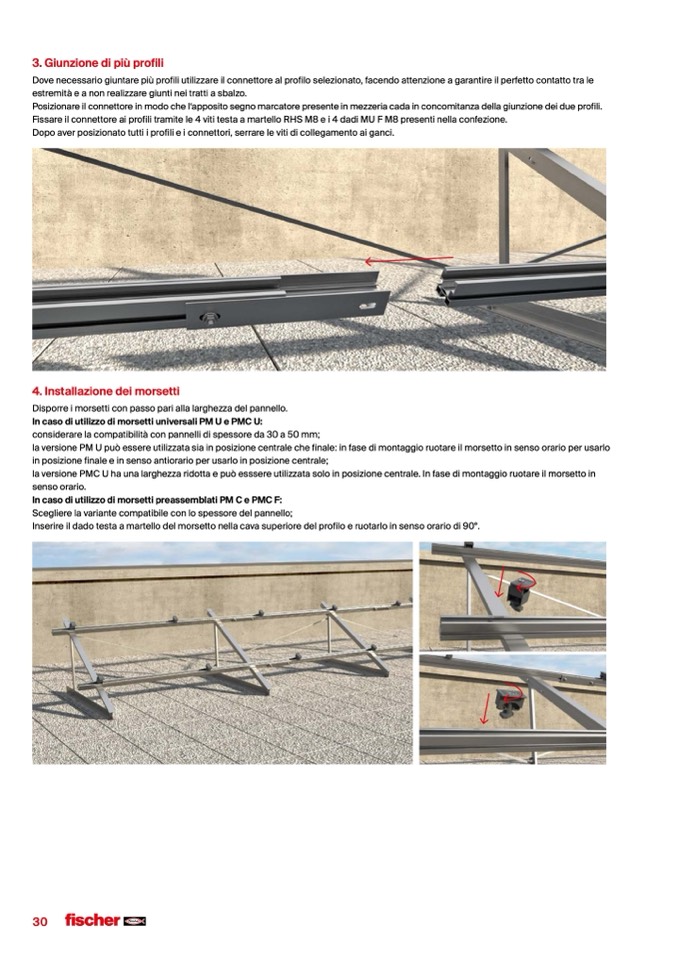

3. Giunzione di più profili
Dove necessario giuntare più profili utilizzare il connettore al profilo selezionato, facendo attenzione a garantire il perfetto contatto tra le
estremità e a non realizzare giunti nei tratti a sbalzo.
Posizionare il connettore in modo che l‘apposito segno marcatore presente in mezzeria cada in concomitanza della giunzione dei due profili.
Fissare il connettore ai profili tramite le 4 viti testa a martello RHS M8 e i 4 dadi MU F M8 presenti nella confezione.
Dopo aver posizionato tutti i profili e i connettori, serrare le viti di collegamento ai ganci.
4. Installazione dei morsetti
Disporre i morsetti con passo pari alla larghezza del pannello.
In caso di utilizzo di morsetti universali PM U e PMC U:
considerare la compatibilità con pannelli di spessore da 30 a 50 mm;
la versione PM U può essere utilizzata sia in posizione centrale che finale: in fase di montaggio ruotare il morsetto in senso orario per usarlo
in posizione finale e in senso antiorario per usarlo in posizione centrale;
la versione PMC U ha una larghezza ridotta e può esssere utilizzata solo in posizione centrale. In fase di montaggio ruotare il morsetto in
senso orario.
In caso di utilizzo di morsetti preassemblati PM C e PMC F:
Scegliere la variante compatibile con lo spessore del pannello;
Inserire il dado testa a martello del morsetto nella cava superiore del profilo e ruotarlo in senso orario di 90°.
