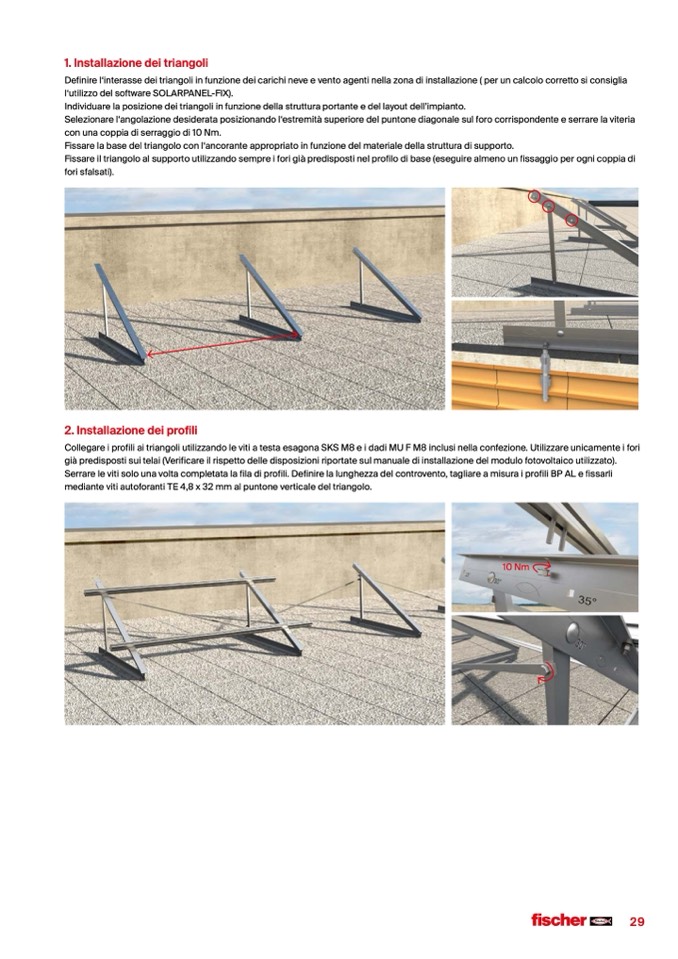

1. Installazione dei triangoli
Definire l‘interasse dei triangoli in funzione dei carichi neve e vento agenti nella zona di installazione ( per un calcolo corretto si consiglia
l‘utilizzo del software SOLARPANEL-FIX).
Individuare la posizione dei triangoli in funzione della struttura portante e del layout dell’impianto.
Selezionare l‘angolazione desiderata posizionando l‘estremità superiore del puntone diagonale sul foro corrispondente e serrare la viteria
con una coppia di serraggio di 10 Nm.
Fissare la base del triangolo con l‘ancorante appropriato in funzione del materiale della struttura di supporto.
Fissare il triangolo al supporto utilizzando sempre i fori già predisposti nel profilo di base (eseguire almeno un fissaggio per ogni coppia di
fori sfalsati).
2. Installazione dei profili
Collegare i profili ai triangoli utilizzando le viti a testa esagona SKS M8 e i dadi MU F M8 inclusi nella confezione. Utilizzare unicamente i fori
già predisposti sui telai (Verificare il rispetto delle disposizioni riportate sul manuale di installazione del modulo fotovoltaico utilizzato).
Serrare le viti solo una volta completata la fila di profili. Definire la lunghezza del controvento, tagliare a misura i profili BP AL e fissarli
mediante viti autoforanti TE 4,8 x 32 mm al puntone verticale del triangolo.
10 Nm
29
