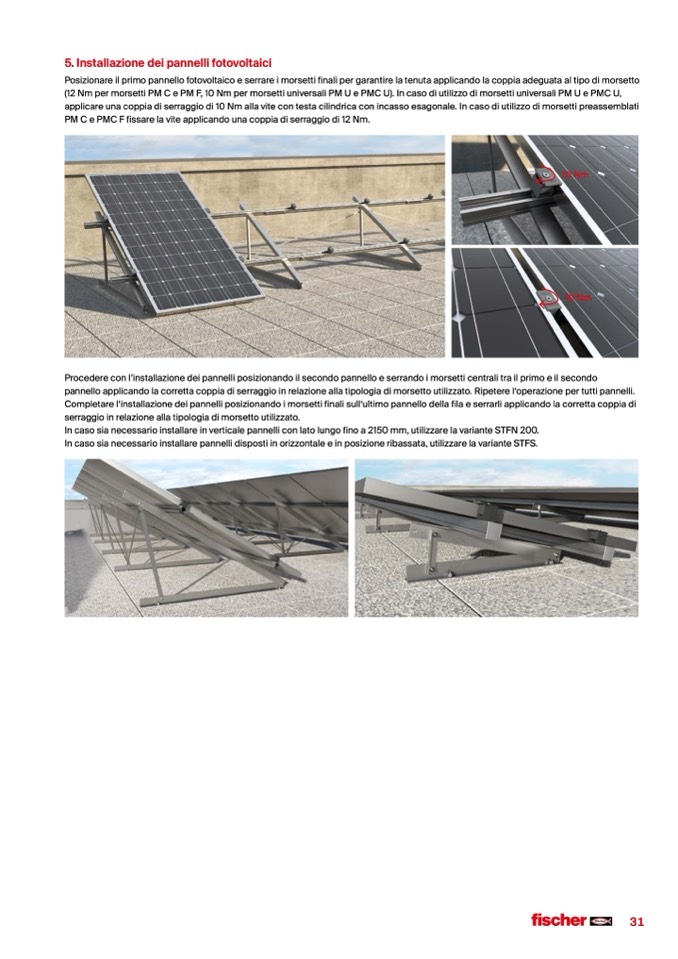

5. Installazione dei pannelli fotovoltaici

Posizionare il primo pannello fotovoltaico e serrare i morsetti finali per garantire la tenuta applicando la coppia adeguata al tipo di morsetto

(12 Nm per morsetti PM C e PM F, 10 Nm per morsetti universali PM U e PMC U). In caso di utilizzo di morsetti universali PM U e PMC U,

applicare una coppia di serraggio di 10 Nm alla vite con testa cilindrica con incasso esagonale. In caso di utilizzo di morsetti preassemblati

PM C e PMC F fissare la vite applicando una coppia di serraggio di 12 Nm.

10 Nm

10 Nm

Procedere con l’installazione dei pannelli posizionando il secondo pannello e serrando i morsetti centrali tra il primo e il secondo

pannello applicando la corretta coppia di serraggio in relazione alla tipologia di morsetto utilizzato. Ripetere l‘operazione per tutti pannelli.

Completare l‘installazione dei pannelli posizionando i morsetti finali sull‘ultimo pannello della fila e serrarli applicando la corretta coppia di

serraggio in relazione alla tipologia di morsetto utilizzato.

In caso sia necessario installare in verticale pannelli con lato lungo fino a 2150 mm, utilizzare la variante STFN 200.

In caso sia necessario installare pannelli disposti in orizzontale e in posizione ribassata, utilizzare la variante STFS.
