CAL19185M

CAL19185MI

3/4”

2,5

3/4”

2,5

con Bus

con Bus e 3 ingressi impulsivi

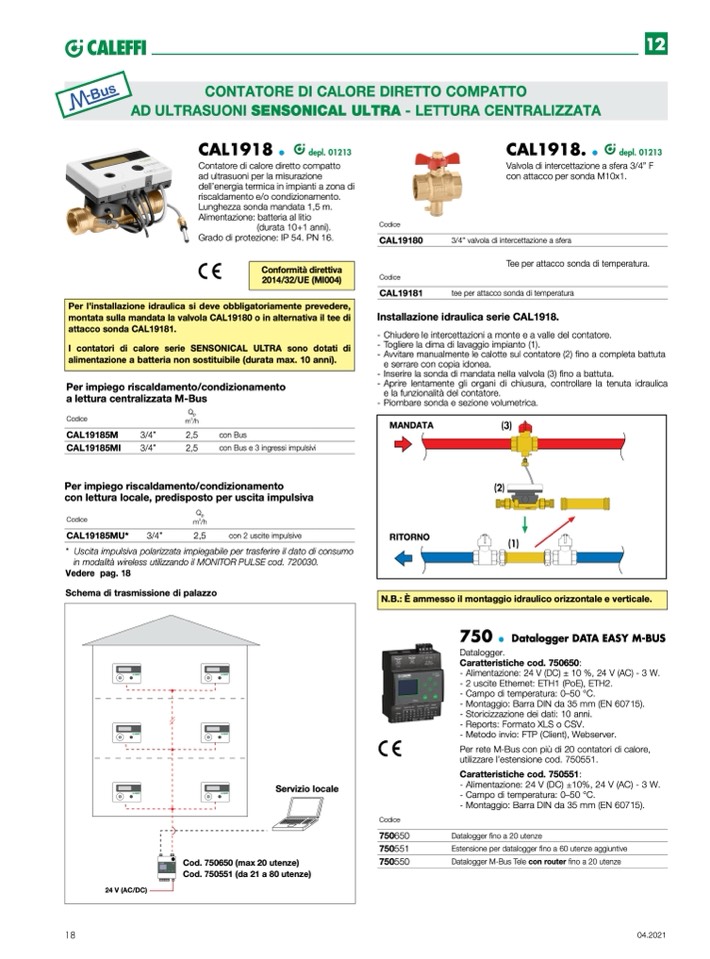

CONTATORE DI CALORE DIRETTO COMPATTO

AD ULTRASUONI SENSONICAL ULTRA - LETTURA CENTRALIZZATA

CAL1918

l

depl. 01213

Contatore di calore diretto compatto

ad ultrasuoni per la misurazione

dell’energia termica in impianti a zona di

riscaldamento e/o condizionamento.

Lunghezza sonda mandata 1,5 m.

Alimentazione: batteria al litio

(durata 10+1 anni).

Grado di protezione: IP 54. PN 16.

Conformità direttiva

2014/32/UE (MI004)

Per l’installazione idraulica si deve obbligatoriamente prevedere,

montata sulla mandata la valvola CAL19180 o in alternativa il tee di

attacco sonda CAL19181.

I contatori di calore serie SENSONICAL ULTRA sono dotati di

alimentazione a batteria non sostituibile (durata max. 10 anni).

Per impiego riscaldamento/condizionamento

a lettura centralizzata M-Bus

Codice

CAL19180

Codice

CAL19181

CAL1918.

l

depl. 01213

Valvola di intercettazione a sfera 3/4” F

con attacco per sonda M10x1.

3/4” valvola di intercettazione a sfera

Tee per attacco sonda di temperatura.

tee per attacco sonda di temperatura

Q

p

Codice

m

3

/h

Installazione idraulica serie CAL1918.

- Chiudere le intercettazioni a monte e a valle del contatore.

- Togliere la dima di lavaggio impianto (1).

- Avvitare manualmente le calotte sul contatore (2) fino a completa battuta

e serrare con copia idonea.

- Inserire la sonda di mandata nella valvola (3) fino a battuta.

- Aprire lentamente gli organi di chiusura, controllare la tenuta idraulica

e la funzionalità del contatore.

- Piombare sonda e sezione volumetrica.

MANDATA

RITORNO

N.B.: È ammesso il montaggio idraulico orizzontale e verticale.

Per impiego riscaldamento/condizionamento

con lettura locale, predisposto per uscita impulsiva

Q

p

Codice

m

3

/h

CAL19185MU*

3/4”

2,5

con 2 uscite impulsive

* Uscita impulsiva polarizzata impiegabile per trasferire il dato di consumo

in modalità wireless utilizzando il MONITOR PULSE cod. 720030.

Vedere pag. 18

Schema di trasmissione di palazzo

18

04.2021

24 V (AC/DC)

DA

E

T

ASY

Servizio locale

Cod. 750650 (max 20 utenze)

Cod. 750551 (da 21 a 80 utenze)

Codice

750650

750551

750550

750

l

Datalogger DATA EASY M-BUS

Datalogger.

Caratteristiche cod. 750650:

- Alimentazione: 24 V (DC) ± 10 %, 24 V (AC) - 3 W.

- 2 uscite Ethernet: ETH1 (PoE), ETH2.

- Campo di temperatura: 0–50 °C.

- Montaggio: Barra DIN da 35 mm (EN 60715).

- Storicizzazione dei dati: 10 anni.

- Reports: Formato XLS o CSV.

- Metodo invio: FTP (Client), Webserver.

Per rete M-Bus con più di 20 contatori di calore,

utilizzare l’estensione cod. 750551.

Caratteristiche cod. 750551:

- Alimentazione: 24 V (DC) ±10%, 24 V (AC) - 3 W.

- Campo di temperatura: 0–50 °C.

- Montaggio: Barra DIN da 35 mm (EN 60715).

Datalogger fino a 20 utenze

Estensione per datalogger fino a 60 utenze aggiuntive

Datalogger M-Bus Tele con router fino a 20 utenze
