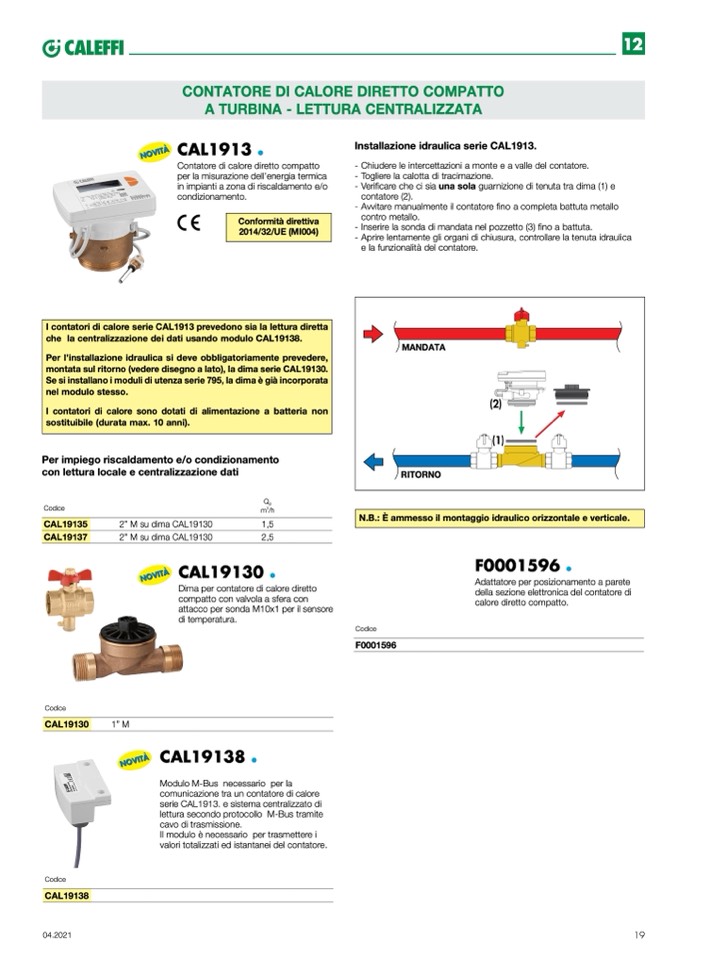

CONTATORE DI CALORE DIRETTO COMPATTO
A TURBINA - LETTURA CENTRALIZZATA
CAL1913
l
Contatore di calore diretto compatto
per la misurazione dell’energia termica
in impianti a zona di riscaldamento e/o
condizionamento.
Installazione idraulica serie CAL1913.
- Chiudere le intercettazioni a monte e a valle del contatore.
- Togliere la calotta di tracimazione.
- Verificare che ci sia una sola guarnizione di tenuta tra dima (1) e
contatore (2).
- Avvitare manualmente il contatore fino a completa battuta metallo
contro metallo.
- Inserire la sonda di mandata nel pozzetto (3) fino a battuta.
- Aprire lentamente gli organi di chiusura, controllare la tenuta idraulica
e la funzionalità del contatore.
Conformità direttiva
2014/32/UE (MI004)
MANDATA
RITORNO
I contatori di calore serie CAL1913 prevedono sia la lettura diretta
che la centralizzazione dei dati usando modulo CAL19138.
Per l’installazione idraulica si deve obbligatoriamente prevedere,
montata sul ritorno (vedere disegno a lato), la dima serie CAL19130.
Se si installano i moduli di utenza serie 795, la dima è già incorporata
nel modulo stesso.
I contatori di calore sono dotati di alimentazione a batteria non
sostituibile (durata max. 10 anni).
Per impiego riscaldamento e/o condizionamento
con lettura locale e centralizzazione dati
Codice
Q
p
m
3
/h
2” M su dima CAL19130
1,5
2” M su dima CAL19130
2,5
N.B.: È ammesso il montaggio idraulico orizzontale e verticale.
CAL19135
CAL19137
CAL19130
Dima per contatore di calore diretto
compatto con valvola a sfera con
attacco per sonda M10x1 per il sensore
di temperatura.
CAL19138
l
Modulo M-Bus necessario per la
comunicazione tra un contatore di calore
serie CAL1913. e sistema centralizzato di
lettura secondo protocollo M-Bus tramite
cavo di trasmissione.
Il modulo è necessario per trasmettere i
valori totalizzati ed istantanei del contatore.
F0001596
l
Adattatore per posizionamento a parete
della sezione elettronica del contatore di
calore diretto compatto.
l
Codice
F0001596
Codice
CAL19130
1” M
Codice
CAL19138
