Codice

720014

720014/C

720015

720015/C

4,0

- Interfaccia Radio: Wireless 868.0–868.6 MHz, max 25 mW e.r.p.

- Interfaccia modem GSM/GPRS: DualBand 900/1800 MHz.

- Dimensioni (h x l x p): 149 x 147 x 38 mm

(comprensiva dimensione antenna modem).

- Configurazione: con software utente user-friendly.

- Modalità di configurazione: locale wireless.

- Modalità di fissaggio: ancoraggio a parete mediante viti con tassello.

- Range di temperatura: 5–40 °C.

- Grado di protezione: IP 31. Installazione per ambienti interni.

Codice

720091

Il dispositivo USB/radio cod. 720090 è comunque necessario

anche nel caso sia stato previsto l’utilizzo del concentratore

cod. 720091 e antenne ripetitrici cod. 720092/93.

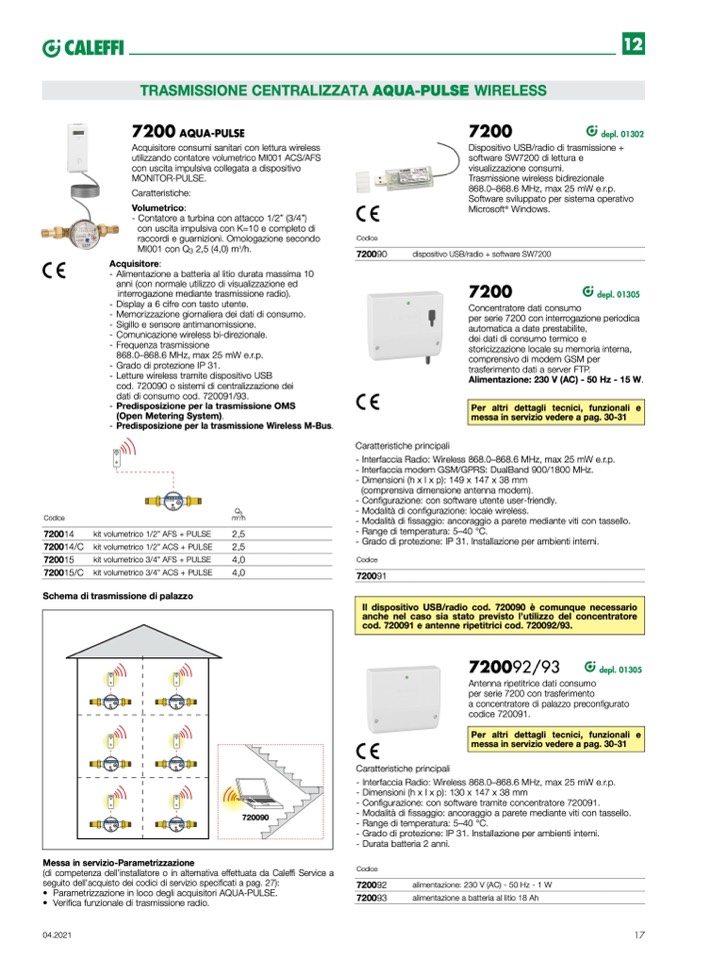

TRASMISSIONE CENTRALIZZATA AQUA-PULSE WIRELESS

7200

AQUA-PULSE

Acquisitore consumi sanitari con lettura wireless

utilizzando contatore volumetrico MI001 ACS/AFS

con uscita impulsiva collegata a dispositivo

MONITOR-PULSE.

Caratteristiche:

Volumetrico:

- Contatore a turbina con attacco 1/2” (3/4”)

con uscita impulsiva con K=10 e completo di

raccordi e guarnizioni. Omologazione secondo

MI001 con Q

3

2,5 (4,0) m

3

/h.

Acquisitore:

- Alimentazione a batteria al litio durata massima 10

anni (con normale utilizzo di visualizzazione ed

interrogazione mediante trasmissione radio).

- Display a 6 cifre con tasto utente.

- Memorizzazione giornaliera dei dati di consumo.

- Sigillo e sensore antimanomissione.

- Comunicazione wireless bi-direzionale.

- Frequenza trasmissione

868.0–868.6 MHz, max 25 mW e.r.p.

- Grado di protezione IP 31.

- Letture wireless tramite dispositivo USB

cod. 720090 o sistemi di centralizzazione dei

dati di consumo cod. 720091/93.

- Predisposizione per la trasmissione OMS

(Open Metering System).

- Predisposizione per la trasmissione Wireless M-Bus.

Q

3

m

3

/h

kit volumetrico 1/2” AFS + PULSE

2,5

kit volumetrico 1/2” ACS + PULSE

2,5

Codice

720090

7200

depl. 01302

Dispositivo USB/radio di trasmissione +

software SW7200 di lettura e

visualizzazione consumi.

Trasmissione wireless bidirezionale

868.0–868.6 MHz, max 25 mW e.r.p.

Software sviluppato per sistema operativo

Microsoft

®

Windows.

dispositivo USB/radio + software SW7200

kit volumetrico 3/4” AFS + PULSE

kit volumetrico 3/4” ACS + PULSE

4,0

Schema di trasmissione di palazzo

Messa in servizio-Parametrizzazione

Codice

720092

720093

(di competenza dell’installatore o in alternativa effettuata da Caleffi Service a

seguito dell’acquisto dei codici di servizio specificati a pag. 27):

• Parametrizzazione in loco degli acquisitori AQUA-PULSE.

• Verifica funzionale di trasmissione radio.

alimentazione: 230 V (AC) - 50 Hz - 1 W

alimentazione a batteria al litio 18 Ah

04.2021

17

720090

Caratteristiche principali

- Interfaccia Radio: Wireless 868.0–868.6 MHz, max 25 mW e.r.p.

- Dimensioni (h x l x p): 130 x 147 x 38 mm

- Configurazione: con software tramite concentratore 720091.

- Modalità di fissaggio: ancoraggio a parete mediante viti con tassello.

- Range di temperatura: 5–40 °C.

- Grado di protezione: IP 31. Installazione per ambienti interni.

- Durata batteria 2 anni.

Caratteristiche principali

7200

depl. 01305

Concentratore dati consumo

per serie 7200 con interrogazione periodica

automatica a date prestabilite,

dei dati di consumo termico e

storicizzazione locale su memoria interna,

comprensivo di modem GSM per

trasferimento dati a server FTP.

Alimentazione: 230 V (AC) - 50 Hz - 15 W.

Per altri dettagli tecnici, funzionali e

messa in servizio vedere a pag. 30-31

720092/93

depl. 01305

Antenna ripetitrice dati consumo

per serie 7200 con trasferimento

a concentratore di palazzo preconfigurato

codice 720091.

Per altri dettagli tecnici, funzionali e

messa in servizio vedere a pag. 30-31

12
