Codice
720090
dispositivo USB/radio + software SW7200
RS485
RS485
RS485
C O N T
EA
C
S
A
Y
C O N T
EA
C
S
A
Y
C O N T
EA
C
S
A
Y
24 V ~
RS485
RS485
RS485
720030
Codice
720030
16
04.2021

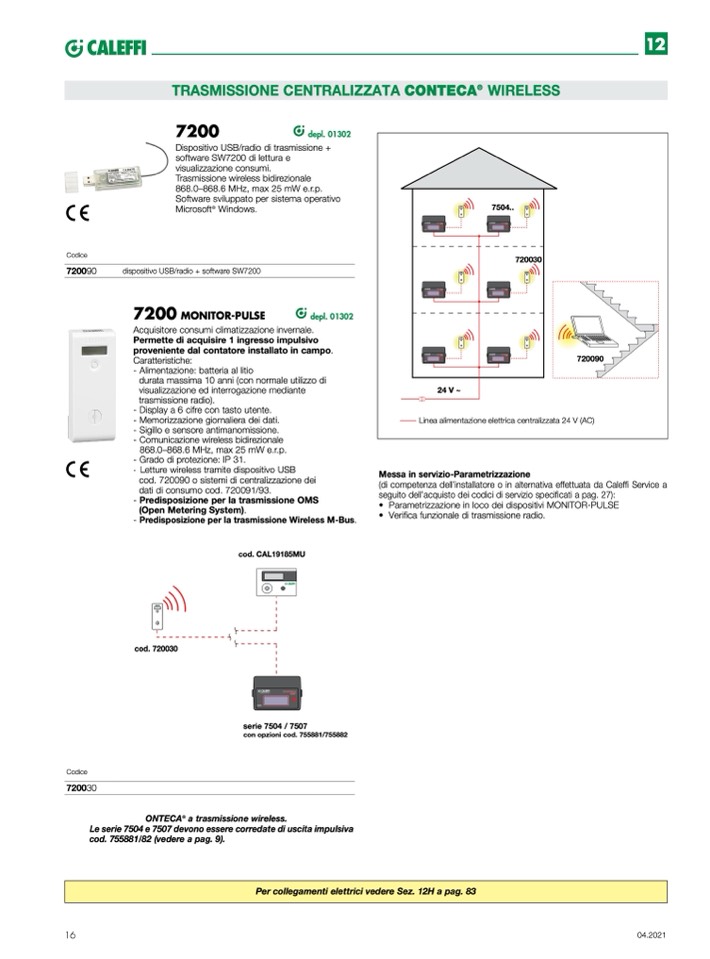

TRASMISSIONE CENTRALIZZATA CONTECA
®
7200
depl. 01302
WIRELESS
Dispositivo USB/radio di trasmissione +
software SW7200 di lettura e
visualizzazione consumi.
Trasmissione wireless bidirezionale
868.0–868.6 MHz, max 25 mW e.r.p.
Software sviluppato per sistema operativo
Microsoft
®
Windows.
7504..
C O N T
EA
C
S
A
Y
C O N T
EA
C
S
A
Y
C O N T
EA
C
S
A
Y
7200
MONITOR-PULSE
depl. 01302
Acquisitore consumi climatizzazione invernale.
Permette di acquisire 1 ingresso impulsivo
proveniente dal contatore installato in campo.
Caratteristiche:
- Alimentazione: batteria al litio
durata massima 10 anni (con normale utilizzo di
visualizzazione ed interrogazione mediante
trasmissione radio).
- Display a 6 cifre con tasto utente.
- Memorizzazione giornaliera dei dati.
- Sigillo e sensore antimanomissione.
- Comunicazione wireless bidirezionale
868.0–868.6 MHz, max 25 mW e.r.p.
- Grado di protezione: IP 31.
- Letture wireless tramite dispositivo USB
cod. 720090 o sistemi di centralizzazione dei
dati di consumo cod. 720091/93.
- Predisposizione per la trasmissione OMS
(Open Metering System).
- Predisposizione per la trasmissione Wireless M-Bus.
720090
cod. 720030
cod. CAL19185MU
CONTECA
EASY
RS485
serie 7504 / 7507
con opzioni cod. 755881/755882
ONTECA
®
a trasmissione wireless.
Le serie 7504 e 7507 devono essere corredate di uscita impulsiva
cod. 755881/82 (vedere a pag. 9).
Per collegamenti elettrici vedere Sez. 12H a pag. 83
Linea alimentazione elettrica centralizzata 24 V (AC)
Messa in servizio-Parametrizzazione
(di competenza dell’installatore o in alternativa effettuata da Caleffi Service a
seguito dell’acquisto dei codici di servizio specificati a pag. 27):
• Parametrizzazione in loco dei dispositivi MONITOR-PULSE
• Verifica funzionale di trasmissione radio.
12
