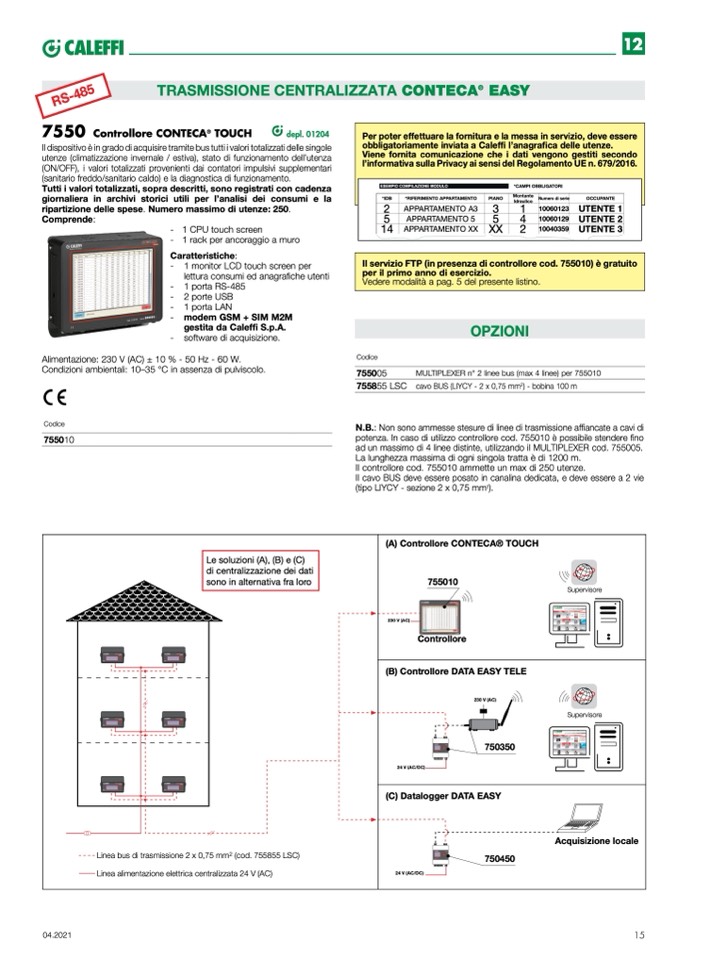

TRASMISSIONE CENTRALIZZATA CONTECA

®

EASY

7550

Controllore CONTECA

®

TOUCH

depl. 01204

Il dispositivo è in grado di acquisire tramite bus tutti i valori totalizzati delle singole

utenze (climatizzazione invernale / estiva), stato di funzionamento dell’utenza

(ON/OFF), i valori totalizzati provenienti dai contatori impulsivi supplementari

(sanitario freddo/sanitario caldo) e la diagnostica di funzionamento.

Tutti i valori totalizzati, sopra descritti, sono registrati con cadenza

giornaliera in archivi storici utili per l’analisi dei consumi e la

ripartizione delle spese. Numero massimo di utenze: 250.

Comprende:

-

-

Per poter effettuare la fornitura e la messa in servizio, deve essere

obbligatoriamente inviata a Caleffi l’anagrafica delle utenze.

Viene fornita comunicazione che i dati vengono gestiti secondo

l’informativa sulla Privacy ai sensi del Regolamento UE n. 679/2016.

*IDB

*RIFERIMENTO APPARTAMENTO

2

APPARTAMENTO A3

5

APPARTAMENTO 5

14

APPARTAMENTO XX

PIANO

Montante

Idraulico

OCCUPANTE

UUTENNTET1E 1

UUTENNTET2E 2

UUTENNTET3E 3

3

1

*CAMPI OBBLIGATORI

Numero di serie

10060123

10060129

10040359

12

RS-485

Codice

755010

N.B.: Non sono ammesse stesure di linee di trasmissione affiancate a cavi di

potenza. In caso di utilizzo controllore cod. 755010 è possibile stendere fino

ad un massimo di 4 linee distinte, utilizzando il MULTIPLEXER cod. 755005.

La lunghezza massima di ogni singola tratta è di 1200 m.

Il controllore cod. 755010 ammette un max di 250 utenze.

Il cavo BUS deve essere posato in canalina dedicata, e deve essere a 2 vie

(tipo LIYCY - sezione 2 x 0,75 mm

2

).

04.2021

15

RS485

RS485

RS485

Linea

Linea

C

C

C

O N T

EA

C

S

A

Y

O N T

EA

C

S

A

Y

O N T

EA

C

S

A

Y

RS485

RS485

RS485

C O N T

EA

C

S

A

Y

C O N T

EA

C

S

A

Y

C O N T

EA

C

S

A

Y

1 CPU touch screen

1 rack per ancoraggio a muro

5

4

XX

2

Caratteristiche:

- 1 monitor LCD touch screen per

lettura consumi ed anagrafiche utenti

- 1 porta RS-485

- 2 porte USB

- 1 porta LAN

- modem GSM + SIM M2M

gestita da Caleffi S.p.A.

- software di acquisizione.

Alimentazione: 230 V (AC) ± 10 % - 50 Hz - 60 W.

Condizioni ambientali: 10–35 °C in assenza di pulviscolo.

Il servizio FTP (in presenza di controllore cod. 755010) è gratuito

per il primo anno di esercizio.

Vedere modalità a pag. 5 del presente listino.

Le soluzioni (A), (B) e (C)

di centralizzazione dei dati

sono in alternativa fra loro

(A) Controllore CONTECA® TOUCH

755010

230 V (AC)

Controllore

(B) Controllore DATA EASY TELE

230 V (AC)

750350

24 V (AC/DC)

(C) Datalogger DATA EASY

Supervisore

Supervisore

Acquisizione locale

bus di trasmissione 2 x 0,75 mm2 (cod. 755855 LSC)

alimentazione elettrica centralizzata 24 V (AC)

750450

Codice

755005

755855 LSC

OPZIONI

MULTIPLEXER n° 2 linee bus (max 4 linee) per 755010

cavo BUS (LIYCY - 2 x 0,75 mm

2

) - bobina 100 m

24 V (AC/DC)
