ADDUZIONE
DELLA RETE IDRICA

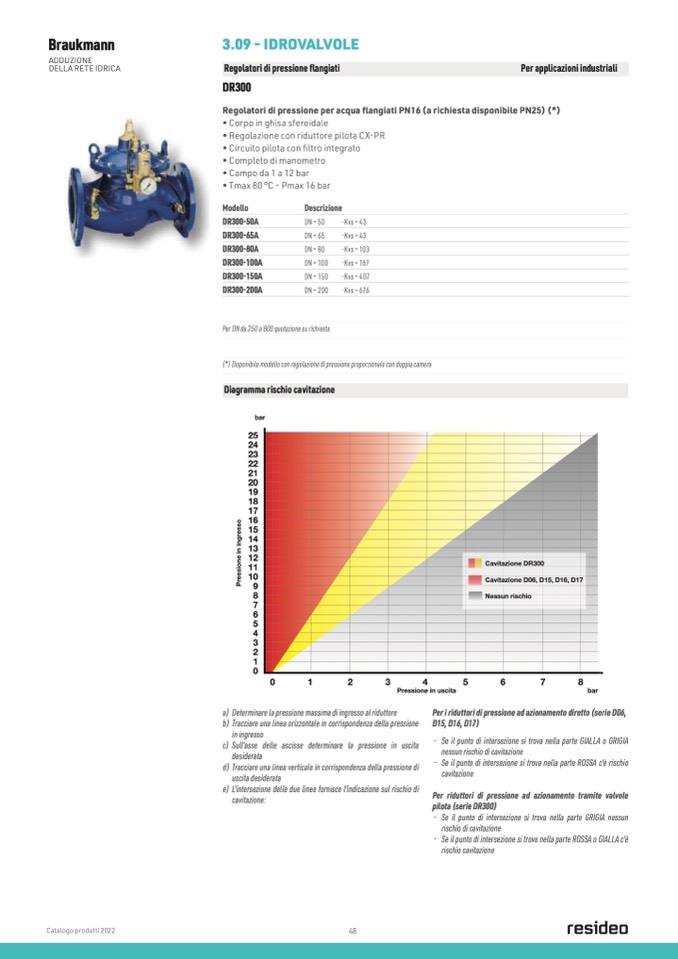

Regolatori di pressione flangiati
Per applicazioni industriali
Regolatori di pressione per acqua flangiati PN16 (a richiesta disponibile PN25) (*)
• Corpo in ghisa sferoidale
• Regolazione con riduttore pilota CX-PR
• Circuito pilota con filtro integrato
• Completo di manometro
• Campo da 1 a 12 bar
• Tmax 80 °C - Pmax 16 bar
Modello
DR300-50A
DR300-65A
DR300-80A
DR300-100A
DR300-150A
DR300-200A
Descrizione
DN = 50
DN = 65
DN = 80
DN = 100
DN = 150
DN = 200
-Kvs = 43
-Kvs = 43
-Kvs = 103
-Kvs = 167
-Kvs = 407
-Kvs = 676
Per DN da 250 a 800 quotazione su richiesta
(*) Disponibile modello con regolazione di pressione proporzionale con doppia camera
Diagramma rischio cavitazione
bar
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
0
Cavitazione DR300
Cavitazione D06, D15, D16, D17
Nessun rischio
0
1
2
3
4
5
6
7
8
Pressione in uscita
bar
a) Determinare la pressione massima di ingresso al riduttore
b) Tracciare una linea orizzontale in corrispondenza della pressione
in ingresso
c) Sull'asse delle ascisse determinare la pressione in uscita
desiderata
d) Tracciare una linea verticale in corrispondenza della pressione di
uscita desiderata
e) L'intersezione delle due linee fornisce l'indicazione sul rischio di
cavitazione:
Per i riduttori di pressione ad azionamento diretto (serie D06,
D15, D16, D17)
- Se il punto di intersezione si trova nella parte GIALLA o GRIGIA
nessun rischio di cavitazione
- Se il punto di intersezione si trova nella parte ROSSA c'è rischio
cavitazione
Per riduttori di pressione ad azionamento tramite valvole
pilota (serie DR300)
- Se il punto di intersezione si trova nella parte GRIGIA nessun
rischio di cavitazione
- Se il punto di intersezione si trova nella parte ROSSA o GIALLA c'è
rischio cavitazione
Catalogo prodotti 2022
