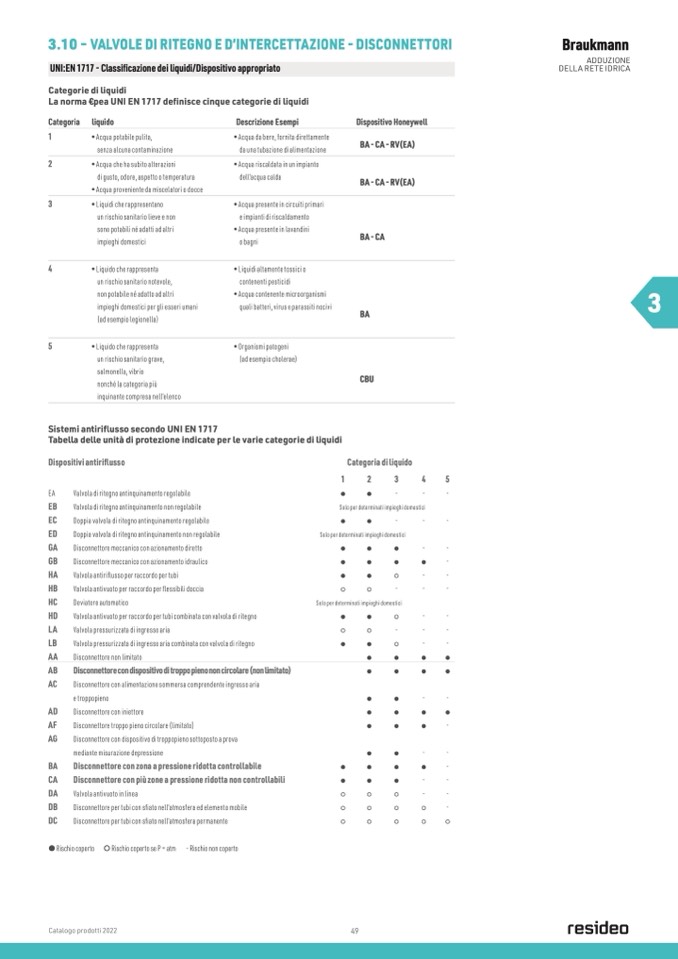

3.10 - VALVOLE DI RITEGNO E D’INTERCETTAZIONE - DISCONNETTORI
Braukmann
ADDUZIONE
DELLA RETE IDRICA
UNI:EN 1717 - Classificazione dei liquidi/Dispositivo appropriato
Categorie di liquidi
La norma €pea UNI EN 1717 definisce cinque categorie di liquidi
Categoria liquido
1
• Acqua potabile pulita,
senza alcuna contaminazione
2
• Acqua che ha subito alterazioni
di gusto, odore, aspetto o temperatura
• Acqua proveniente da miscelatori o docce
3
• Liquidi che rappresentano
un rischio sanitario lieve e non
sono potabili né adatti ad altri
impieghi domestici
4
• Liquido che rappresenta
un rischio sanitario notevole,
non potabile né adatto ad altri
impieghi domestici per gli esseri umani
(ad esempio legionella)
5
• Liquido che rappresenta
un rischio sanitario grave,
salmonella, vibrio
nonché la categoria più
inquinante compresa nell’elenco
Descrizione Esempi
• Acqua da bere, fornita direttamente
da una tubazione di alimentazione
• Acqua riscaldata in un impianto
dell’acqua calda
• Acqua presente in circuiti primari
e impianti di riscaldamento
• Acqua presente in lavandini
o bagni
• Liquidi altamente tossici o
contenenti pesticidi
• Acqua contenente microorganismi
quali batteri, virus e parassiti nocivi
• Organismi patogeni
(ad esempio cholerae)
Dispositivo Honeywell
BA - CA - RV(EA)
BA - CA - RV(EA)
BA - CA
BA
CBU
Categoria di liquido
1
2
3
4
5
-
-
-
Solo per determinati impieghi domestici
-
-
-
Solo per determinati impieghi domestici
-
-
-
-
-
-
-
-
Solo per determinati impieghi domestici
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
3
Sistemi antiriflusso secondo UNI EN 1717
Tabella delle unità di protezione indicate per le varie categorie di liquidi
Dispositivi antiriflusso
EA
Valvola di ritegno antinquinamento regolabile
EB
Valvola di ritegno antinquinamento non regolabile
EC
Doppia valvola di ritegno antinquinamento regolabile
ED
Doppia valvola di ritegno antinquinamento non regolabile
GA
Disconnettore meccanico con azionamento diretto
GB
Disconnettore meccanico con azionamento idraulico
HA
Valvola antiriflusso per raccordo per tubi
HB
Valvola antivuoto per raccordo per flessibili doccia
HC
Deviatore automatico
HD
Valvola antivuoto per raccordo per tubi combinata con valvola di ritegno
LA
Valvola pressurizzata di ingresso aria
LB
Valvola pressurizzata di ingresso aria combinata con valvola di ritegno
AA
Disconnettore non limitato
AB
Disconnettore con dispositivo di troppo pieno non circolare (non limitato)
AC
Disconnettore con alimentazione sommersa comprendente ingresso aria
e troppopieno
AD
Disconnettore con iniettore
AF
Disconnettore troppo pieno circolare (limitato)
AG
Disconnettore con dispositivo di troppopieno sottoposto a prova
mediante misurazione depressione
BA
Disconnettore con zona a pressione ridotta controllabile
CA
Disconnettore con più zone a pressione ridotta non controllabili
DA
Valvola antivuoto in linea
DB
Disconnettore per tubi con sfiato nell’atmosfera ed elemento mobile
DC
Disconnettore per tubi con sfiato nell’atmosfera permanente
Rischio coperto Rischio coperto se P = atm - Rischio non coperto
