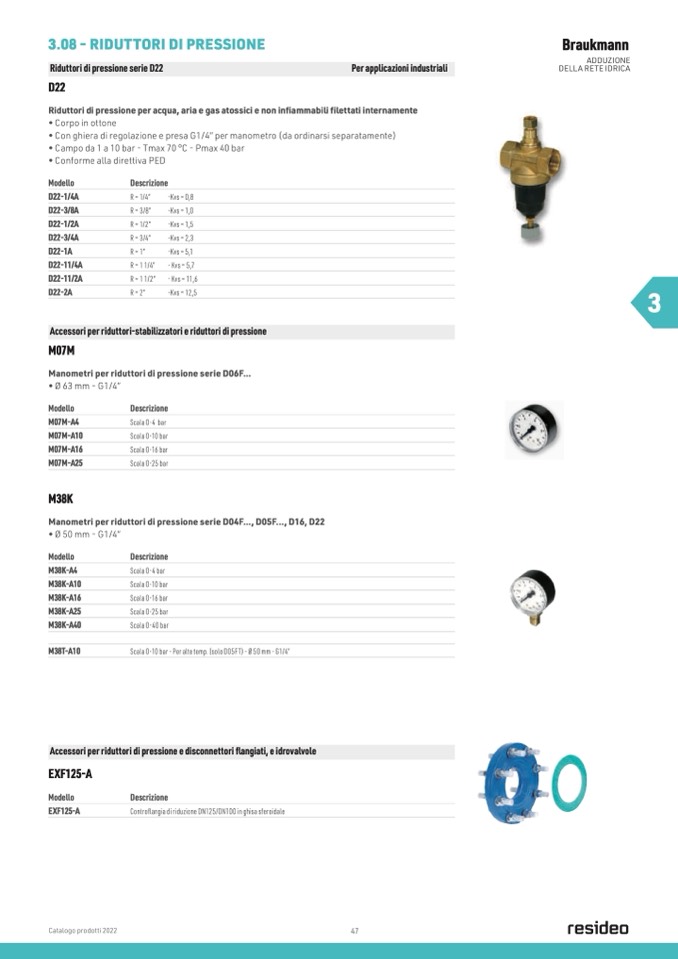

3.08 - RIDUTTORI DI PRESSIONE

Riduttori di pressione serie D22

Per applicazioni industriali

D22

Riduttori di pressione per acqua, aria e gas atossici e non infiammabili filettati internamente

• Corpo in ottone

• Con ghiera di regolazione e presa G1/4” per manometro (da ordinarsi separatamente)

• Campo da 1 a 10 bar - Tmax 70 °C - Pmax 40 bar

• Conforme alla direttiva PED

Braukmann

ADDUZIONE

DELLA RETE IDRICA

Modello

D22-1/4A

D22-3/8A

D22-1/2A

D22-3/4A

D22-1A

D22-11/4A

D22-11/2A

D22-2A

Descrizione

R = 1/4”

R = 3/8”

R = 1/2”

R = 3/4”

R = 1”

R = 1 1/4”

R = 1 1/2”

R = 2”

-Kvs = 0,8

-Kvs = 1,0

-Kvs = 1,5

-Kvs = 2,3

-Kvs = 5,1

- Kvs = 5,7

- Kvs = 11,6

-Kvs = 12,5

3

Accessori per riduttori-stabilizzatori e riduttori di pressione

M07M

Manometri per riduttori di pressione serie D06F...

• Ø 63 mm - G1/4”

Modello

M07M-A4

M07M-A10

M07M-A16

M07M-A25

M38K

Descrizione

Scala 0-4 bar

Scala 0-10 bar

Scala 0-16 bar

Scala 0-25 bar

Manometri per riduttori di pressione serie D04F..., D05F..., D16, D22

• Ø 50 mm - G1/4”

Modello

M38K-A4

M38K-A10

M38K-A16

M38K-A25

M38K-A40

M38T-A10

Descrizione

Scala 0-4 bar

Scala 0-10 bar

Scala 0-16 bar

Scala 0-25 bar

Scala 0-40 bar

Scala 0-10 bar - Per alte temp. (solo D05FT) - Ø 50 mm - G1/4”

Accessori per riduttori di pressione e disconnettori flangiati, e idrovalvole

EXF125-A

Modello

EXF125-A

Descrizione

Controflangia di riduzione DN125/DN100 in ghisa sferoidale

Catalogo prodotti 2022

47
