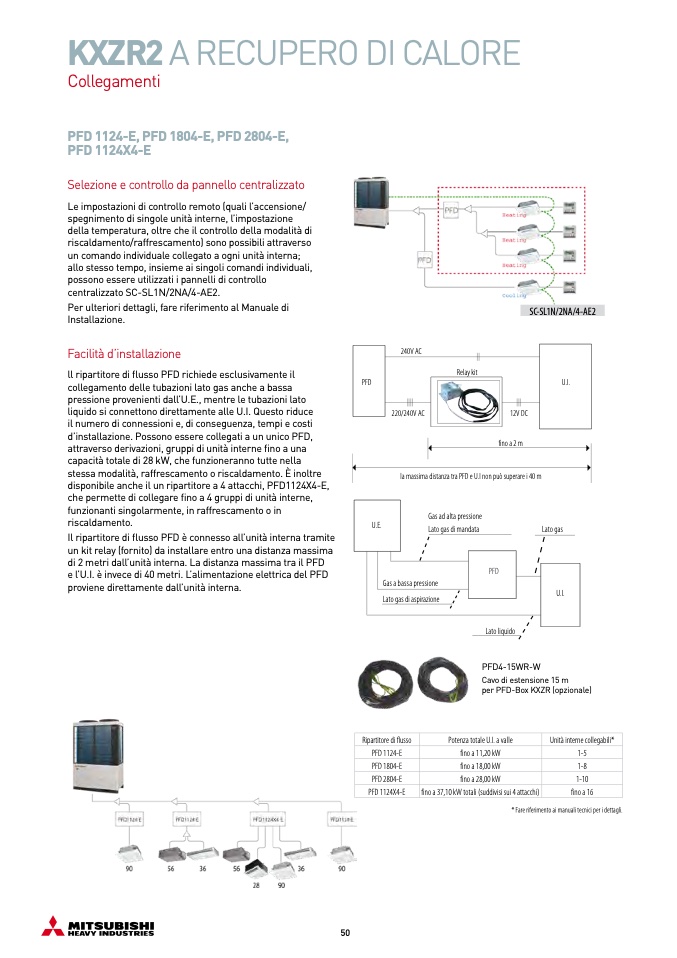

KXZR2 A RECUPERO DI CALORE
Collegamenti
PFD 1124-E, PFD 1804-E, PFD 2804-E,
PFD 1124X4-E
Selezione e controllo da pannello centralizzato
Le impostazioni di controllo remoto (quali l’accensione/
spegnimento di singole unità interne, l’impostazione
della temperatura, oltre che il controllo della modalità di
riscaldamento/raffrescamento) sono possibili attraverso
un comando individuale collegato a ogni unit
à interna;
allo stesso tempo, insieme ai singoli comandi individuali,
possono essere utilizzati i pannelli di controllo
centralizzato SC-SL1N/2NA/4-AE2.
Per ulteriori dettagli, fare riferimento al Manuale di
Installazione.
Facilità d’installazione
ll ripartitore di flusso PFD richiede esclusivamente il
collegamento delle tubazioni lato gas anche a bassa
pressione provenienti dall’U.E., mentre le tubazioni lato
liquido si connettono direttamente alle U.I. Questo riduce
il numero di connessioni e, di conseguenza, tempi e costi
d’installazione. Possono essere collegati a un unico PFD,
attraverso derivazioni, gruppi di unità interne fino a una
capacità totale di 28 kW, che funzioneranno tutte nella
stessa modalità, raffrescamento o riscaldamento. È inoltre
disponibile anche il un ripartitore a 4 attacchi, PFD1124X4-E,
che permette di collegare fino a 4 gruppi di unità interne,
funzionanti singolarmente, in raffrescamento o in
riscaldamento.
Il ripartitore di flusso PFD è connesso all’unit
à interna tramite
un kit relay (fornito) da installare entro una distanza massima
di 2 metri dall’unità interna. La distanza massima tra il PFD
e l’U.I. è invece di 40 metri. L’alimentazione elettrica del PFD
proviene direttamente dall’unità interna.
SC-SL1N/2NA/4-AE2
PFD
240V AC
220/240V AC
12V DC
fino a 2 m
Relay kit
U.I.
la massima distanza tra PFD e U.I non può superare i 40 m
Gas ad alta pressione
Lato gas di mandata
PFD4-15WR-W
Cavo di estensione 15 m
per PFD-Box KXZR (opzionale)
* Fare riferimento ai manuali tecnici per i dettagli.
U.E.
Lato gas
Gas a bassa pressione
PFD
U.I.
Lato gas di aspirazione
Lato liquido
Ripartitore di flusso
Potenza totale U.I. a valle
Unità interne collegabili*
PFD 1124-E
fino a 11,20 kW
1-5
PFD 1804-E
fino a 18,00 kW
1-8
PFD 2804-E
fino a 28,00 kW
1-10
PFD 1124X4-E
fino a 37,10 kW totali (suddivisi sui 4 attacchi)
fino a 16
