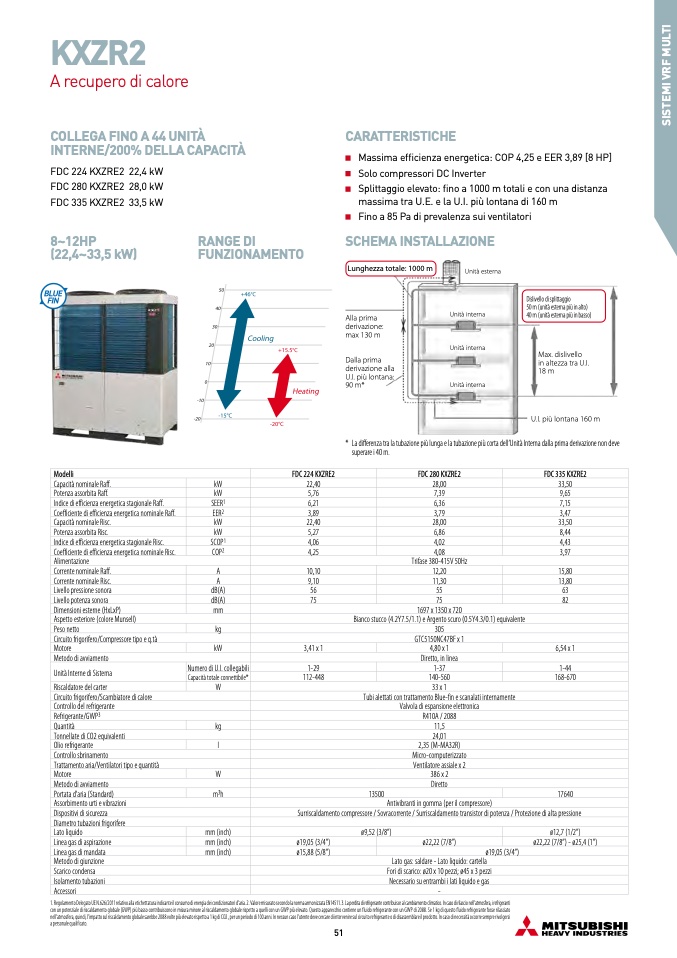

KXZR2

A recupero di calore

COLLEGA FINO A 44 UNITÀ

INTERNE/200% DELLA CAPACIT

À

CARATTERISTICHE

Massima efficienza energetica: COP 4,25 e EER 3,89 [8 HP]

Solo compressori DC Inverter

Splittaggio elevato: fino a 1000 m totali e con una distanza

massima tra U.E. e la U.I. più lontana di 160 m

Fino a 85 Pa di prevalenza sui ventilatori

FDC 224 KXZRE2 22,4 kW

FDC 280 KXZRE2 28,0 kW

FDC 335 KXZRE2 33,5 kW

8~12HP

(22,4~33,5 kW)

RANGE DI

FUNZIONAMENTO

SCHEMA INSTALLAZIONE

Lunghezza totale: 1000 m

Alla prima

derivazione:

max 130 m

Dalla prima

derivazione alla

U.I. più lontana:

90 m*

Unità esterna

Unità interna

Unità interna

Unità interna

Dislivello di splittaggio

50 m (unità esterna più in alto)

40 m (unità esterna più in basso)

Max. dislivello

in altezza tra U.I.

18 m

U.I. più lontana 160 m

* Ladifferenzatralatubazionepiùlungaelatubazionepiùcortadell’UnitàInternadallaprimaderivazionenondeve

superare i 40 m.

Modelli

FDC 224 KXZRE2

FDC 280 KXZRE2

FDC 335 KXZRE2

Capacità nominale Raff.

kW

22,40

28,00

33,50

Potenza assorbita Raff.

kW

5,76

7,39

9,65

Indice di efficienza energetica stagionale Raff.

SEER1

6,21

6,36

7,15

Coefficiente di efficienza energetica nominale Raff.

EER2

3,89

3,79

3,47

Capacità nominale Risc.

kW

22,40

28,00

33,50

Potenza assorbita Risc.

kW

5,27

6,86

8,44

Indice di efficienza energetica stagionale Risc.

SCOP1

4,06

4,02

4,43

Coefficiente di efficienza energetica nominale Risc.

COP2

4,25

4,08

3,97

Alimentazione

Trifase 380-415V 50Hz

Corrente nominale Raff.

A

10,10

12,20

15,80

Corrente nominale Risc.

A

9,10

11,30

13,80

Livello pressione sonora

dB(A)

56

55

63

Livello potenza sonora

dB(A)

75

75

82

Dimensioni esterne (HxLxP)

mm

1697 x 1350 x 720

Aspetto esteriore (colore Munsell)

Bianco stucco (4.2Y7.5/1.1) e Argento scuro (0.5Y4.3/0.1) equivalente

Peso netto

kg

305

Circuito frigorifero/Compressore tipo e q.tà

GTC5150NC47BF x 1

Motore

kW

3,41 x 1

4,80 x 1

6,54 x 1

Metodo di avviamento

Diretto, in linea

Unità Interne di Sistema

Numero di U.I. collegabili

1-29

1-37

1-44

Capacità totale connettibile*

112-448

140-560

168-670

Riscaldatore del carter

W

33 x 1

Circuito frigorifero/Scambiatore di calore

Tubi alettati con trattamento Blue-fin e scanalati internamente

Controllo del refrigerante

Valvola di espansione elettronica

Refrigerante/GWP3

R410A / 2088

Quantità

kg

11,5

Tonnellate di CO2 equivalenti

24,01

Olio refrigerante

l

2,35 (M-MA32R)

Controllo sbrinamento

Micro-computerizzato

Trattamento aria/Ventilatori tipo e quantità

Ventilatore assiale x 2

Motore

W

386 x 2

Metodo di avviamento

Diretto

Portata d’aria (Standard)

m3h

13500

17640

Assorbimento urti e vibrazioni

Antivibranti in gomma (per il compressore)

Dispositivi di sicurezza

Surriscaldamento compressore / Sovracorrente / Surriscaldamento transistor di potenza / Protezione di alta pressione

Diametro tubazioni frigorifere

Lato liquido

mm (inch)

ø9,52 (3/8”)

ø12,7 (1/2”)

Linea gas di aspirazione

mm (inch)

ø19,05 (3/4”)

ø22,22 (7/8”)

ø22,22 (7/8”) - ø25,4 (1”)

Linea gas di mandata

mm (inch)

ø15,88 (5/8”)

ø19,05 (3/4”)

Metodo di giunzione

Lato gas: saldare - Lato liquido: cartella

Scarico condensa

Fori di scarico: ø20 x 10 pezzi; ø45 x 3 pezzi

Isolamento tubazioni

Necessario su entrambi i lati liquido e gas

Accessori

-

1. Regolamento Delegato UE N.626/2011 relativo alla etichettatura indicante il consumo di energia dei condizionatori d’aria. 2. Valore misurato secondo la norma armonizzata EN14511. 3. La perdita di refrigerante contribuisce al cambiamento climatico. In caso di rilascio nell’atmosfera, i refrigeranti

con un potenziale di riscaldamento globale (GWP) più basso contribuiscono in misura minore al riscaldamento globale rispetto a quelli con un GWP più elevato. Questo apparecchio contiene un fluido refrigerante con un GWP di 2088. Se 1 kg di questo fluido refrigerante fosse rilasciato

nell’atmosfera, quindi, l’impatto sul riscaldamento globale sarebbe 2088 volte più elevato rispetto a 1 kg di CO2 , per un periodo di 100 anni. In nessun caso l’utente deve cercare di intervenire sul circuito refrigerante o di disassemblare il prodotto. In caso di necessit

à occorre sempre rivolgersi

a personale qualificato.
