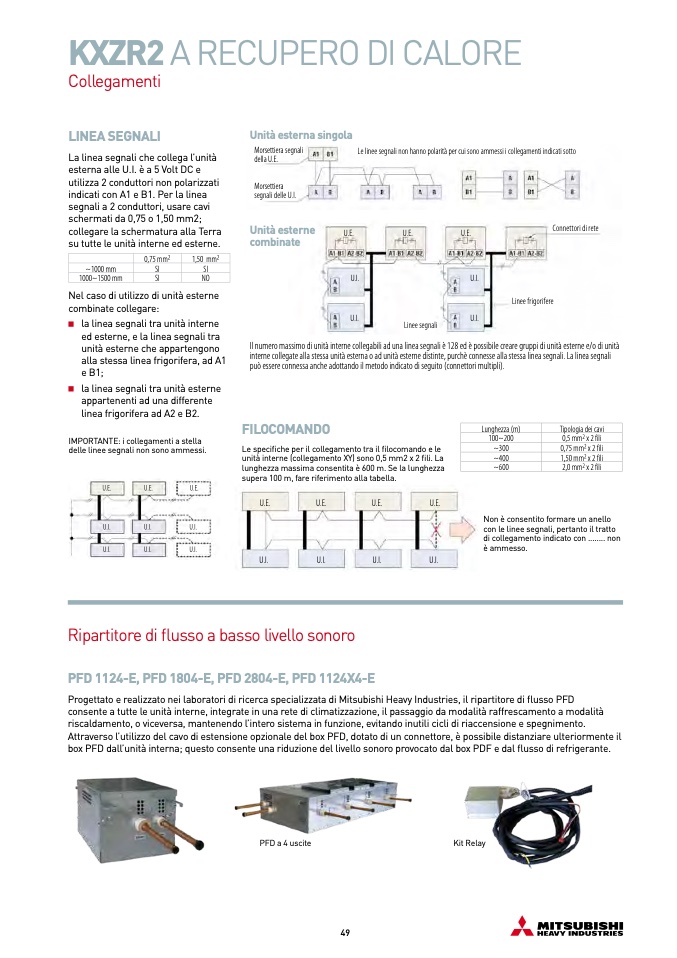

KXZR2 A RECUPERO DI CALORE

Collegamenti

LINEA SEGNALI

La linea segnali che collega l’unità

esterna alle U.I. è a 5 Volt DC e

utilizza 2 conduttori non polarizzati

indicati con A1 e B1. Per la linea

segnali a 2 conduttori, usare cavi

schermati da 0,75 o 1,50 mm2;

collegare la schermatura alla Terra

su tutte le unità interne ed esterne.

Nel caso di utilizzo di unità esterne

combinate collegare:

la linea segnali tra unità interne

ed esterne, e la linea segnali tra

unità esterne che appartengono

alla stessa linea frigorifera, ad A1

e B1;

la linea segnali tra unità esterne

appartenenti ad una differente

linea frigorifera ad A2 e B2.

IMPORTANTE: i collegamenti a stella

delle linee segnali non sono ammessi.

U.E.

U.E.

U.E.

U.I.

U.I.

U.I.

U.I.

U.I.

U.I.

Unità esterna singola

Morsettiera segnali

della U.E.

Morsettiera

segnali delle U.I.

Unità esterne

combinate

Le linee segnali non hanno polarità per cui sono ammessi i collegamenti indicati sotto

U.E.

U.E.

U.E.

Connettori di rete

Linee frigorifere

0,75 mm2

1,50 mm2

~1000 mm

SI

SI

1000~1500 mm

SI

NO

U.I.

U.I.

U.I.

Linee segnali

U.I.

Il numero massimo di unità interne collegabili ad una linea segnali è 128 ed è possibile creare gruppi di unità esterne e/o di unità

interne collegate alla stessa unità esterna o ad unità esterne distinte, purchè connesse alla stessa linea segnali. La linea segnali

può essere connessa anche adottando il metodo indicato di seguito (connettori multipli).

FILOCOMANDO

Le specifiche per il collegamento tra il filocomando e le

unità interne (collegamento XY) sono 0,5 mm2 x 2 fili. La

lunghezza massima consentita è 600 m. Se la lunghezza

supera 100 m, fare riferimento alla tabella.

U.E.

U.E.

U.E.

U.E.

U.I.

U.I.

U.I.

U.I.

Non è consentito formare un anello

con le linee segnali, pertanto il tratto

di collegamento indicato con ........ non

è ammesso.

Lunghezza (m)

Tipologia dei cavi

100~200

0,5 mm2 x 2 fili

~300

0,75 mm2 x 2 fili

~400

1,50 mm2 x 2 fili

~600

2,0 mm2 x 2 fili

Ripartitore di flusso a basso livello sonoro

PFD 1124-E, PFD 1804-E, PFD 2804-E, PFD 1124X4-E

Progettato e realizzato nei laboratori di ricerca specializzata di Mitsubishi Heavy Industries, il ripartitore di flusso PFD

consente a tutte le unità interne, integrate in una rete di climatizzazione, il passaggio da modalità raffrescamento a modalità

riscaldamento, o viceversa, mantenendo l’intero sistema in funzione, evitando inutili cicli di riaccensione e spegnimento.

Attraverso l’utilizzo del cavo di estensione opzionale del box PFD, dotato di un connettore, è possibile distanziare ulteriormente il

box PFD dall’unità interna; questo consente una riduzione del livello sonoro provocato dal box PDF e dal flusso di refrigerante.

PFD a 4 uscite

Kit Relay
