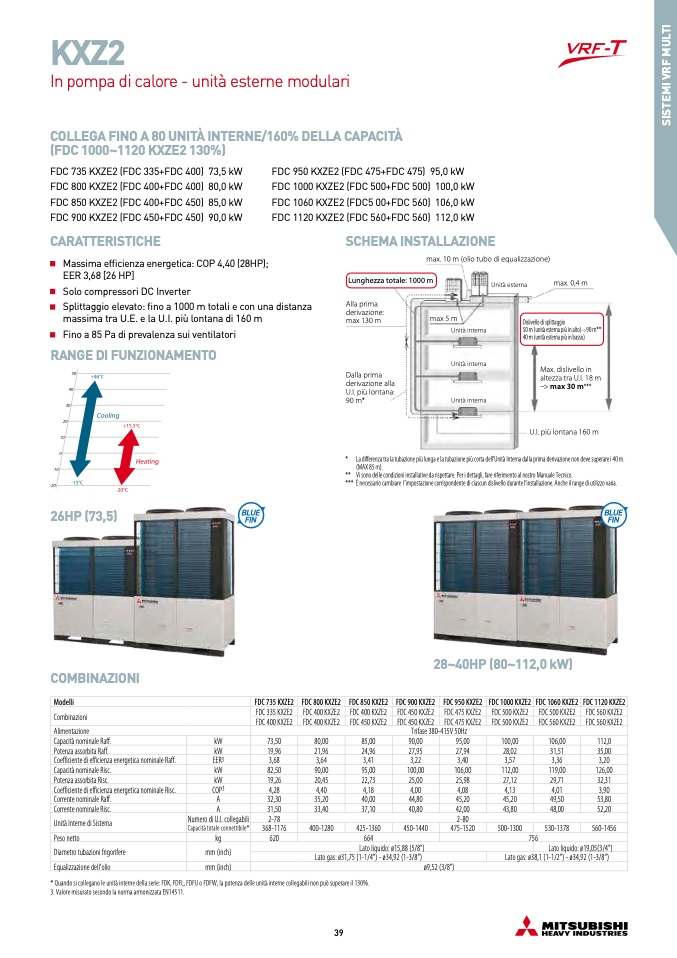

KXZ2
In pompa di calore - unità esterne modulari
COLLEGA FINO A 80 UNITÀ INTERNE/160% DELLA CAPACITÀ
(FDC 1000~1120 KXZE2 130%)
FDC 735 KXZE2 (FDC 335+FDC 400) 73,5 kW
FDC 800 KXZE2 (FDC 400+FDC 400) 80,0 kW
FDC 850 KXZE2 (FDC 400+FDC 450) 85,0 kW
FDC 900 KXZE2 (FDC 450+FDC 450) 90,0 kW
CARATTERISTICHE
Massima efficienza energetica: COP 4,40 (28HP);
EER 3,68 [26 HP]
Solo compressori DC Inverter
Splittaggio elevato: fino a 1000 m totali e con una distanza
massima tra U.E. e la U.I. più lontana di 160 m
Fino a 85 Pa di prevalenza sui ventilatori
RANGE DI FUNZIONAMENTO
26HP (73,5)
COMBINAZIONI
FDC 950 KXZE2 (FDC 475+FDC 475) 95,0 kW
FDC 1000 KXZE2 (FDC 500+FDC 500) 100,0 kW
FDC 1060 KXZE2 (FDC5 00+FDC 560) 106,0 kW
FDC 1120 KXZE2 (FDC 560+FDC 560) 112,0 kW
SCHEMA INSTALLAZIONE
max. 10 m (olio tubo di equalizzazione)
Lunghezza totale: 1000 m
max. 0,4 m
Unità esterna
Alla prima
derivazione:
max 130 m
Dalla prima
derivazione alla
U.I. più lontana:
90 m*
max 5 m
Unità interna
Unità interna
Unità interna
Dislivello di splittaggio
50 m (unità esterna più in alto)
–>
90 m**
40 m (unità esterna più in basso)
Max. dislivello in
altezza tra U.I. 18 m
--> max 30 m***
U.I. più lontana 160 m
* La differenza tra la tubazione più lunga e la tubazione più corta dell’Unità Interna dalla prima derivazione non deve superare i 40 m.
(MAX 85 m).
** Visonodellecondizioniinstallativedarispettare.Peridettagli,fareriferimentoalnostroManualeTecnico.
*** È necessario cambiare l’impostazione corrispondente di ciascun dislivello durante l’installazione. Anche il range di utilizzo varia.
28~40HP (80~112,0 kW)
Modelli
FDC 735 KXZE2
FDC 800 KXZE2
FDC 850 KXZE2
FDC 900 KXZE2
FDC 950 KXZE2
FDC 1000 KXZE2
FDC 1060 KXZE2
FDC 1120 KXZE2
Combinazioni
FDC 335 KXZE2
FDC 400 KXZE2
FDC 400 KXZE2
FDC 450 KXZE2
FDC 475 KXZE2
FDC 500 KXZE2
FDC 500 KXZE2
FDC 560 KXZE2
FDC 400 KXZE2
FDC 400 KXZE2
FDC 450 KXZE2
FDC 450 KXZE2
FDC 475 KXZE2
FDC 500 KXZE2
FDC 560 KXZE2
FDC 560 KXZE2
Alimentazione
Trifase 380-415V 50Hz
Capacità nominale Raff.
kW
73,50
80,00
85,00
90,00
95,00
100,00
106,00
112,0
Potenza assorbita Raff.
kW
19,96
21,96
24,96
27,95
27,94
28,02
31,51
35,00
Coefficiente di efficienza energetica nominale Raff.
EER3
3,68
3,64
3,41
3,22
3,40
3,57
3,36
3,20
Capacità nominale Risc.
kW
82,50
90,00
95,00
100,00
106,00
112,00
119,00
126,00
Potenza assorbita Risc.
kW
19,26
20,45
22,73
25,00
25,98
27,12
29,71
32,31
Coefficiente di efficienza energetica nominale Risc.
COP3
4,28
4,40
4,18
4,00
4,08
4,13
4,01
3,90
Corrente nominale Raff.
A
32,30
35,20
40,00
44,80
45,20
45,20
49,50
53,80
Corrente nominale Risc.
A
31,50
33,40
37,10
40,80
42,00
43,80
48,00
52,20
Unità Interne di Sistema
Numero di U.I. collegabili
2-78
2-80
Capacità totale connettibile*
368-1176
400-1280
425-1360
450-1440
475-1520
500-1300
530-1378
560-1456
Peso netto
kg
620
664
756
Diametro tubazioni frigorifere
mm (inch)
Lato liquido: ø15,88 (5/8”)
Lato liquido: ø19,05(3/4”)
Lato gas: ø31,75 (1-1/4”) - ø34,92 (1-3/8”)
Lato gas: ø38,1 (1-1/2”) - ø34,92 (1-3/8”)
Equalizzazione dell’olio
mm (inch)
ø9,52 (3/8”)
* Quando si collegano le unità interne della serie: FDK, FDFL, FDFU o FDFW, la potenza delle unità interne collegabili non può superare il 130%.
3. Valore misurato secondo la norma armonizzata EN14511.
