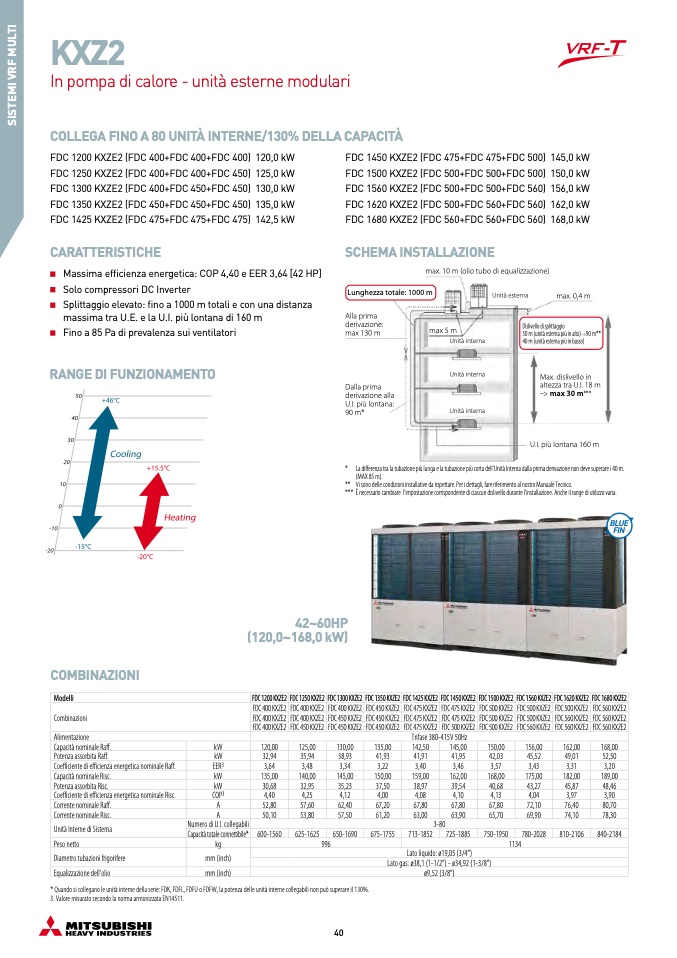

KXZ2

In pompa di calore - unità esterne modulari

COLLEGA FINO A 80 UNITÀ INTERNE/130% DELLA CAPACIT

À

FDC 1200 KXZE2 (FDC 400+FDC 400+FDC 400) 120,0 kW

FDC 1250 KXZE2 (FDC 400+FDC 400+FDC 450) 125,0 kW

FDC 1300 KXZE2 (FDC 400+FDC 450+FDC 450) 130,0 kW

FDC 1350 KXZE2 (FDC 450+FDC 450+FDC 450) 135,0 kW

FDC 1425 KXZE2 (FDC 475+FDC 475+FDC 475) 142,5 kW

CARATTERISTICHE

Massima efficienza energetica: COP 4,40 e EER 3,64 [42 HP]

Solo compressori DC Inverter

Splittaggio elevato: fino a 1000 m totali e con una distanza

massima tra U.E. e la U.I. più lontana di 160 m

FDC 1450 KXZE2 (FDC 475+FDC 475+FDC 500) 145,0 kW

FDC 1500 KXZE2 (FDC 500+FDC 500+FDC 500) 150,0 kW

FDC 1560 KXZE2 (FDC 500+FDC 500+FDC 560) 156,0 kW

FDC 1620 KXZE2 (FDC 500+FDC 560+FDC 560) 162,0 kW

FDC 1680 KXZE2 (FDC 560+FDC 560+FDC 560) 168,0 kW

SCHEMA INSTALLAZIONE

max. 10 m (olio tubo di equalizzazione)

Lunghezza totale: 1000 m

Unità esterna

max. 0,4 m

Fino a 85 Pa di prevalenza sui ventilatori

RANGE DI FUNZIONAMENTO

Alla prima

derivazione:

max 130 m

Dalla prima

derivazione alla

U.I. più lontana:

90 m*

max 5 m

Unità interna

Unità interna

Unità interna

Dislivello di splittaggio

50 m (unità esterna più in alto)

–>

90 m**

40 m (unità esterna più in basso)

Max. dislivello in

altezza tra U.I. 18 m

--> max 30 m***

U.I. più lontana 160 m

* La differenza tra la tubazione più lunga e la tubazione più corta dell’Unità Interna dalla prima derivazione non deve superare i 40 m.

(MAX 85 m).

** Visonodellecondizioniinstallativedarispettare.Peridettagli,fareriferimentoalnostroManualeTecnico.

*** È necessario cambiare l’impostazione corrispondente di ciascun dislivello durante l’installazione. Anche il range di utilizzo varia.

42~60HP

(120,0~168,0 kW)

COMBINAZIONI

Modelli

FDC 1200 KXZE2

FDC 1250 KXZE2

FDC 1300 KXZE2

FDC 1350 KXZE2

FDC 1425 KXZE2

FDC 1450 KXZE2

FDC 1500 KXZE2

FDC 1560 KXZE2

FDC 1620 KXZE2

FDC 1680 KXZE2

Combinazioni

FDC 400 KXZE2

FDC 400 KXZE2

FDC 400 KXZE2

FDC 450 KXZE2

FDC 475 KXZE2

FDC 475 KXZE2

FDC 500 KXZE2

FDC 500 KXZE2

FDC 500 KXZE2

FDC 560 KXZE2

FDC 400 KXZE2

FDC 400 KXZE2

FDC 450 KXZE2

FDC 450 KXZE2

FDC 475 KXZE2

FDC 475 KXZE2

FDC 500 KXZE2

FDC 500 KXZE2

FDC 560 KXZE2

FDC 560 KXZE2

FDC 400 KXZE2

FDC 450 KXZE2

FDC 450 KXZE2

FDC 450 KXZE2

FDC 475 KXZE2

FDC 500 KXZE2

FDC 500 KXZE2

FDC 560 KXZE2

FDC 560 KXZE2

FDC 560 KXZE2

Alimentazione

Trifase 380-415V 50Hz

Capacità nominale Raff.

kW

120,00

125,00

130,00

135,00

142,50

145,00

150,00

156,00

162,00

168,00

Potenza assorbita Raff.

kW

32,94

35,94

38,93

41,93

41,91

41,95

42,03

45,52

49,01

52,50

Coefficiente di efficienza energetica nominale Raff.

EER3

3,64

3,48

3,34

3,22

3,40

3,46

3,57

3,43

3,31

3,20

Capacità nominale Risc.

kW

135,00

140,00

145,00

150,00

159,00

162,00

168,00

175,00

182,00

189,00

Potenza assorbita Risc.

kW

30,68

32,95

35,23

37,50

38,97

39,54

40,68

43,27

45,87

48,46

Coefficiente di efficienza energetica nominale Risc.

COP3

4,40

4,25

4,12

4,00

4,08

4,10

4,13

4,04

3,97

3,90

Corrente nominale Raff.

A

52,80

57,60

62,40

67,20

67,80

67,80

67,80

72,10

76,40

80,70

Corrente nominale Risc.

A

50,10

53,80

57,50

61,20

63,00

63,90

65,70

69,90

74,10

78,30

Unità Interne di Sistema

Numero di U.I. collegabili

3-80

Capacità totale connettibile*

600-1560

625-1625

650-1690

675-1755

713-1852

725-1885

750-1950

780-2028

810-2106

840-2184

Peso netto

kg

996

1134

Diametro tubazioni frigorifere

mm (inch)

Lato liquido: ø19,05 (3/4”)

Lato gas: ø38,1 (1-1/2”) - ø34,92 (1-3/8”)

Equalizzazione dell’olio

mm (inch)

ø9,52 (3/8”)

* Quando si collegano le unità interne della serie: FDK, FDFL, FDFU o FDFW, la potenza delle unità interne collegabili non può superare il 130%.

3. Valore misurato secondo la norma armonizzata EN14511.
