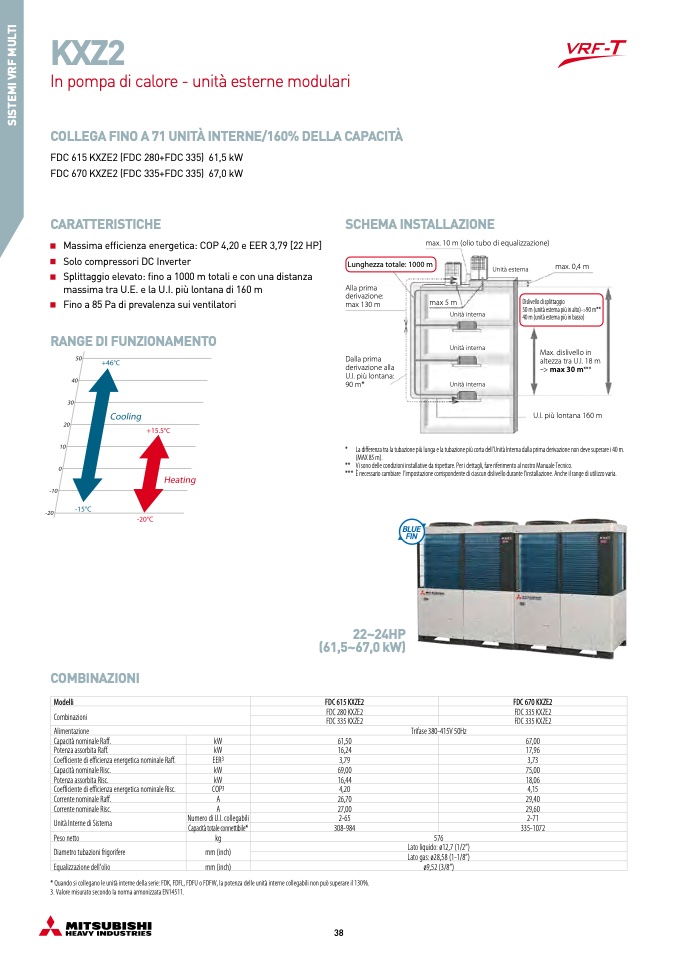

KXZ2

In pompa di calore - unità esterne modulari

COLLEGA FINO A 71 UNITÀ INTERNE/160% DELLA CAPACITÀ

FDC 615 KXZE2 (FDC 280+FDC 335) 61,5 kW

FDC 670 KXZE2 (FDC 335+FDC 335) 67,0 kW

CARATTERISTICHE

Massima efficienza energetica: COP 4,20 e EER 3,79 [22 HP]

Solo compressori DC Inverter

Splittaggio elevato: fino a 1000 m totali e con una distanza

massima tra U.E. e la U.I. più lontana di 160 m

Fino a 85 Pa di prevalenza sui ventilatori

RANGE DI FUNZIONAMENTO

SCHEMA INSTALLAZIONE

max. 10 m (olio tubo di equalizzazione)

Lunghezza totale: 1000 m

max. 0,4 m

Unità esterna

Alla prima

derivazione:

max 130 m

Dalla prima

derivazione alla

U.I. più lontana:

90 m*

max 5 m

Unità interna

Unità interna

Unità interna

Dislivello di splittaggio

50 m (unità esterna più in alto)

–>

90 m**

40 m (unità esterna più in basso)

Max. dislivello in

altezza tra U.I. 18 m

--> max 30 m***

U.I. più lontana 160 m

* La differenza tra la tubazione più lunga e la tubazione più corta dell’Unità Interna dalla prima derivazione non deve superare i 40 m.

(MAX 85 m).

** Visonodellecondizioniinstallativedarispettare.Peridettagli,fareriferimentoalnostroManualeTecnico.

*** È necessario cambiare l’impostazione corrispondente di ciascun dislivello durante l’installazione. Anche il range di utilizzo varia.

COMBINAZIONI

22~24HP

(61,5~67,0 kW)

Modelli

FDC 615 KXZE2

FDC 670 KXZE2

Combinazioni

FDC 280 KXZE2

FDC 335 KXZE2

FDC 335 KXZE2

FDC 335 KXZE2

Alimentazione

Trifase 380-415V 50Hz

Capacità nominale Raff.

kW

61,50

67,00

Potenza assorbita Raff.

kW

16,24

17,96

Coefficiente di efficienza energetica nominale Raff.

EER3

3,79

3,73

Capacità nominale Risc.

kW

69,00

75,00

Potenza assorbita Risc.

kW

16,44

18,06

Coefficiente di efficienza energetica nominale Risc.

COP3

4,20

4,15

Corrente nominale Raff.

A

26,70

29,40

Corrente nominale Risc.

A

27,00

29,60

Unità Interne di Sistema

Numero di U.I. collegabili

2-65

2-71

Capacità totale connettibile*

308-984

335-1072

Peso netto

kg

576

Diametro tubazioni frigorifere

mm (inch)

Lato liquido: ø12,7 (1/2”)

Lato gas: ø28,58 (1-1/8”)

Equalizzazione dell’olio

mm (inch)

ø9,52 (3/8”)

* Quando si collegano le unità interne della serie: FDK, FDFL, FDFU o FDFW, la potenza delle unità interne collegabili non può superare il 130%.

3. Valore misurato secondo la norma armonizzata EN14511.
