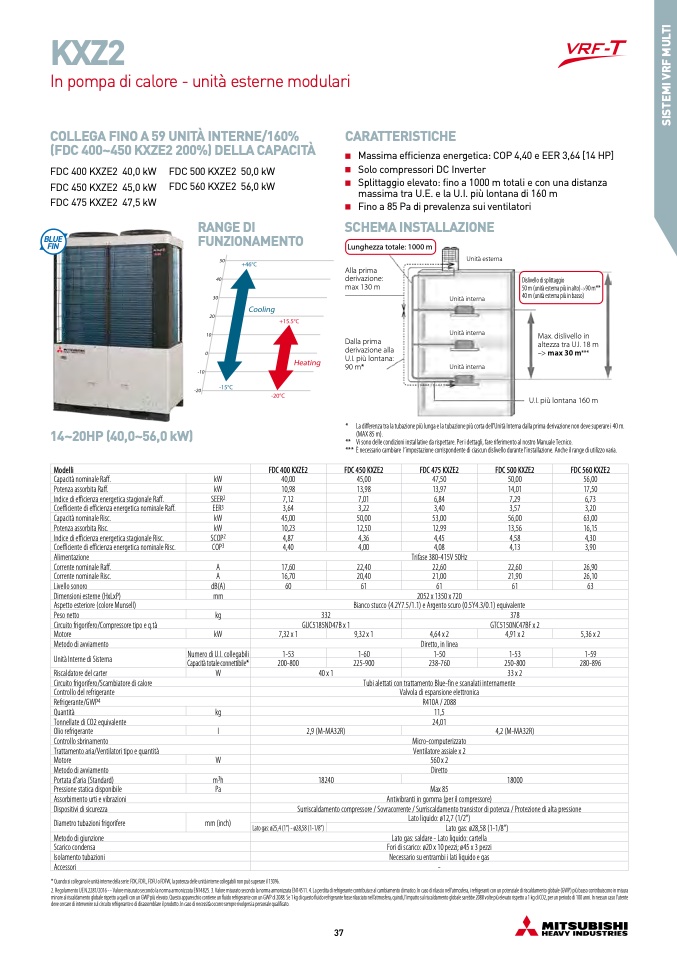

Mitsubishi Heavy Industries

KXZ2

In pompa di calore - unità esterne modulari

COLLEGA FINO A 59 UNITÀ INTERNE/160%

(FDC 400~450 KXZE2 200%) DELLA CAPACITÀ

CARATTERISTICHE

Massima efficienza energetica: COP 4,40 e EER 3,64 [14 HP]

Solo compressori DC Inverter

Splittaggio elevato: fino a 1000 m totali e con una distanza

massima tra U.E. e la U.I. più lontana di 160 m

Fino a 85 Pa di prevalenza sui ventilatori

FDC 400 KXZE2 40,0 kW

FDC 450 KXZE2 45,0 kW

FDC 475 KXZE2 47,5 kW

FDC 500 KXZE2 50,0 kW

FDC 560 KXZE2 56,0 kW

RANGE DI

FUNZIONAMENTO

SCHEMA INSTALLAZIONE

Lunghezza totale: 1000 m

Alla prima

derivazione:

max 130 m

Dalla prima

derivazione alla

U.I. più lontana:

90 m*

Unità esterna

Unità interna

Dislivello di splittaggio

50 m (unità esterna più in alto)

–>

90 m**

40 m (unità esterna più in basso)

Max. dislivello in

altezza tra U.I. 18 m

--> max 30 m***

U.I. più lontana 160 m

14~20HP (40,0~56,0 kW)

* La differenza tra la tubazione più lunga e la tubazione più corta dell’Unità Interna dalla prima derivazione non deve superare i 40 m.

(MAX 85 m).

** Visonodellecondizioniinstallativedarispettare.Peridettagli,fareriferimentoalnostroManualeTecnico.

*** È necessario cambiare l’impostazione corrispondente di ciascun dislivello durante l’installazione. Anche il range di utilizzo varia.

Modelli

FDC 400 KXZE2

FDC 450 KXZE2

FDC 475 KXZE2

FDC 500 KXZE2

FDC 560 KXZE2

Capacità nominale Raff.

40,00

45,00

47,50

50,00

56,00

Potenza assorbita Raff.

10,98

13,98

13,97

14,01

17,50

Indice di efficienza energetica stagionale Raff.

SEER2

7,12

7,01

6,84

7,29

6,73

Coefficiente di efficienza energetica nominale Raff.

EER3

3,64

3,22

3,40

3,57

3,20

Capacità nominale Risc.

45,00

50,00

53,00

56,00

63,00

Potenza assorbita Risc.

10,23

12,50

12,99

13,56

16,15

Indice di efficienza energetica stagionale Risc.

SCOP2

4,87

4,36

4,45

4,58

4,30

Coefficiente di efficienza energetica nominale Risc.

COP3

4,40

4,00

4,08

4,13

3,90

Alimentazione

Trifase 380-415V 50Hz

Corrente nominale Raff.

17,60

22,40

22,60

26,90

Corrente nominale Risc.

16,70

20,40

21,00

21,90

26,10

Livello sonoro

dB(A)

Dimensioni esterne (HxLxP)

2052 x 1350 x 720

Aspetto esteriore (colore Munsell)

Bianco stucco (4.2Y7.5/1.1) e Argento scuro (0.5Y4.3/0.1) equivalente

Peso netto

332

378

Circuito frigorifero/Compressore tipo e q.tà

GUC5185ND47B x 1

GTC5150NC47BF x 2

Motore

7,32 x 1

9,32 x 1

4,64 x 2

4,91 x 2

5,36 x 2

Metodo di avviamento

Diretto, in linea

Unità Interne di Sistema

Numero di U.I. collegabili

1-53

1-60

1-50

1-53

1-59

Capacità totale connettibile*

200-800

225-900

238-760

250-800

280-896

Riscaldatore del carter

40 x 1

33 x 2

Circuito frigorifero/Scambiatore di calore

Tubi alettati con trattamento Blue-fin e scanalati internamente

Controllo del refrigerante

Valvola di espansione elettronica

Refrigerante/GWP4

R410A / 2088

Quantità

11,5

Tonnellate di CO2 equivalente

24,01

Olio refrigerante

2,9 (M-MA32R)

4,2 (M-MA32R)

Controllo sbrinamento

Micro-computerizzato

Trattamento aria/Ventilatori tipo e quantità

Ventilatore assiale x 2

Motore

560 x 2

Metodo di avviamento

Diretto

Portata d’aria (Standard)

m3h

18240

18000

Pressione statica disponibile

Max 85

Assorbimento urti e vibrazioni

Antivibranti in gomma (per il compressore)

Dispositivi di sicurezza

Surriscaldamento compressore / Sovracorrente / Surriscaldamento transistor di potenza / Protezione di alta pressione

Diametro tubazioni frigorifere

mm (inch)

Lato liquido: ø12,7 (1/2”)

Lato gas: ø25,4 (1”) - ø28,58 (1-1/8”)

Lato gas: ø28,58 (1-1/8”)

Metodo di giunzione

Lato gas: saldare - Lato liquido: cartella

Scarico condensa

Fori di scarico: ø20 x 10 pezzi; ø45 x 3 pezzi

Isolamento tubazioni

Necessario su entrambi i lati liquido e gas

Accessori

* Quando si collegano le unità interne della serie: FDK, FDFL, FDFU o FDFW, la potenza delle unità interne collegabili non può superare il 130%.

2. Regolamento UE N.2281/2016 - - Valore misurato secondo la norma armonizzata EN14825. 3. Valore misurato secondo la norma armonizzata EN14511. 4. La perdita di refrigerante contribuisce al cambiamento climatico. In caso di rilascio nell’atmosfera, i refrigeranti con un potenziale di riscaldamento globale (GWP) più basso contribuiscono in misura

minore al riscaldamento globale rispetto a quelli con un GWP più elevato. Questo apparecchio contiene un fluido refrigerante con un GWP di 2088. Se 1 kg di questo fluido refrigerante fosse rilasciato nell’atmosfera, quindi, l’impatto sul riscaldamento globale sarebbe 2088 volte più elevato rispetto a 1 kg di CO2, per un periodo di 100 anni. In nessun caso l’utente

deve cercare di intervenire sul circuito refrigerante o di disassemblare il prodotto. In caso di necessità occorre sempre rivolgersi a personale qualificato.
