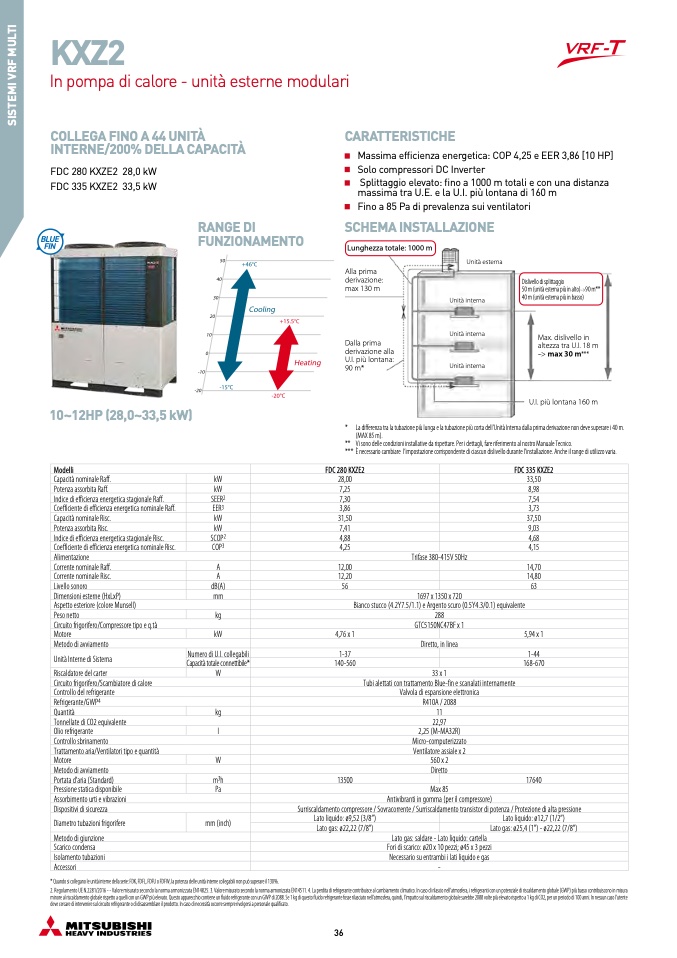

KXZ2

In pompa di calore - unità esterne modulari

COLLEGA FINO A 44 UNITÀ

INTERNE/200% DELLA CAPACIT

À

CARATTERISTICHE

Massima efficienza energetica: COP 4,25 e EER 3,86 [10 HP]

Solo compressori DC Inverter

Splittaggio elevato: fino a 1000 m totali e con una distanza

massima tra U.E. e la U.I. più lontana di 160 m

Fino a 85 Pa di prevalenza sui ventilatori

FDC 280 KXZE2 28,0 kW

FDC 335 KXZE2 33,5 kW

RANGE DI

FUNZIONAMENTO

SCHEMA INSTALLAZIONE

Lunghezza totale: 1000 m

Alla prima

derivazione:

max 130 m

Dalla prima

derivazione alla

U.I. più lontana:

90 m*

Unità esterna

Unità interna

Unità interna

Unità interna

Dislivello di splittaggio

50 m (unità esterna più in alto)

–>

90 m**

40 m (unità esterna più in basso)

Max. dislivello in

altezza tra U.I. 18 m

--> max 30 m***

U.I. più lontana 160 m

10~12HP (28,0~33,5 kW)

* La differenza tra la tubazione più lunga e la tubazione più corta dell’Unità Interna dalla prima derivazione non deve superare i 40 m.

(MAX 85 m).

** Visonodellecondizioniinstallativedarispettare.Peridettagli,fareriferimentoalnostroManualeTecnico.

*** È necessario cambiare l’impostazione corrispondente di ciascun dislivello durante l’installazione. Anche il range di utilizzo varia.

Modelli

FDC 280 KXZE2

FDC 335 KXZE2

Capacità nominale Raff.

kW

28,00

33,50

Potenza assorbita Raff.

kW

7,25

8,98

Indice di efficienza energetica stagionale Raff.

SEER2

7,30

7,54

Coefficiente di efficienza energetica nominale Raff.

EER3

3,86

3,73

Capacità nominale Risc.

kW

31,50

37,50

Potenza assorbita Risc.

kW

7,41

9,03

Indice di efficienza energetica stagionale Risc.

SCOP2

4,88

4,68

Coefficiente di efficienza energetica nominale Risc.

COP3

4,25

4,15

Alimentazione

Trifase 380-415V 50Hz

Corrente nominale Raff.

A

12,00

14,70

Corrente nominale Risc.

A

12,20

14,80

Livello sonoro

dB(A)

56

63

Dimensioni esterne (HxLxP)

mm

1697 x 1350 x 720

Aspetto esteriore (colore Munsell)

Bianco stucco (4.2Y7.5/1.1) e Argento scuro (0.5Y4.3/0.1) equivalente

Peso netto

kg

288

Circuito frigorifero/Compressore tipo e q.tà

GTC5150NC47BF x 1

Motore

kW

4,76 x 1

5,94 x 1

Metodo di avviamento

Diretto, in linea

Unità Interne di Sistema

Numero di U.I. collegabili

1-37

1-44

Capacità totale connettibile*

140-560

168-670

Riscaldatore del carter

W

33 x 1

Circuito frigorifero/Scambiatore di calore

Tubi alettati con trattamento Blue-fin e scanalati internamente

Controllo del refrigerante

Valvola di espansione elettronica

Refrigerante/GWP4

R410A / 2088

Quantità

kg

11

Tonnellate di CO2 equivalente

22,97

Olio refrigerante

l

2,25 (M-MA32R)

Controllo sbrinamento

Micro-computerizzato

Trattamento aria/Ventilatori tipo e quantità

Ventilatore assiale x 2

Motore

W

560 x 2

Metodo di avviamento

Diretto

Portata d’aria (Standard)

m3h

13500

17640

Pressione statica disponibile

Pa

Max 85

Assorbimento urti e vibrazioni

Antivibranti in gomma (per il compressore)

Dispositivi di sicurezza

Surriscaldamento compressore / Sovracorrente / Surriscaldamento transistor di potenza / Protezione di alta pressione

Diametro tubazioni frigorifere

mm (inch)

Lato liquido: ø9,52 (3/8”)

Lato liquido: ø12,7 (1/2”)

Lato gas: ø22,22 (7/8”)

Lato gas: ø25,4 (1”) - ø22,22 (7/8”)

Metodo di giunzione

Lato gas: saldare - Lato liquido: cartella

Scarico condensa

Fori di scarico: ø20 x 10 pezzi; ø45 x 3 pezzi

Isolamento tubazioni

Necessario su entrambi i lati liquido e gas

Accessori

-

* Quando si collegano le unità interne della serie: FDK, FDFL, FDFU o FDFW, la potenza delle unità interne collegabili non può superare il 130%.

2. Regolamento UE N.2281/2016 - - Valore misurato secondo la norma armonizzata EN14825. 3. Valore misurato secondo la norma armonizzata EN14511. 4. La perdita di refrigerante contribuisce al cambiamento climatico. In caso di rilascio nell’atmosfera, i refrigeranti con un potenziale di riscaldamento globale (GWP) più basso contribuiscono in misura

minore al riscaldamento globale rispetto a quelli con un GWP più elevato. Questo apparecchio contiene un fluido refrigerante con un GWP di 2088. Se 1 kg di questo fluido refrigerante fosse rilasciato nell’atmosfera, quindi, l’impatto sul riscaldamento globale sarebbe 2088 volte più elevato rispetto a 1 kg di CO2, per un periodo di 100 anni. In nessun caso l’utente

deve cercare di intervenire sul circuito refrigerante o di disassemblare il prodotto. In caso di necessità occorre sempre rivolgersi a personale qualificato.
