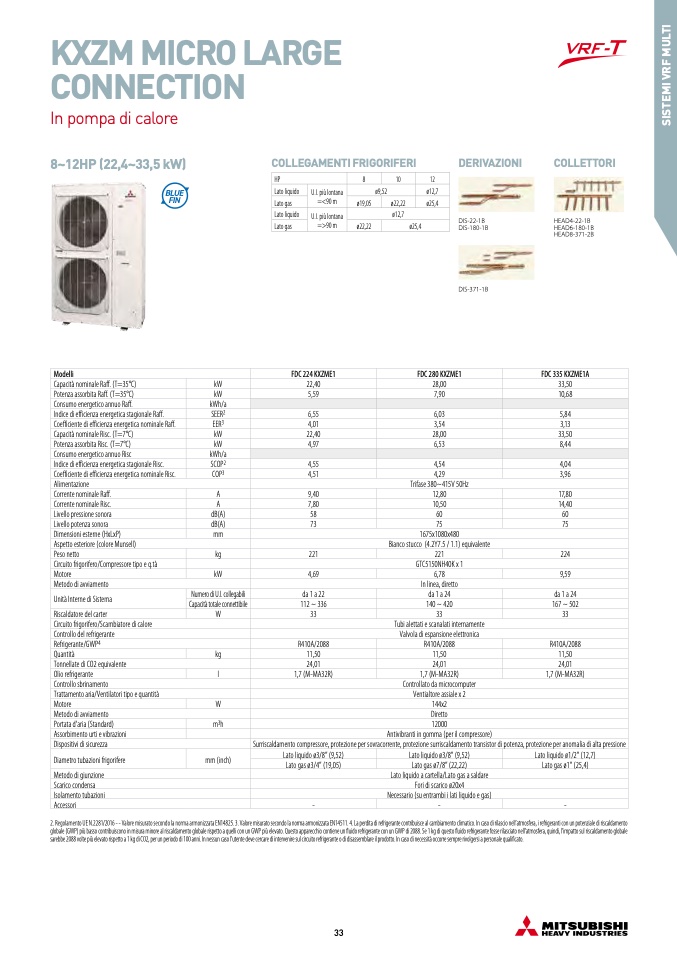

KXZM MICRO LARGE

CONNECTION

In pompa di calore

8~12HP (22,4~33,5 kW)

COLLEGAMENTI FRIGORIFERI

DERIVAZIONI

DIS-22-1B

DIS-180-1B

DIS-371-1B

COLLETTORI

HEAD4-22-1B

HEAD6-180-1B

HEAD8-371-2B

HP

8

10

12

Lato liquido

U.I. più lontana

=<90 m

ø9,52

ø12,7

Lato gas

ø19,05

ø22,22

ø25,4

Lato liquido

U.I. più lontana

=>90 m

ø12,7

Lato gas

ø22,22

ø25,4

Modelli

FDC 224 KXZME1

FDC 280 KXZME1

FDC 335 KXZME1A

Capacità nominale Raff. (T=35°C)

kW

22,40

28,00

33,50

Potenza assorbita Raff. (T=35°C)

kW

5,59

7,90

10,68

Consumo energetico annuo Raff.

kWh/a

Indice di efficienza energetica stagionale Raff.

SEER2

6,55

6,03

5,84

Coefficiente di efficienza energetica nominale Raff.

EER3

4,01

3,54

3,13

Capacità nominale Risc. (T=7°C)

kW

22,40

28,00

33,50

Potenza assorbita Risc. (T=7°C)

kW

4,97

6,53

8,44

Consumo energetico annuo Risc

kWh/a

Indice di efficienza energetica stagionale Risc.

SCOP2

4,55

4,54

4,04

Coefficiente di efficienza energetica nominale Risc.

COP3

4,51

4,29

3,96

Alimentazione

Trifase 380~415V 50Hz

Corrente nominale Raff.

A

9,40

12,80

17,80

Corrente nominale Risc.

A

7,80

10,50

14,40

Livello pressione sonora

dB(A)

58

60

60

Livello potenza sonora

dB(A)

73

75

75

Dimensioni esterne (HxLxP)

mm

1675x1080x480

Aspetto esteriore (colore Munsell)

Bianco stucco (4.2Y7.5 / 1.1) equivalente

Peso netto

kg

221

221

224

Circuito frigorifero/Compressore tipo e q.tà

GTC5150NH40K x 1

Motore

kW

4,69

6,78

9,59

Metodo di avviamento

In linea, diretto

Unità Interne di Sistema

Numero di U.I. collegabili

da 1 a 22

da 1 a 24

da 1 a 24

Capacità totale connettibile

112 ~ 336

140 ~ 420

167 ~ 502

Riscaldatore del carter

W

33

33

33

Circuito frigorifero/Scambiatore di calore

Tubi alettati e scanalati internamente

Controllo del refrigerante

Valvola di espansione elettronica

Refrigerante/GWP4

R410A/2088

R410A/2088

R410A/2088

Quantità

kg

11,50

11,50

11,50

Tonnellate di CO2 equivalente

24,01

24,01

24,01

Olio refrigerante

l

1,7 (M-MA32R)

1,7 (M-MA32R)

1,7 (M-MA32R)

Controllo sbrinamento

Controllato da microcomputer

Trattamento aria/Ventilatori tipo e quantità

Ventialtore assiale x 2

Motore

W

144x2

Metodo di avviamento

Diretto

Portata d’aria (Standard)

m3h

12000

Assorbimento urti e vibrazioni

Antivibranti in gomma (per il compressore)

Dispositivi di sicurezza

Surriscaldamento compressore, protezione per sovracorrente, protezione surriscaldamento transistor di potenza, protezione per anomalia di alta pressione

Diametro tubazioni frigorifere

mm (inch)

Lato liquido ø3/8” (9,52)

Lato liquido ø3/8” (9,52)

Lato liquido ø1/2” (12,7)

Lato gas ø3/4” (19,05)

Lato gas ø7/8” (22,22)

Lato gas ø1” (25,4)

Metodo di giunzione

Lato liquido a cartella/Lato gas a saldare

Scarico condensa

Fori di scarico ø20x4

Isolamento tubazioni

Necessario (su entrambi i lati liquido e gas)

Accessori

-

-

-

2. Regolamento UE N.2281/2016 - - Valore misurato secondo la norma armonizzata EN14825. 3. Valore misurato secondo la norma armonizzata EN14511. 4. La perdita di refrigerante contribuisce al cambiamento climatico. In caso di rilascio nell’atmosfera, i refrigeranti con un potenziale di riscaldamento

globale (GWP) più basso contribuiscono in misura minore al riscaldamento globale rispetto a quelli con un GWP più elevato. Questo apparecchio contiene un fluido refrigerante con un GWP di 2088. Se 1 kg di questo fluido refrigerante fosse rilasciato nell’atmosfera, quindi, l’impatto sul riscaldamento globale

sarebbe 2088 volte più elevato rispetto a 1 kg di CO2, per un periodo di 100 anni. In nessun caso l’utente deve cercare di intervenire sul circuito refrigerante o di disassemblare il prodotto. In caso di necessità occorre sempre rivolgersi a personale qualificato.
