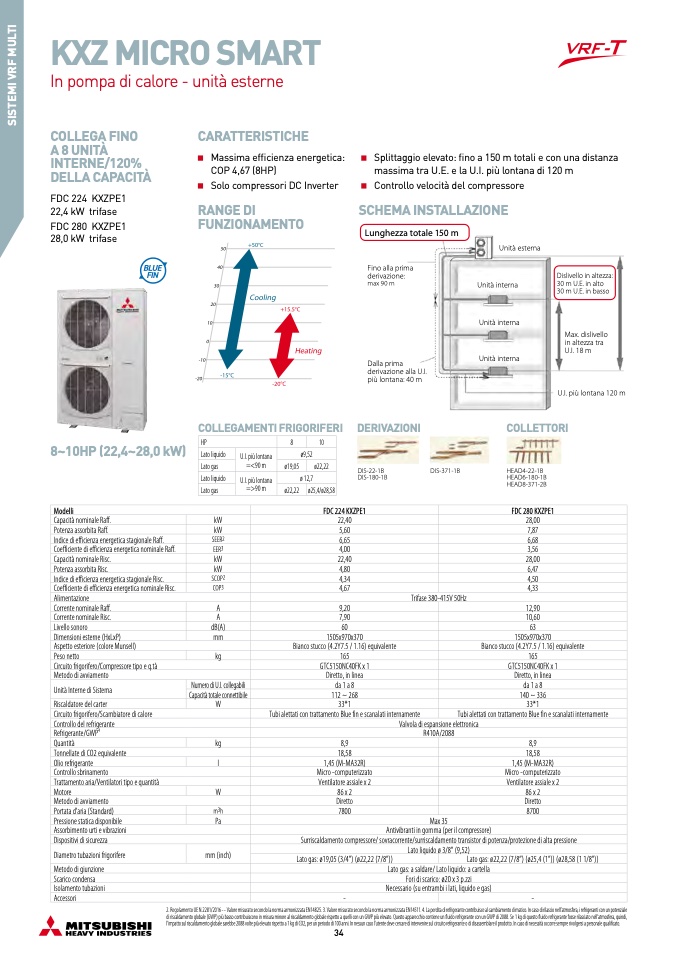

KXZ MICRO SMART

In pompa di calore - unità esterne

COLLEGA FINO

A 8 UNITÀ

INTERNE/120%

DELLA CAPACITÀ

FDC 224 KXZPE1

22,4kW trifase

FDC 280 KXZPE1

28,0 kW trifase

8~10HP (22,4~28,0 kW)

CARATTERISTICHE

Massima efficienza energetica:

COP 4,67 (8HP)

Solo compressori DC Inverter

RANGEDI

FUNZIONAMENTO

Splittaggio elevato: fino a 150 m totali e con una distanza

massima tra U.E. e la U.I. più lontana di 120 m

Controllo velocità del compressore

SCHEMAINSTALLAZIONE

Lunghezza totale 150 m

Fino alla prima

derivazione:

max 90 m

Dalla prima

derivazione alla U.I.

più lontana: 40 m

DERIVAZIONI

DIS-22-1B

DIS-180-1B

Unità esterna

Unità interna

Unità interna

Unità interna

Dislivello in altezza:

30 m U.E. in alto

30 m U.E. in basso

Max. dislivello

in altezza tra

U.I. 18 m

U.I. più lontana 120 m

COLLEGAMENTI FRIGORIFERI

COLLETTORI

HEAD4-22-1B

HEAD6-180-1B

HEAD8-371-2B

HP

8

10

Lato liquido

U.I. più lontana

=<90 m

ø9,52

Lato gas

ø19,05

ø22,22

Lato liquido

U.I. più lontana

=>90 m

ø 12,7

Lato gas

ø22,22

ø25,4/ø28,58

2. Regolamento UE N.2281/2016 - - Valore misurato secondo la norma armonizzata EN14825. 3. Valore misurato secondo la norma armonizzata EN14511. 4. La perdita di refrigerante contribuisce al cambiamento climatico. In caso di rilascio nell’atmosfera, i refrigeranti con un potenziale

di riscaldamento globale (GWP) più basso contribuiscono in misura minore al riscaldamento globale rispetto a quelli con un GWP più elevato. Questo apparecchio contiene un fluido refrigerante con un GWP di 2088. Se 1 kg di questo fluido refrigerante fosse rilasciato nell’atmosfera, quindi,

l’impatto sul riscaldamento globale sarebbe 2088 volte più elevato rispetto a 1 kg di CO2, per un periodo di 100 anni. In nessun caso l’utente deve cercare di intervenire sul circuito refrigerante o di disassemblare il prodotto. In caso di necessità occorre sempre rivolgersi a personale qualificato.

DIS-371-1B

Modelli

FDC 224 KXZPE1

FDC 280 KXZPE1

Capacità nominale Raff.

kW

22,40

28,00

Potenza assorbita Raff.

kW

5,60

7,87

Indice di efficienza energetica stagionale Raff.

SEER2

6,65

6,68

Coefficiente di efficienza energetica nominale Raff.

EER3

4,00

3,56

Capacità nominale Risc.

kW

22,40

28,00

Potenza assorbita Risc.

kW

4,80

6,47

Indice di efficienza energetica stagionale Risc.

SCOP2

4,34

4,50

Coefficiente di efficienza energetica nominale Risc.

COP3

4,67

4,33

Alimentazione

Trifase 380-415V 50Hz

Corrente nominale Raff.

A

9,20

12,90

Corrente nominale Risc.

A

7,90

10,60

Livello sonoro

dB(A)

60

63

Dimensioni esterne (HxLxP)

mm

1505x970x370

1505x970x370

Aspetto esteriore (colore Munsell)

Bianco stucco (4.2Y7.5 / 1.16) equivalente

Bianco stucco (4.2Y7.5 / 1.16) equivalente

Peso netto

kg

165

165

Circuito frigorifero/Compressore tipo e q.tà

GTC5150NC40FK x 1

GTC5150NC40FK x 1

Metodo di avviamento

Diretto, in linea

Diretto, in linea

Unità Interne di Sistema

Numero di U.I. collegabili

da 1 a 8

da 1 a 8

Capacità totale connettibile

112 ~ 268

140 ~ 336

Riscaldatore del carter

W

33*1

33*1

Circuito frigorifero/Scambiatore di calore

Tubi alettati con trattamento Blue fin e scanalati internamente

Tubi alettati con trattamento Blue fin e scanalati internamente

Controllo del refrigerante

Valvola di espansione elettronica

Refrigerante/GWP

4

R410A/2088

Quantità

kg

8,9

8,9

Tonnellate di CO2 equivalente

18,58

18,58

Olio refrigerante

l

1,45 (M-MA32R)

1,45 (M-MA32R)

Controllo sbrinamento

Micro -computerizzato

Micro -computerizzato

Trattamento aria/Ventilatori tipo e quantità

Ventilatore assiale x 2

Ventilatore assiale x 2

Motore

W

86 x 2

86 x 2

Metodo di avviamento

Diretto

Diretto

Portata d’aria (Standard)

m3h

7800

8700

Pressione statica disponibile

Pa

Max 35

Assorbimento urti e vibrazioni

Antivibranti in gomma (per il compressore)

Dispositivi di sicurezza

Surriscaldamento compressore/ sovracorrente/surriscaldamento transistor di potenza/protezione di alta pressione

Diametro tubazioni frigorifere

mm (inch)

Lato liquido ø 3/8” (9,52)

Lato gas: ø19,05 (3/4”) (ø22,22 (7/8”))

Lato gas: ø22,22 (7/8”) (ø25,4 (1”)) (ø28,58 (1 1/8”))

Metodo di giunzione

Lato gas: a saldare/ Lato liquido: a cartella

Scarico condensa

Fori di scarico: ø20 x 3 p.zzi

Isolamento tubazioni

Necessario (su entrambi i lati, liquido e gas)

Accessori

-

-
