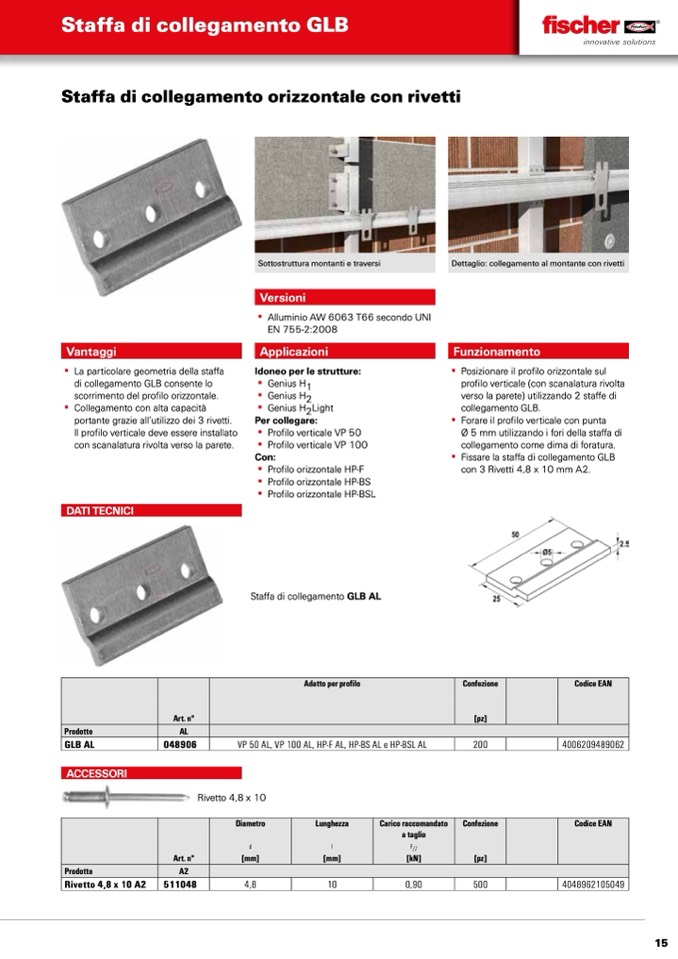

Staffffa di collegamento GLB

Staffffa di collegamento orizzontale con rivetti

Vantaggi

▪▪ La▪particolare▪geometria▪della▪sta

ffffa▪

di▪collegamento▪GLB▪consente▪lo▪

scorrimento▪del▪profifilo▪orizzontale.

▪▪ Collegamento▪con▪alta▪capacità▪

portante▪grazie▪all’utilizzo▪dei▪3▪rivetti.▪

Il▪profifilo▪verticale▪deve▪essere▪installato▪

con▪scanalatura▪rivolta▪verso▪la▪parete.

Sottostruttura montanti e traversi

Versioni

▪▪ Alluminio▪AW▪6063▪T66▪secondo▪UNI▪

EN▪755-2:2008

Applicazioni

Idoneo per le strutture:

▪▪ Genius▪H1

▪▪ Genius▪H2

▪▪ Genius▪H2Light

Per collegare:

▪▪ Profifilo▪verticale▪VP▪50

▪▪ Profifilo▪verticale▪VP▪100

Con:

▪▪ Profifilo▪orizzontale▪HP-F

▪▪ Profifilo▪orizzontale▪HP-BS

▪▪ Profifilo▪orizzontale▪HP-BSL

Staffffa▪di▪collegamento▪GLB AL

Dettaglio: collegamento al montante con rivetti

Funzionamento

▪▪ Posizionare▪il▪profifilo▪orizzontale▪sul▪

profifilo▪verticale▪(con▪scanalatura▪rivolta▪

verso▪la▪parete)▪utilizzando▪2▪staffffe▪di▪

collegamento▪GLB.

▪▪ Forare▪il▪profifilo▪verticale▪con▪punta▪

Ø 5 mm▪utilizzando▪i▪fori▪della▪staffffa▪di▪

collegamento▪come▪dima▪di▪foratura.

▪▪ Fissare▪la▪staffffa▪di▪collegamento▪GLB▪

con▪3▪Rivetti 4,8 x 10 mm A2.

DATI TECNICI

Adatto per profifilo Confezione Codice EAN

Art. n° [pz]

Prodotto AL

GLB AL

048906

VP 50 AL, VP 100 AL, HP-F AL, HP-BS AL e HP-BSL AL 200 4006209489062

ACCESSORI

Rivetto▪4,8▪x▪10▪

Diametro Lunghezza

Carico raccomandato

a taglio

Confezione Codice EAN

d l

F//

Art. n° [mm] [mm]

[kN] [pz]

Prodotto

Rivetto 4,8 x 10 A2

A2

511048 4,8 10

0,90 500 4048962105049
