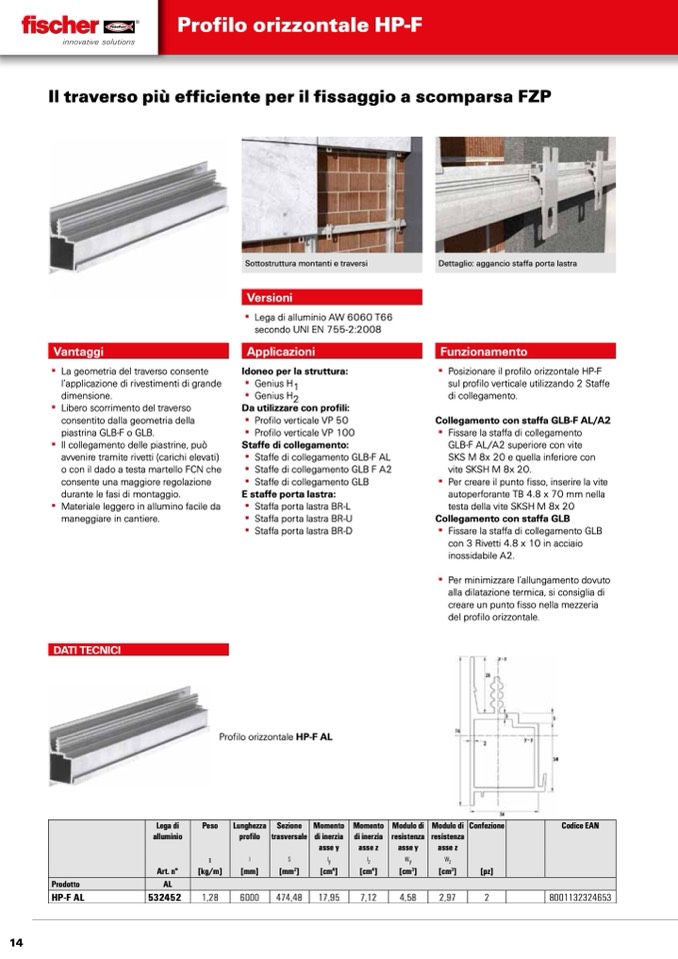

Profifilo orizzontale HP-F
Il traverso più effifficiente per il fifissaggio a scomparsa FZP
Vantaggi
▪▪ La▪geometria▪del▪traverso▪consente▪
l’applicazione▪di▪rivestimenti▪di▪grande▪
dimensione.
▪▪ Libero▪scorrimento▪del▪traverso▪
consentito▪dalla▪geometria▪della▪
piastrina▪GLB-F▪o▪GLB.
▪▪ Il▪collegamento▪delle▪piastrine,▪può▪
avvenire▪tramite▪rivetti▪(carichi▪elevati)▪
o▪con▪il▪dado▪a▪testa▪martello▪FCN▪che▪
consente▪una▪maggiore▪regolazione▪
durante▪le▪fasi▪di▪montaggio.
▪▪ Materiale▪leggero▪in▪allumino▪facile▪da▪▪
maneggiare▪in▪cantiere.▪
Sottostruttura montanti e traversi
Versioni
▪▪ Lega▪di▪alluminio▪AW▪6060▪T66▪
secondo▪UNI▪EN▪755-2:2008
Applicazioni
Idoneo per la struttura:
▪▪ Genius▪H1
▪▪ Genius▪H2
Da utilizzare con profifili:
▪▪ Profifilo▪verticale▪VP▪50
▪▪ Profifilo▪verticale▪VP▪100
Staffffe di collegamento:
▪▪ Staffffe▪di▪collegamento▪GLB-F▪AL
▪▪ Staffffe▪di▪collegamento▪GLB▪F▪A2
▪▪ Staffffe▪di▪collegamento▪GLB
E staffffe porta lastra:
▪▪ Staffffa▪porta▪lastra▪BR-L
▪▪ Staffffa▪porta▪lastra▪BR-U
▪▪ Staffffa▪porta▪lastra▪BR-D
Dettaglio: aggancio staffffa porta lastra
Funzionamento
▪▪ Posizionare▪il▪profifilo▪orizzontale▪HP-F▪
sul▪profifilo▪verticale▪utilizzando▪2▪Staffffe▪
di▪collegamento.
Collegamento con staffffa GLB-F AL/A2
▪▪ Fissare▪la▪staffffa▪di▪collegamento▪
GLB-F▪AL/A2▪superiore▪con▪vite▪
SKS M 8x 20▪e▪quella▪inferiore▪con▪
vite▪SKSH▪M 8x 20.
▪▪ Per▪creare▪il▪punto▪fifisso,▪inserire▪la▪vite▪
autoperforante▪TB 4.8 x 70▪mm▪nella▪
testa▪della▪vite▪SKSH M 8x 20
Collegamento con staffffa GLB
▪▪ Fissare▪la▪staffffa▪di▪collegamento▪GLB▪
con▪3▪Rivetti▪4.8 x 10▪in▪acciaio▪
inossidabile▪A2.
▪▪ Per▪minimizzare▪l’allungamento▪dovuto▪
alla▪dilatazione▪termica,▪si▪consiglia▪di▪
creare▪un▪punto▪fifisso▪nella▪mezzeria▪
del▪profifilo▪orizzontale.
DATI TECNICI
Profifilo▪orizzontale▪HP-F AL
Lega di
alluminio
Peso
Lunghezza
profifilo
Sezione
trasversale
Momento
di inerzia
asse y
Momento
di inerzia
asse z
Modulo di
resistenza
asse y
Modulo di
resistenza
asse z
Confezione Codice EAN
g
l S
Iy Iz Wy
Wz
Art.n°
[kg/m]
[mm]
[mm
2
]
[cm
4
]
[cm
4
]
[cm
3
]
[cm
3
]
[pz]
Prodotto
AL
HP-F AL
532452 1,28 6000 474,48 17,95 7,12 4,58 2,97
2
8001132324653
