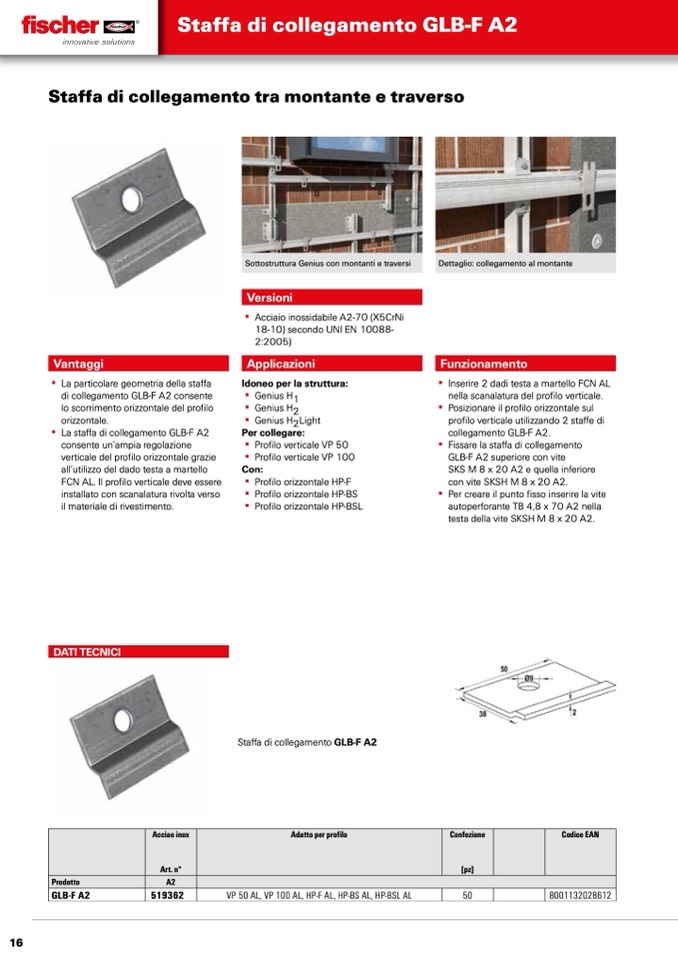

Staffffa di collegamento GLB-F A2

Staffffa di collegamento tra montante e traverso

Vantaggi

▪▪ La▪particolare▪geometria▪della▪staffffa▪

di▪collegamento▪GLB-F A2▪consente▪

lo▪scorrimento▪orizzontale▪del▪profifilo▪

orizzontale.

▪▪ La▪staffffa▪di▪collegamento▪GLB-F A2▪

consente▪un’ampia▪regolazione▪

verticale▪del▪profifilo▪orizzontale▪grazie▪

all’utilizzo▪del▪dado▪testa▪a▪martello▪

FCN AL.▪Il▪profifilo▪verticale▪deve▪essere▪

installato▪con▪scanalatura▪rivolta▪verso▪

il▪materiale▪di▪rivestimento.

Sottostruttura Genius con montanti e traversi

Versioni

▪▪ Acciaio▪inossidabile▪A2-70▪(X5CrNi▪

18-10)▪secondo▪UNI▪EN▪10088-

2:2005)

Applicazioni

Idoneo per la struttura:

▪▪ Genius▪H1

▪▪ Genius▪H2

▪▪ Genius▪H2Light

Per collegare:

▪▪ Profifilo▪verticale▪VP▪50

▪▪ Profifilo▪verticale▪VP▪100

Con:

▪▪ Profifilo▪orizzontale▪HP-F

▪▪ Profifilo▪orizzontale▪HP-BS

▪▪ Profifilo▪orizzontale▪HP-BSL▪▪

Dettaglio: collegamento al montante

Funzionamento

▪▪ Inserire▪2▪dadi▪testa▪a▪martello▪FCN AL▪

nella▪scanalatura▪del▪profifilo▪verticale.

▪▪ Posizionare▪il▪profifilo▪orizzontale▪sul▪

profifilo▪verticale▪utilizzando▪2▪staffffe▪di▪

collegamento▪GLB-F A2.

▪▪ Fissare▪la▪staffffa▪di▪collegamento▪

GLB-F A2▪superiore▪con▪vite▪

SKS M 8 x 20▪A2▪e▪quella▪inferiore▪

con▪vite▪SKSH M 8 x 20 A2.

▪▪ Per▪creare▪il▪punto▪fifisso▪inserire▪la▪vite▪

autoperforante▪TB 4,8 x 70 A2▪nella▪

testa▪della▪vite▪SKSH▪M 8 x 20 A2.

DATI TECNICI

Staffffa▪di▪collegamento▪GLB-F A2

Acciao inox

Adatto per profifilo Confezione Codice EAN

Art. n° [pz]

Prodotto A2

GLB-F A2

519362

VP 50 AL, VP 100 AL, HP-F AL, HP-BS AL, HP-BSL AL 50 8001132028612

16
