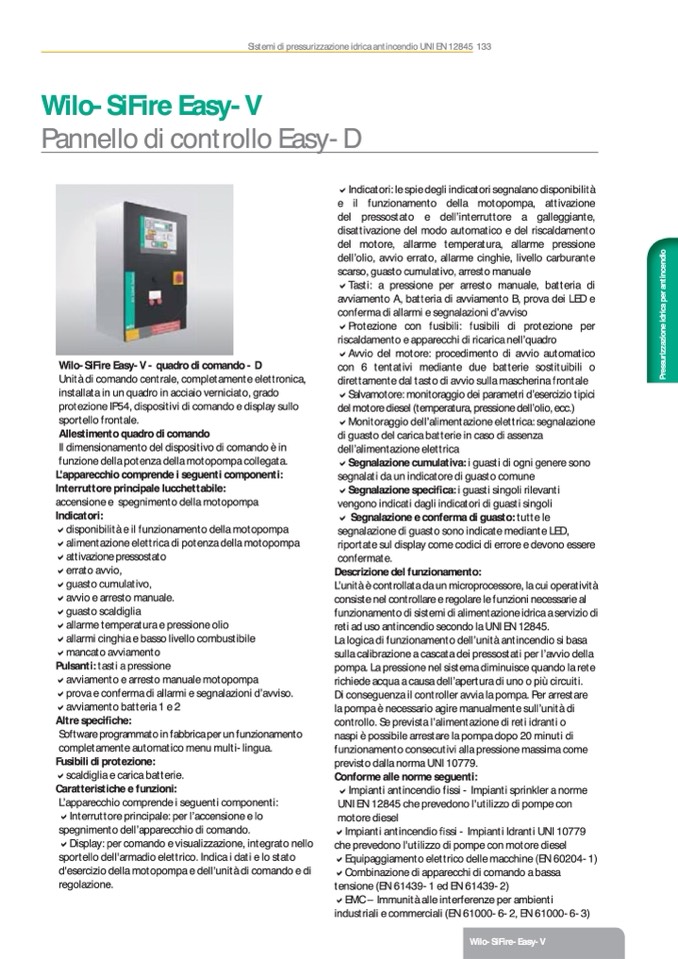

Sistemi di pressurizzazione idrica antincendio UNI EN 12845 133

Wilo-SiFire Easy-V

Pannello di controllo Easy-D

Wilo-SiFire Easy-V - quadro di comando - D

Unità di comando centrale, completamente elettronica,

installata in un quadro in acciaio verniciato, grado

protezione IP54, dispositivi di comando e display sullo

sportello frontale.

Allestimento quadro di comando

Il dimensionamento del dispositivo di comando è in

funzione della potenza della motopompa collegata.

L'apparecchio comprende i seguenti componenti:

Interruttore principale lucchettabile:

accensione e spegnimento della motopompa

Indicatori:

�disponibilità e il funzionamento della motopompa

�alimentazione elettrica di potenza della motopompa

�attivazione pressostato

�errato avvio,

�guasto cumulativo,

�avvio e arresto manuale.

�guasto scaldiglia

�allarme temperatura e pressione olio

�allarmi cinghia e basso livello combustibile

�mancato avviamento

Pulsanti: tasti a pressione

�avviamento e arresto manuale motopompa

�prova e conferma di allarmi e segnalazioni d’avviso.

�avviamento batteria 1 e 2

Altre speci�che:

Software programmato in fabbrica per un funzionamento

completamente automatico menu multi-lingua.

Fusibili di protezione:

�scaldiglia e carica batterie.

Caratteristiche e funzioni:

L’apparecchio comprende i seguenti componenti:

�Interruttore principale: per l’accensione e lo

spegnimento dell’apparecchio di comando.

�Display: per comando e visualizzazione, integrato nello

sportello dell'armadio elettrico. Indica i dati e lo stato

d'esercizio della motopompa e dell'unità di comando e di

regolazione.

�Indicatori: le spie degli indicatori segnalano disponibilità

e il funzionamento della motopompa, attivazione

del pressostato e dell’interruttore a galleggiante,

disattivazione del modo automatico e del riscaldamento

del motore, allarme temperatura, allarme pressione

dell’olio, avvio errato, allarme cinghie, livello carburante

scarso, guasto cumulativo, arresto manuale

�Tasti: a pressione per arresto manuale, batteria di

avviamento A, batteria di avviamento B, prova dei LED e

conferma di allarmi e segnalazioni d’avviso

�Protezione con fusibili: fusibili di protezione per

riscaldamento e apparecchi di ricarica nell’quadro

�Avvio del motore: procedimento di avvio automatico

con 6 tentativi mediante due batterie sostituibili o

direttamente dal tasto di avvio sulla mascherina frontale

�Salvamotore: monitoraggio dei parametri d’esercizio tipici

del motore diesel (temperatura, pressione dell’olio, ecc.)

�Monitoraggio dell’alimentazione elettrica: segnalazione

di guasto del carica batterie in caso di assenza

dell’alimentazione elettrica

�Segnalazione cumulativa: i guasti di ogni genere sono

segnalati da un indicatore di guasto comune

�Segnalazione speci�ca: i guasti singoli rilevanti

vengono indicati dagli indicatori di guasti singoli

� Segnalazione e conferma di guasto: tutte le

segnalazione di guasto sono indicate mediante LED,

riportate sul display come codici di errore e devono essere

confermate.

Descrizione del funzionamento:

L’unità è controllata da un microprocessore, la cui operatività

consiste nel controllare e regolare le funzioni necessarie al

funzionamento di sistemi di alimentazione idrica a servizio di

reti ad uso antincendio secondo la UNI EN 12845.

La logica di funzionamento dell’unità antincendio si basa

sulla calibrazione a cascata dei pressostati per l’avvio della

pompa. La pressione nel sistema diminuisce quando la rete

richiede acqua a causa dell’apertura di uno o più circuiti.

Di conseguenza il controller avvia la pompa. Per arrestare

la pompa è necessario agire manualmente sull’unità di

controllo. Se prevista l’alimentazione di reti idranti o

naspi è possibile arrestare la pompa dopo 20 minuti di

funzionamento consecutivi alla pressione massima come

previsto dalla norma UNI 10779.

Conforme alle norme seguenti:

�Impianti antincendio fissi - Impianti sprinkler a norme

UNI EN 12845 che prevedono l'utilizzo di pompe con

motore diesel

�Impianti antincendio �ssi - Impianti Idranti UNI 10779

che prevedono l'utilizzo di pompe con motore diesel

�Equipaggiamento elettrico delle macchine (EN 60204-1)

�Combinazione di apparecchi di comando a bassa

tensione (EN 61439-1 ed EN 61439-2)

�EMC – Immunità alle interferenze per ambienti

industriali e commerciali (EN 61000-6-2, EN 61000-6-3)
