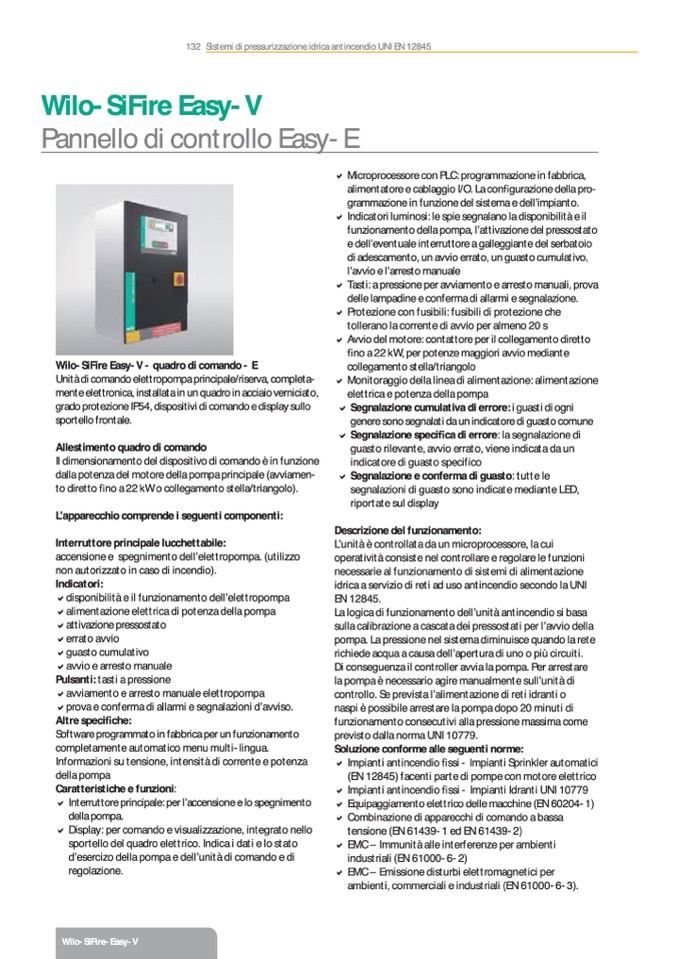

132 Sistemi di pressurizzazione idrica antincendio UNI EN 12845
Wilo-SiFire Easy-V - quadro di comando - E
Unità di comando elettropompa principale/riserva, completa-
mente elettronica, installata in un quadro in acciaio verniciato,
grado protezione IP54, dispositivi di comando e display sullo
sportello frontale.
Allestimento quadro di comando
Il dimensionamento del dispositivo di comando è in funzione
dalla potenza del motore della pompa principale (avviamen-
to diretto no a 22 kW o collegamento stella/triangolo).
L’apparecchio comprende i seguenti componenti:
Interruttore principale lucchettabile:
accensione e spegnimento dell’elettropompa. (utilizzo
non autorizzato in caso di incendio).
Indicatori:
disponibilità e il funzionamento dell’elettropompa
alimentazione elettrica di potenza della pompa
attivazione pressostato
errato avvio
guasto cumulativo
avvio e arresto manuale
Pulsanti: tasti a pressione
avviamento e arresto manuale elettropompa
prova e conferma di allarmi e segnalazioni d’avviso.
Altre speciche:
Software programmato in fabbrica per un funzionamento
completamente automatico menu multi-lingua.
Informazioni su tensione, intensità di corrente e potenza
della pompa
Caratteristiche e funzioni:
Interruttore principale: per l’accensione e lo spegnimento
della pompa.
Display: per comando e visualizzazione, integrato nello
sportello del quadro elettrico. Indica i dati e lo stato
d’esercizo della pompa e dell’unità di comando e di
regolazione.
Microprocessore con PLC: programmazione in fabbrica,
alimentatore e cablaggio I/O. La congurazione della pro-
grammazione in funzione del sistema e dell’impianto.
Indicatori luminosi: le spie segnalano la disponibilità e il
funzionamento della pompa, l’attivazione del pressostato
e dell’eventuale interruttore a galleggiante del serbatoio
di adescamento, un avvio errato, un guasto cumulativo,
l’avvio e l’arresto manuale
Tasti: a pressione per avviamento e arresto manuali, prova
delle lampadine e conferma di allarmi e segnalazione.
Protezione con fusibili: fusibili di protezione che
tollerano la corrente di avvio per almeno 20 s
Avvio del motore: contattore per il collegamento diretto
no a 22 kW, per potenze maggiori avvio mediante
collegamento stella/triangolo
Monitoraggio della linea di alimentazione: alimentazione
elettrica e potenza della pompa
Segnalazione cumulativa di errore: i guasti di ogni
genere sono segnalati da un indicatore di guasto comune
Segnalazione specica di errore: la segnalazione di
guasto rilevante, avvio errato, viene indicata da un
indicatore di guasto specifico
Segnalazione e conferma di guasto: tutte le
segnalazioni di guasto sono indicate mediante LED,
riportate sul display
Descrizione del funzionamento:
L’unità è controllata da un microprocessore, la cui
operatività consiste nel controllare e regolare le funzioni
necessarie al funzionamento di sistemi di alimentazione
idrica a servizio di reti ad uso antincendio secondo la UNI
EN 12845.
La logica di funzionamento dell’unità antincendio si basa
sulla calibrazione a cascata dei pressostati per l’avvio della
pompa. La pressione nel sistema diminuisce quando la rete
richiede acqua a causa dell’apertura di uno o più circuiti.
Di conseguenza il controller avvia la pompa. Per arrestare
la pompa è necessario agire manualmente sull’unità di
controllo. Se prevista l’alimentazione di reti idranti o
naspi è possibile arrestare la pompa dopo 20 minuti di
funzionamento consecutivi alla pressione massima come
previsto dalla norma UNI 10779.
Soluzione conforme alle seguenti norme:
Impianti antincendio ssi - Impianti Sprinkler automatici
(EN 12845) facenti parte di pompe con motore elettrico
Impianti antincendio ssi - Impianti Idranti UNI 10779
Equipaggiamento elettrico delle macchine (EN 60204-1)
Combinazione di apparecchi di comando a bassa
tensione (EN 61439-1 ed EN 61439-2)
EMC – Immunità alle interferenze per ambienti
industriali (EN 61000-6-2)
EMC – Emissione disturbi elettromagnetici per
Wilo-SiFire-Easy-V
ambienti, commerciali e industriali (EN 61000-6-3).
