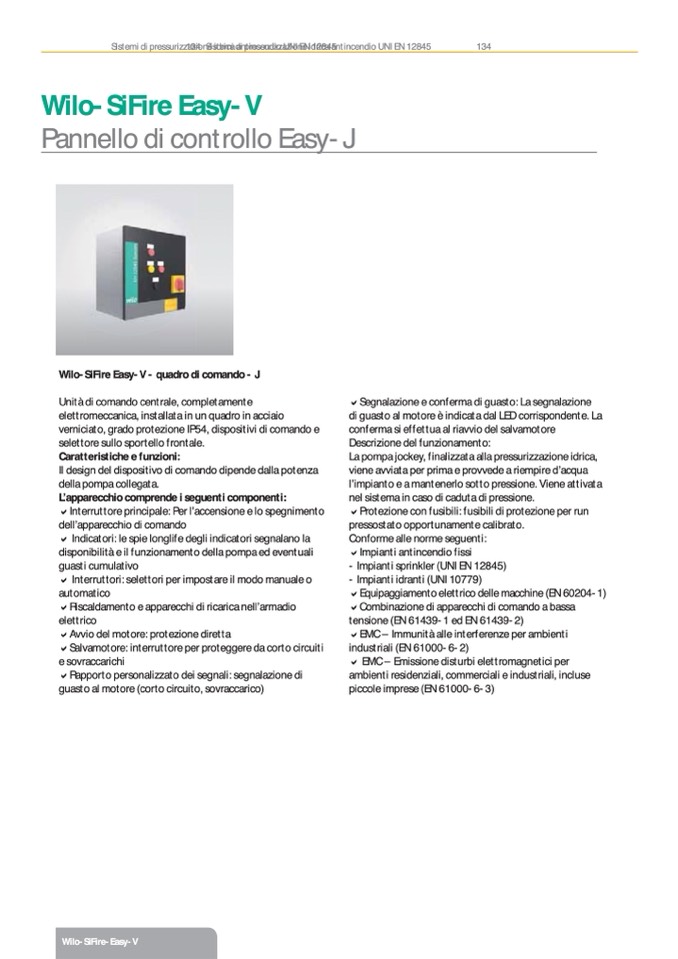

Wilo-SiFire Easy-V

Pannello di controllo Easy-J

Wilo-SiFire Easy-V - quadro di comando - J

Unità di comando centrale, completamente

elettromeccanica, installata in un quadro in acciaio

verniciato, grado protezione IP54, dispositivi di comando e

selettore sullo sportello frontale.

Caratteristiche e funzioni:

Il design del dispositivo di comando dipende dalla potenza

della pompa collegata.

L’apparecchio comprende i seguenti componenti:

�Interruttore principale: Per l’accensione e lo spegnimento

dell’apparecchio di comando

� Indicatori: le spie longlife degli indicatori segnalano la

disponibilità e il funzionamento della pompa ed eventuali

guasti cumulativo

� Interruttori: selettori per impostare il modo manuale o

automatico

�Riscaldamento e apparecchi di ricarica nell’armadio

elettrico

�Avvio del motore: protezione diretta

�Salvamotore: interruttore per proteggere da corto circuiti

e sovraccarichi

�Rapporto personalizzato dei segnali: segnalazione di

guasto al motore (corto circuito, sovraccarico)

�Segnalazione e conferma di guasto: La segnalazione

di guasto al motore è indicata dal LED corrispondente. La

conferma si effettua al riavvio del salvamotore

Descrizione del funzionamento:

La pompa jockey, finalizzata alla pressurizzazione idrica,

viene avviata per prima e provvede a riempire d’acqua

l’impianto e a mantenerlo sotto pressione. Viene attivata

nel sistema in caso di caduta di pressione.

�Protezione con fusibili: fusibili di protezione per run

pressostato opportunamente calibrato.

Conforme alle norme seguenti:

�Impianti antincendio fissi

- Impianti sprinkler (UNI EN 12845)

- Impianti idranti (UNI 10779)

�Equipaggiamento elettrico delle macchine (EN 60204-1)

�Combinazione di apparecchi di comando a bassa

tensione (EN 61439-1 ed EN 61439-2)

�EMC – Immunità alle interferenze per ambienti

industriali (EN 61000-6-2)

� EMC – Emissione disturbi elettromagnetici per

ambienti residenziali, commerciali e industriali, incluse

piccole imprese (EN 61000-6-3)

Wilo-SiFire-Easy-V
