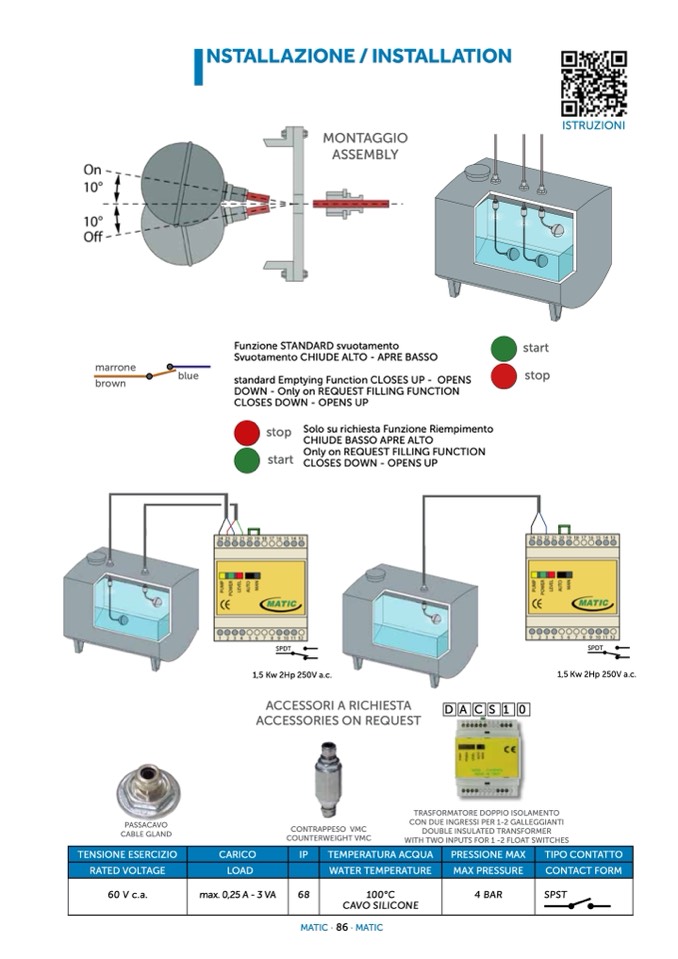

I

NSTALLAZIONE / INSTALLATION

MONTAGGIO

ASSEMBLY

ISTRUZIONI

marrone

brown

blue

standard Emptying Function CLOSES UP - OPENS

stop

DOWN - Only on REQUEST FILLING FUNCTION

CLOSES DOWN - OPENS UP

Funzione STANDARD svuotamento

Svuotamento CHIUDE ALTO - APRE BASSO

start

stop

start

Solo su richiesta Funzione Riempimento

CHIUDE BASSO APRE ALTO

Only on REQUEST FILLING FUNCTION

CLOSES DOWN - OPENS UP

SPDT

1,5 Kw 2Hp 250V a.c.

ACCESSORI A RICHIESTA

ACCESSORIES ON REQUEST

SPDT

1,5 Kw 2Hp 250V a.c.

DACS10

PASSACAVO

CABLE GLAND

CONTRAPPESO VMC

COUNTERWEIGHT VMC

TRASFORMATORE DOPPIO ISOLAMENTO

CON DUE INGRESSI PER 1-2 GALLEGGIANTI

DOUBLE INSULATED TRANSFORMER

WITH TWO INPUTS FOR 1 -2 FLOAT SWITCHES

TENSIONE ESERCIZIO

CARICO

IP

TEMPERATURA ACQUA

PRESSIONE MAX

TIPO CONTATTO

RATED VOLTAGE

LOAD

WATER TEMPERATURE

MAX PRESSURE

CONTACT FORM

60 V c.a.

max.0,25A-3VA

68

100°C

CAVO SILICONE

4 BAR

SPST

MATIC · 86 · MATIC
