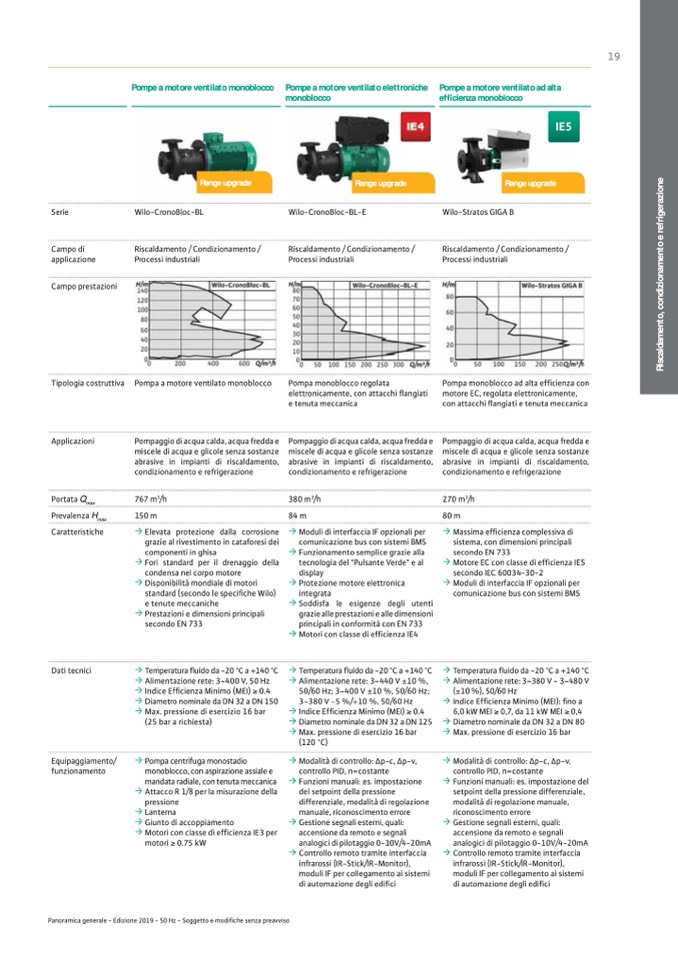

19

Pompe a motore ventilato monoblocco

Pompe a motore ventilato elettroniche

monoblocco

Pompe a motore ventilato ad alta

ef�cienza monoblocco

Pompa monoblocco ad alta ef�cienza con

motore EC, regolata elettronicamente,

con attacchi �angiati e tenuta meccanica

Range upgrade

Range upgrade

Range upgrade

Serie

Wilo-CronoBloc-BL

Wilo-CronoBloc-BL-E

Wilo-Stratos GIGA B

Campo di

applicazione

Riscaldamento / Condizionamento /

Processi industriali

Riscaldamento / Condizionamento /

Processi industriali

Riscaldamento / Condizionamento /

Processi industriali

Campo prestazioni

Tipologia costruttiva

Pompa a motore ventilato monoblocco

Applicazioni

Pompaggio di acqua calda, acqua fredda e

miscele di acqua e glicole senza sostanze

abrasive in impianti di riscaldamento,

condizionamento e refrigerazione

Pompa monoblocco regolata

elettronicamente, con attacchi �angiati

e tenuta meccanica

Pompaggio di acqua calda, acqua fredda e

miscele di acqua e glicole senza sostanze

abrasive in impianti di riscaldamento,

condizionamento e refrigerazione

Pompaggio di acqua calda, acqua fredda e

miscele di acqua e glicole senza sostanze

abrasive in impianti di riscaldamento,

condizionamento e refrigerazione

Portata Q

max

767 m

3

/h

380 m

3

/h

270 m

3

/h

Prevalenza H

max

150 m

84m

80 m

Caratteristiche

�Elevata protezione dalla corrosione

grazie al rivestimento in cataforesi dei

componenti in ghisa

� Fori standard per il drenaggio della

condensa nel corpo motore

� Disponibilità mondiale di motori

standard (secondo le speci�che Wilo)

e tenute meccaniche

� Prestazioni e dimensioni principali

secondo EN 733

� Moduli di interfaccia IF opzionali per

comunicazione bus con sistemi BMS

� Funzionamento semplice grazie alla

tecnologia del "Pulsante Verde" e al

display

� Protezione motore elettronica

integrata

�Soddisfa le esigenze degli utenti

grazie alle prestazioni e alle dimensioni

principali in conformità con EN 733

� Motori con classe di ef�cienza IE4

� Massima ef�cienza complessiva di

sistema, con dimensioni principali

secondo EN 733

� Motore EC con classe di ef�cienza IE5

secondo IEC 60034-30-2

� Moduli di interfaccia IF opzionali per

comunicazione bus con sistemi BMS

Dati tecnici

� Temperatura �uido da -20 °C a +140 °C

� Alimentazione rete: 3~400 V, 50 Hz

� Indice Ef�cienza Minimo (MEI) � 0.4

� Diametro nominale da DN 32 a DN 150

� Max. pressione di esercizio 16 bar

(25 bar a richiesta)

� Temperatura �uido da -20 °C a +140 °C

� Alimentazione rete: 3~440 V ±10 %,

50/60 Hz; 3~400 V ±10 %, 50/60 Hz;

3~380 V -5 %/+10 %, 50/60 Hz

� Indice Ef�cienza Minimo (MEI) � 0.4

� Diametro nominale da DN 32 a DN 125

� Max. pressione di esercizio 16 bar

(120 °C)

� Temperatura �uido da -20 °C a +140 °C

� Alimentazione rete: 3~380 V - 3~480 V

(±10 %), 50/60 Hz

� Indice Ef�cienza Minimo (MEI): �no a

6,0 kW MEI � 0,7, da 11 kW MEI � 0,4

� Diametro nominale da DN 32 a DN 80

� Max. pressione di esercizio 16 bar

Equipaggiamento/

funzionamento

� Pompa centrifuga monostadio

monoblocco, con aspirazione assiale e

mandata radiale, con tenuta meccanica

� Attacco R 1/8 per la misurazione della

pressione

� Lanterna

� Giunto di accoppiamento

� Motori con classe di ef�cienza IE3 per

motori � 0.75 kW

� Modalità di controllo: �p-c, �p-v,

controllo PID, n=costante

� Funzioni manuali: es. impostazione

del setpoint della pressione

differenziale, modalità di regolazione

manuale, riconoscimento errore

� Gestione segnali esterni, quali:

accensione da remoto e segnali

analogici di pilotaggio 0-10V/4-20mA

� Controllo remoto tramite interfaccia

infrarossi (IR-Stick/IR-Monitor),

moduli IF per collegamento ai sistemi

di automazione degli edi�ci

� Modalità di controllo: �p-c, �p-v,

controllo PID, n=costante

� Funzioni manuali: es. impostazione del

setpoint della pressione differenziale,

modalità di regolazione manuale,

riconoscimento errore

� Gestione segnali esterni, quali:

accensione da remoto e segnali

analogici di pilotaggio 0-10V/4-20mA

� Controllo remoto tramite interfaccia

infrarossi (IR-Stick/IR-Monitor),

moduli IF per collegamento ai sistemi

di automazione degli edi�ci

Panoramica generale - Edizione 2019 - 50 Hz - Soggetto e modifiche senza preavviso
