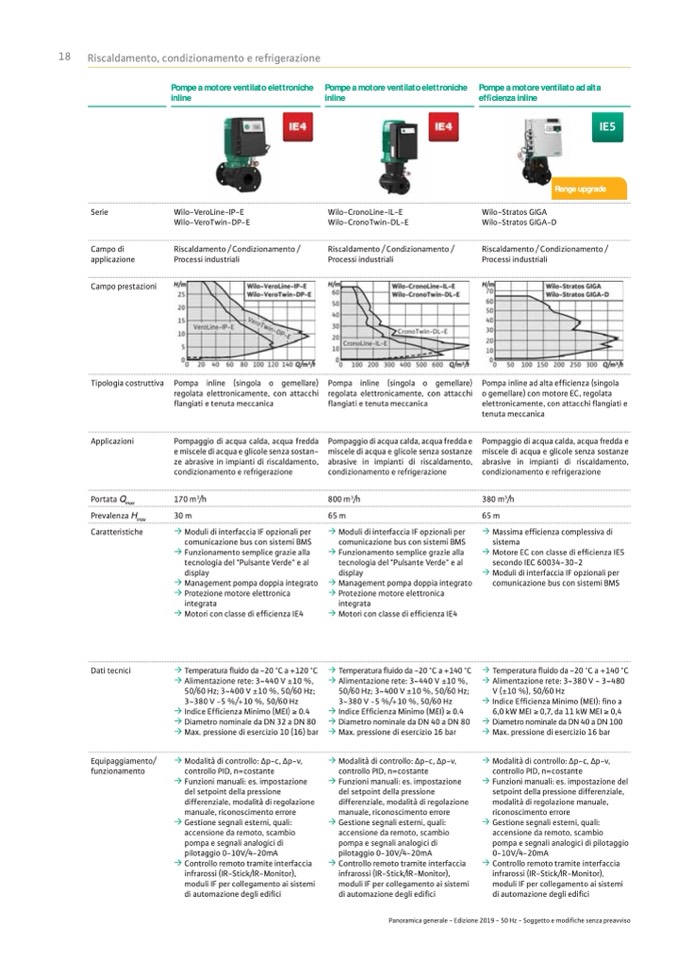

18

Riscaldamento, condizionamento e refrigerazione

Pompe a motore ventilato elettroniche

inline

Pompe a motore ventilato elettroniche

inline

Pompe a motore ventilato ad alta

ef�cienza inline

Pompa inline ad alta ef�cienza (singola

o gemellare) con motore EC, regolata

elettronicamente, con attacchi �angiati e

tenuta meccanica

Range upgrade

Serie

Wilo-VeroLine-IP-E

Wilo-VeroTwin-DP-E

Wilo-CronoLine-IL-E

Wilo-CronoTwin-DL-E

Wilo-Stratos GIGA

Wilo-Stratos GIGA-D

Campo di

applicazione

Riscaldamento / Condizionamento /

Processi industriali

Riscaldamento / Condizionamento /

Processi industriali

Riscaldamento / Condizionamento /

Processi industriali

Campo prestazioni

Tipologia costruttiva

Pompa inline (singola o gemellare)

regolata elettronicamente, con attacchi

�angiati e tenuta meccanica

Pompa inline (singola o gemellare)

regolata elettronicamente, con attacchi

�angiati e tenuta meccanica

Applicazioni

Pompaggio di acqua calda, acqua fredda

e miscele di acqua e glicole senza sostan-

ze abrasive in impianti di riscaldamento,

condizionamento e refrigerazione

Pompaggio di acqua calda, acqua fredda e

miscele di acqua e glicole senza sostanze

abrasive in impianti di riscaldamento,

condizionamento e refrigerazione

Pompaggio di acqua calda, acqua fredda e

miscele di acqua e glicole senza sostanze

abrasive in impianti di riscaldamento,

condizionamento e refrigerazione

Portata Q

max

170 m

3

/h

800 m

3

/h

380 m

3

/h

Prevalenza H

max

30 m

65m

65 m

Caratteristiche

� Moduli di interfaccia IF opzionali per

comunicazione bus con sistemi BMS

� Funzionamento semplice grazie alla

tecnologia del "Pulsante Verde" e al

display

� Management pompa doppia integrato

� Protezione motore elettronica

integrata

� Motori con classe di ef�cienza IE4

� Moduli di interfaccia IF opzionali per

comunicazione bus con sistemi BMS

� Funzionamento semplice grazie alla

tecnologia del "Pulsante Verde" e al

display

� Management pompa doppia integrato

� Protezione motore elettronica

integrata

� Motori con classe di ef�cienza IE4

� Massima ef�cienza complessiva di

sistema

� Motore EC con classe di ef�cienza IE5

secondo IEC 60034-30-2

� Moduli di interfaccia IF opzionali per

comunicazione bus con sistemi BMS

Dati tecnici

� Temperatura �uido da -20 °C a +120 °C

� Alimentazione rete: 3~440 V ±10 %,

50/60 Hz; 3~400 V ±10 %, 50/60 Hz;

3~380 V -5 %/+10 %, 50/60 Hz

� Indice Ef�cienza Minimo (MEI) � 0.4

� Diametro nominale da DN 32 a DN 80

� Max. pressione di esercizio 10 (16) bar

� Temperatura �uido da -20 °C a +140 °C

� Alimentazione rete: 3~440 V ±10 %,

50/60 Hz; 3~400 V ±10 %, 50/60 Hz;

3~380 V -5 %/+10 %, 50/60 Hz

� Indice Ef�cienza Minimo (MEI) � 0.4

� Diametro nominale da DN 40 a DN 80

� Max. pressione di esercizio 16 bar

� Temperatura �uido da -20 °C a +140 °C

� Alimentazione rete: 3~380 V - 3~480

V (±10 %), 50/60 Hz

� Indice Ef�cienza Minimo (MEI): �no a

6,0 kW MEI � 0,7, da 11 kW MEI � 0,4

� Diametro nominale da DN 40 a DN 100

� Max. pressione di esercizio 16 bar

Equipaggiamento/

funzionamento

� Modalità di controllo: �p-c, �p-v,

controllo PID, n=costante

� Funzioni manuali: es. impostazione

del setpoint della pressione

differenziale, modalità di regolazione

manuale, riconoscimento errore

� Gestione segnali esterni, quali:

accensione da remoto, scambio

pompa e segnali analogici di

pilotaggio 0-10V/4-20mA

� Controllo remoto tramite interfaccia

infrarossi (IR-Stick/IR-Monitor),

moduli IF per collegamento ai sistemi

di automazione degli edi�ci

� Modalità di controllo: �p-c, �p-v,

controllo PID, n=costante

� Funzioni manuali: es. impostazione

del setpoint della pressione

differenziale, modalità di regolazione

manuale, riconoscimento errore

� Gestione segnali esterni, quali:

accensione da remoto, scambio

pompa e segnali analogici di

pilotaggio 0-10V/4-20mA

� Controllo remoto tramite interfaccia

infrarossi (IR-Stick/IR-Monitor),

moduli IF per collegamento ai sistemi

di automazione degli edi�ci

� Modalità di controllo: �p-c, �p-v,

controllo PID, n=costante

� Funzioni manuali: es. impostazione del

setpoint della pressione differenziale,

modalità di regolazione manuale,

riconoscimento errore

� Gestione segnali esterni, quali:

accensione da remoto, scambio

pompa e segnali analogici di pilotaggio

0-10V/4-20mA

� Controllo remoto tramite interfaccia

infrarossi (IR-Stick/IR-Monitor),

moduli IF per collegamento ai sistemi

di automazione degli edi�ci

Panoramica generale - Edizione 2019 - 50 Hz - Soggetto e modifiche senza preavviso
