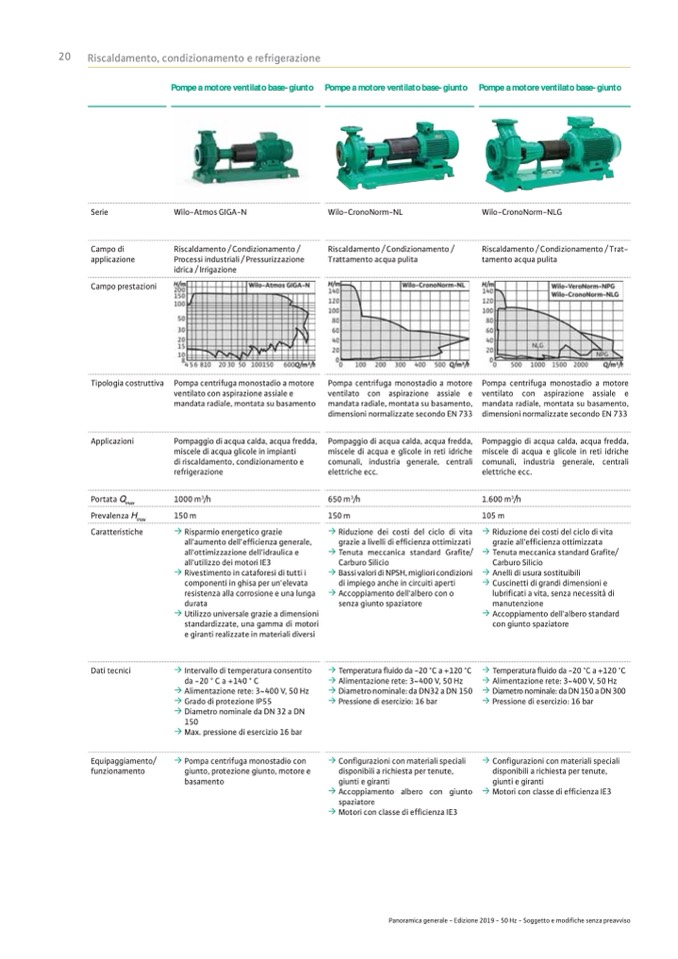

20

Riscaldamento, condizionamento e refrigerazione

Pompe a motore ventilato base-giunto

Pompe a motore ventilato base-giunto

Pompe a motore ventilato base-giunto

Serie

Wilo-Atmos GIGA-N

Wilo-CronoNorm-NL

Wilo-CronoNorm-NLG

Campo di

applicazione

Riscaldamento / Condizionamento /

Processi industriali / Pressurizzazione

idrica / Irrigazione

Riscaldamento / Condizionamento /

Trattamento acqua pulita

Riscaldamento / Condizionamento / Trat-

tamento acqua pulita

Campo prestazioni

Tipologia costruttiva

Pompa centrifuga monostadio a motore

ventilato con aspirazione assiale e

mandata radiale, montata su basamento

Pompa centrifuga monostadio a motore

ventilato con aspirazione assiale e

mandata radiale, montata su basamento,

dimensioni normalizzate secondo EN 733

Pompa centrifuga monostadio a motore

ventilato con aspirazione assiale e

mandata radiale, montata su basamento,

dimensioni normalizzate secondo EN 733

Applicazioni

Pompaggio di acqua calda, acqua fredda,

miscele di acqua glicole in impianti

di riscaldamento, condizionamento e

refrigerazione

Pompaggio di acqua calda, acqua fredda,

miscele di acqua e glicole in reti idriche

comunali, industria generale, centrali

elettriche ecc.

Pompaggio di acqua calda, acqua fredda,

miscele di acqua e glicole in reti idriche

comunali, industria generale, centrali

elettriche ecc.

Portata Q

max

1000 m

3

/h

650 m

3

/h

1.600 m

3

/h

Prevalenza H

max

150 m

105 m

Caratteristiche

� Risparmio energetico grazie

all'aumento dell'ef�cienza generale,

all'ottimizzazione dell'idraulica e

all'utilizzo dei motori IE3

� Rivestimento in cataforesi di tutti i

componenti in ghisa per un'elevata

resistenza alla corrosione e una lunga

durata

� Utilizzo universale grazie a dimensioni

standardizzate, una gamma di motori

e giranti realizzate in materiali diversi

150 m

� Riduzione dei costi del ciclo di vita

grazie a livelli di ef�cienza ottimizzati

�Tenuta meccanica standard Gra�te/

Carburo Silicio

� Bassi valori di NPSH, migliori condizioni

di impiego anche in circuiti aperti

� Accoppiamento dell'albero con o

senza giunto spaziatore

Dati tecnici

� Intervallo di temperatura consentito

da -20 ° C a +140 ° C

� Alimentazione rete: 3~400 V, 50 Hz

� Grado di protezione IP55

� Diametro nominale da DN 32 a DN

150

� Max. pressione di esercizio 16 bar

� Temperatura �uido da -20 °C a +120 °C

� Alimentazione rete: 3~400 V, 50 Hz

� Diametro nominale: da DN32 a DN 150

� Pressione di esercizio: 16 bar

� Temperatura �uido da -20 °C a +120 °C

� Alimentazione rete: 3~400 V, 50 Hz

� Diametro nominale: da DN 150 a DN 300

� Pressione di esercizio: 16 bar

Equipaggiamento/

funzionamento

� Pompa centrifuga monostadio con

giunto, protezione giunto, motore e

basamento

� Con�gurazioni con materiali speciali

disponibili a richiesta per tenute,

giunti e giranti

� Accoppiamento albero con giunto

spaziatore

� Motori con classe di ef�cienza IE3

� Riduzione dei costi del ciclo di vita

grazie all'ef�cienza ottimizzata

� Tenuta meccanica standard Gra�te/

Carburo Silicio

� Anelli di usura sostituibili

� Cuscinetti di grandi dimensioni e

lubri�cati a vita, senza necessità di

manutenzione

� Accoppiamento dell'albero standard

con giunto spaziatore

� Con�gurazioni con materiali speciali

disponibili a richiesta per tenute,

giunti e giranti

� Motori con classe di ef�cienza IE3

Panoramica generale - Edizione 2019 - 50 Hz - Soggetto e modifiche senza preavviso
