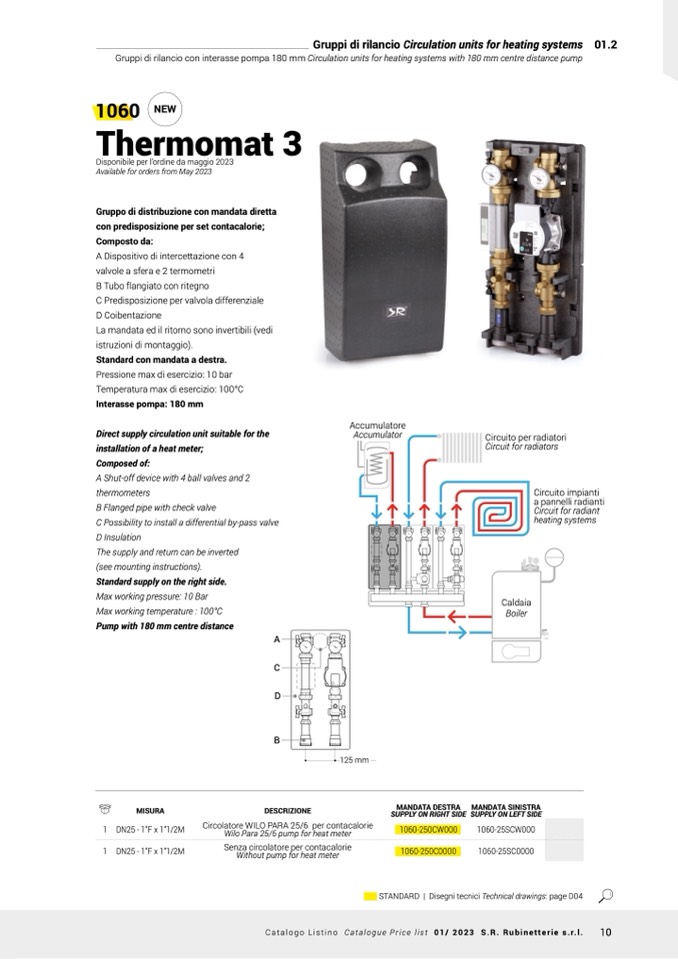

Gruppi di rilancio Circulation units for heating systems 01.2

Gruppi di rilancio con interasse pompa 180 mm Circulation units for heating systems with 180 mm centre distance pump

1060

Thermomat 3

Disponibile per l’ordine da maggio 2023

Available for orders from May 2023

Gruppo di distribuzione con mandata diretta

con predisposizione per set contacalorie;

Composto da:

A Dispositivo di intercettazione con 4

valvole a sfera e 2 termometri

B Tubo flangiato con ritegno

C Predisposizione per valvola differenziale

D Coibentazione

La mandata ed il ritorno sono invertibili (vedi

istruzioni di montaggio).

Standard con mandata a destra.

Pressione max di esercizio: 10 bar

Temperatura max di esercizio: 100°C

Interasse pompa: 180 mm

Direct supply circulation unit suitable for the

installation of a heat meter;

Composed of:

A Shut-off device with 4 ball valves and 2

thermometers

B Flanged pipe with check valve

C Possibility to install a differential by-pass valve

D Insulation

The supply and return can be inverted

(see mounting instructions).

Standard supply on the right side.

Max working pressure: 10 Bar

Max working temperature : 100°C

Pump with 180 mm centre distance

NEW

Accumulatore

Accumulator

Circuito per radiatori

Circuit for radiators

Circuito impianti

a pannelli radianti

Circuit for radiant

heating systems

A

C

D

B

DESCRIZIONE

125 mm

Caldaia

Boiler

MISURA

1 DN25 - 1”F x 1”1/2M

1 DN25 - 1”F x 1”1/2M

MANDATA DESTRA

MANDATA SINISTRA

Wilo Para 25/6 pump for heat meter

SUPPLY ON RIGHT SIDE

SUPPLY ON LEFT SIDE

1060-25SCW000

1060-25SC0000

Circolatore WILO PARA 25/6 per contacalorie

1060-250CW000

1060-250C0000

Senza circolatore per contacalorie

Without pump for heat meter

STANDARD | Disegni tecnici Technical drawings: page D04

Catalogo Listino Catalogue Price list 01/ 2023 S.R. Rubinetterie s.r.l.

10
