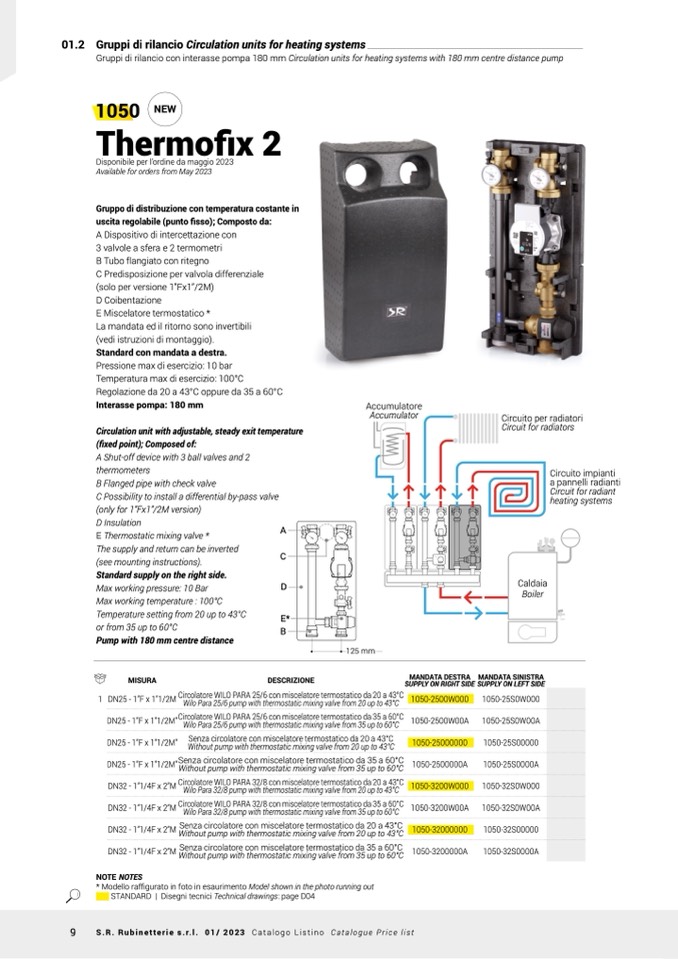

01.2 Gruppi di rilancio Circulation units for heating systems
Gruppi di rilancio con interasse pompa 180 mm Circulation units for heating systems with 180 mm centre distance pump
1050
Thermofix 2
Disponibile per l’ordine da maggio 2023
Available for orders from May 2023
Gruppo di distribuzione con temperatura costante in
uscita regolabile (punto fisso); Composto da:
A Dispositivo di intercettazione con
3 valvole a sfera e 2 termometri
B Tubo flangiato con ritegno
C Predisposizione per valvola differenziale
(solo per versione 1”Fx1”/2M)
D Coibentazione
E Miscelatore termostatico *
La mandata ed il ritorno sono invertibili
(vedi istruzioni di montaggio).
Standard con mandata a destra.
Pressione max di esercizio: 10 bar
Temperatura max di esercizio: 100°C
Regolazione da 20 a 43°C oppure da 35 a 60°C
Interasse pompa: 180 mm
Circulation unit with adjustable, steady exit temperature
(fixed point); Composed of:
A Shut-off device with 3 ball valves and 2
thermometers
B Flanged pipe with check valve
C Possibility to install a differential by-pass valve
(only for 1”Fx1”/2M version)
D Insulation
E Thermostatic mixing valve *
The supply and return can be inverted
(see mounting instructions).
Standard supply on the right side.
Max working pressure: 10 Bar
D
Max working temperature : 100°C
Temperature setting from 20 up to 43°C
or from 35 up to 60°C
Pump with 180 mm centre distance
NEW
Accumulatore
Accumulator
Circuito per radiatori
Circuit for radiators
Circuito impianti
a pannelli radianti
Circuit for radiant
heating systems
A
C
E*
B
DESCRIZIONE
125 mm
Caldaia
Boiler
MANDATA SINISTRA
MISURA
MANDATA DESTRA
SUPPLY ON RIGHT SIDE SUPPLY ON LEFT SIDE
1
DN25 - 1”F x 1”1/2M
Circolatore WILO PARA 25/6 con miscelatore termostatico da 20 a 43°C
1050-2500W000
1050-2500W00A
1050-25000000
1050-2500000A
1050-3200W000
1050-3200W00A
1050-32000000
1050-3200000A
1050-25S0W000
1050-25S0W00A
1050-25S00000
1050-25S0000A
1050-32S0W000
1050-32S0W00A
1050-32S00000
1050-32S0000A
Wilo Para 25/6 pump with thermostatic mixing valve from 20 up to 43°C
DN25 - 1”F x 1”1/2M”
Circolatore WILO PARA 25/6 con miscelatore termostatico da 35 a 60°C
Wilo Para 25/6 pump with thermostatic mixing valve from 35 up to 60°C
DN25 - 1”F x 1”1/2M”
Senza circolatore con miscelatore termostatico da 20 a 43°C
Without pump with thermostatic mixing valve from 20 up to 43°C
DN25 - 1”F x 1”1/2M”
Senza circolatore con miscelatore termostatico da 35 a 60°C
Without pump with thermostatic mixing valve from 35 up to 60°C
DN32 - 1”1/4F x 2”M
Circolatore WILO PARA 32/8 con miscelatore termostatico da 20 a 43°C
Wilo Para 32/8 pump with thermostatic mixing valve from 20 up to 43°C
DN32 - 1”1/4F x 2”M
Circolatore WILO PARA 32/8 con miscelatore termostatico da 35 a 60°C
Wilo Para 32/8 pump with thermostatic mixing valve from 35 up to 60°C
DN32 - 1”1/4F x 2”M
Senza circolatore con miscelatore termostatico da 20 a 43°C
Without pump with thermostatic mixing valve from 20 up to 43°C
DN32 - 1”1/4F x 2”M
Senza circolatore con miscelatore termostatico da 35 a 60°C
Without pump with thermostatic mixing valve from 35 up to 60°C
NOTE NOTES
* Modello raffigurato in foto in esaurimento Model shown in the photo running out
STANDARD | Disegni tecnici Technical drawings: page D04
