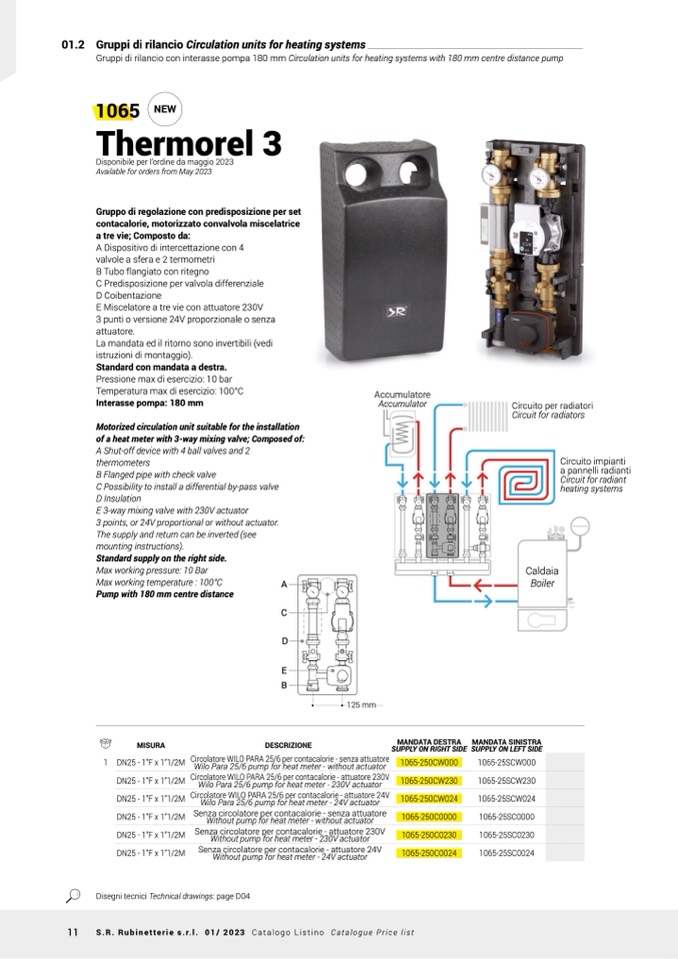

01.2 Gruppi di rilancio Circulation units for heating systems
Gruppi di rilancio con interasse pompa 180 mm Circulation units for heating systems with 180 mm centre distance pump
1065
Thermorel 3
Disponibile per l’ordine da maggio 2023
Available for orders from May 2023
Gruppo di regolazione con predisposizione per set
contacalorie, motorizzato convalvola miscelatrice
a tre vie; Composto da:
A Dispositivo di intercettazione con 4
valvole a sfera e 2 termometri
B Tubo flangiato con ritegno
C Predisposizione per valvola differenziale
D Coibentazione
E Miscelatore a tre vie con attuatore 230V
3 punti o versione 24V proporzionale o senza
attuatore.
La mandata ed il ritorno sono invertibili (vedi
istruzioni di montaggio).
Standard con mandata a destra.
Pressione max di esercizio: 10 bar
Temperatura max di esercizio: 100°C
Interasse pompa: 180 mm
Motorized circulation unit suitable for the installation
of a heat meter with 3-way mixing valve; Composed of:
A Shut-off device with 4 ball valves and 2
thermometers
NEW
Accumulatore
Accumulator
Circuito per radiatori
Circuit for radiators
B Flanged pipe with check valve
C Possibility to install a differential by-pass valve
D Insulation
E 3-way mixing valve with 230V actuator
3 points, or 24V proportional or without actuator.
The supply and return can be inverted (see
mounting instructions).
Standard supply on the right side.
Max working pressure: 10 Bar
Max working temperature : 100°C
Pump with 180 mm centre distance
Circuito impianti
a pannelli radianti
Circuit for radiant
heating systems
A
C
D
E
B
DESCRIZIONE
Caldaia
Boiler
125 mm
MISURA
1 DN25 - 1”F x 1”1/2M
DN25 - 1”F x 1”1/2M
DN25 - 1”F x 1”1/2M
DN25 - 1”F x 1”1/2M
DN25 - 1”F x 1”1/2M
DN25 - 1”F x 1”1/2M
MANDATA DESTRA
MANDATA SINISTRA
SUPPLY ON RIGHT SIDE
SUPPLY ON LEFT SIDE
Circolatore WILO PARA 25/6 per contacalorie - senza attuatore
1065-250CW000
1065-250CW230
1065-250CW024
1065-250C0000
1065-250C0230
1065-250C0024
1065-25SCW000
1065-25SCW230
1065-25SCW024
1065-25SC0000
1065-25SC0230
1065-25SC0024
Wilo Para 25/6 pump for heat meter - without actuator
Circolatore WILO PARA 25/6 per contacalorie - attuatore 230V
Wilo Para 25/6 pump for heat meter - 230V actuator
Circolatore WILO PARA 25/6 per contacalorie - attuatore 24V
Wilo Para 25/6 pump for heat meter - 24V actuator
Senza circolatore per contacalorie - senza attuatore
Without pump for heat meter - without actuator
Senza circolatore per contacalorie - attuatore 230V
Without pump for heat meter - 230V actuator
Disegni tecnici Technical drawings: page D04
Senza circolatore per contacalorie - attuatore 24V
Without pump for heat meter - 24V actuator
11 S.R. Rubinetterie s.r.l. 01/ 2023 Catalogo Listino Catalogue Price list
