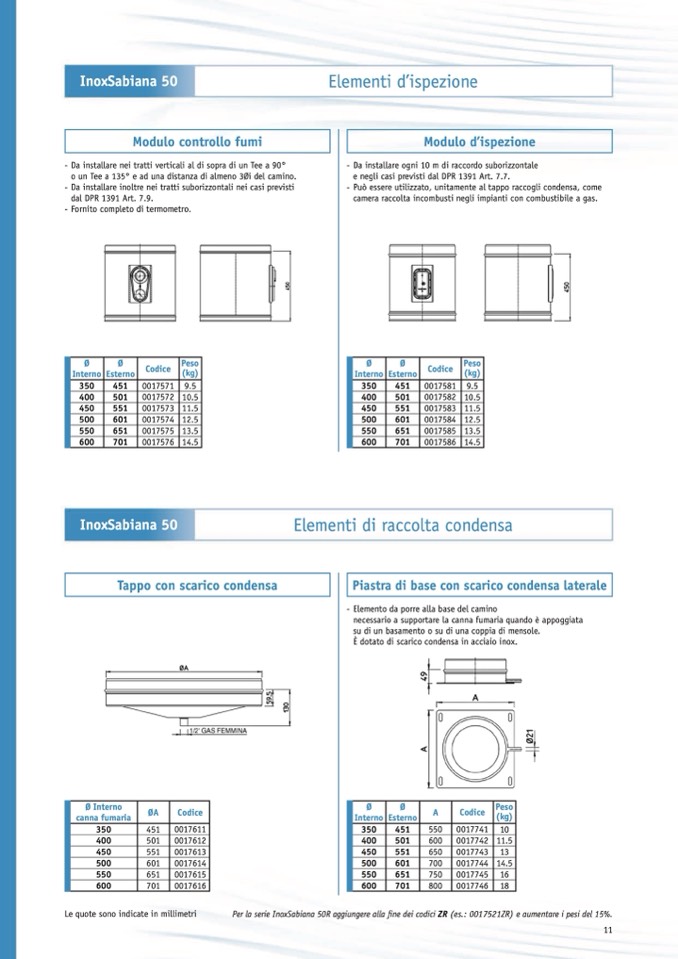

InoxSabiana 50

Elementi d’ispezione

Modulo controllo fumi

- Da installare nei tratti verticali al di sopra di un Tee a 90°

o un Tee a 135° e ad una distanza di almeno 3Øi del camino.

- Da installare inoltre nei tratti suborizzontali nei casi previsti

dal DPR 1391 Art. 7.9.

- Fornito completo di termometro.

- Da installare ogni 10 m di raccordo suborizzontale

e negli casi previsti dal DPR 1391 Art. 7.7.

- Può essere utilizzato, unitamente al tappo raccogli condensa, come

camera raccolta incombusti negli impianti con combustibile a gas.

Modulo d’ispezione

Ø

Interno

Ø

Esterno

Codice

Peso

(kg)

350

451

0017571

9.5

400

501

0017572

10.5

450

551

0017573

11.5

500

601

0017574

12.5

550

651

0017575

13.5

600

701

0017576

14.5

Ø

Interno

Ø

Esterno

Codice

Peso

(kg)

350

451

0017581

9.5

400

501

0017582

10.5

450

551

0017583

11.5

500

601

0017584

12.5

550

651

0017585

13.5

600

701

0017586

14.5

InoxSabiana 50

Elementi di raccolta condensa

- Elemento da porre alla base del camino

necessario a supportare la canna fumaria quando è appoggiata

su di un basamento o su di una coppia di mensole.

È dotato di scarico condensa in acciaio inox.

Per la serie InoxSabiana 50R aggiungere alla fine dei codici ZR (es.: 0017521ZR) e aumentare i pesi del 15%.

11

Tappo con scarico condensa

Piastra di base con scarico condensa laterale

Ø Interno

canna fumaria

ØA

Codice

350

451

0017611

400

501

0017612

450

551

0017613

500

601

0017614

550

651

0017615

600

701

0017616

Ø

Interno

Ø

Esterno

A

Codice

Peso

(kg)

350

451

550

0017741

10

400

501

600

0017742

11.5

450

551

650

0017743

13

500

601

700

0017744

14.5

550

651

750

0017745

16

600

701

800

0017746

18

Le quote sono indicate in millimetri
