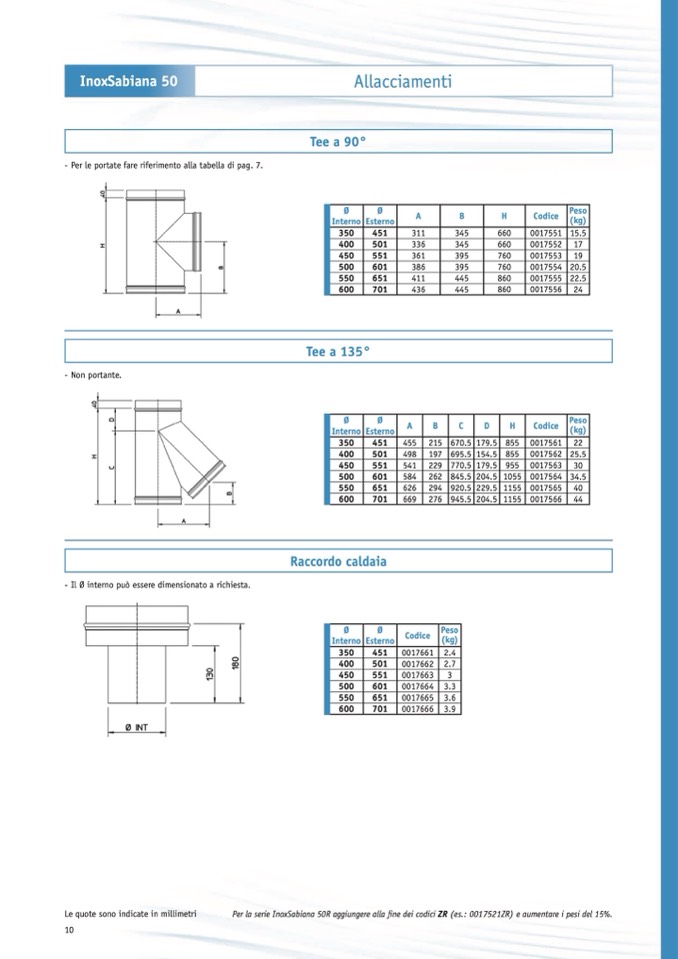

InoxSabiana 50

Allacciamenti

- Per le portate fare riferimento alla tabella di pag. 7.

- Non portante.

- Il Ø interno può essere dimensionato a richiesta.

Tee a 90°

Ø

Interno

Ø

Esterno

A

B

H

Codice

Peso

(kg)

350

451

311

345

660

0017551

15.5

400

501

336

345

660

0017552

17

450

551

361

395

760

0017553

19

500

601

386

395

760

0017554

20.5

550

651

411

445

860

0017555

22.5

600

701

436

445

860

0017556

24

Tee a 135°

Ø

Interno

Ø

Esterno

A

B

C

D

H

Codice

Peso

(kg)

350

451

455

215

670.5

179.5

855

0017561

22

400

501

498

197

695.5

154.5

855

0017562

25.5

450

551

541

229

770.5

179.5

955

0017563

30

500

601

584

262

845.5

204.5

1055

0017564

34.5

550

651

626

294

920.5

229.5

1155

0017565

40

600

701

669

276

945.5

204.5

1155

0017566

44

Raccordo caldaia

Ø

Interno

Ø

Esterno

Codice

Peso

(kg)

350

451

0017661

2.4

400

501

0017662

2.7

450

551

0017663

3

500

601

0017664

3.3

550

651

0017665

3.6

600

701

0017666

3.9

Le quote sono indicate in millimetri

Per la serie InoxSabiana 50R aggiungere alla fine dei codici ZR (es.: 0017521ZR) e aumentare i pesi del 15%.
