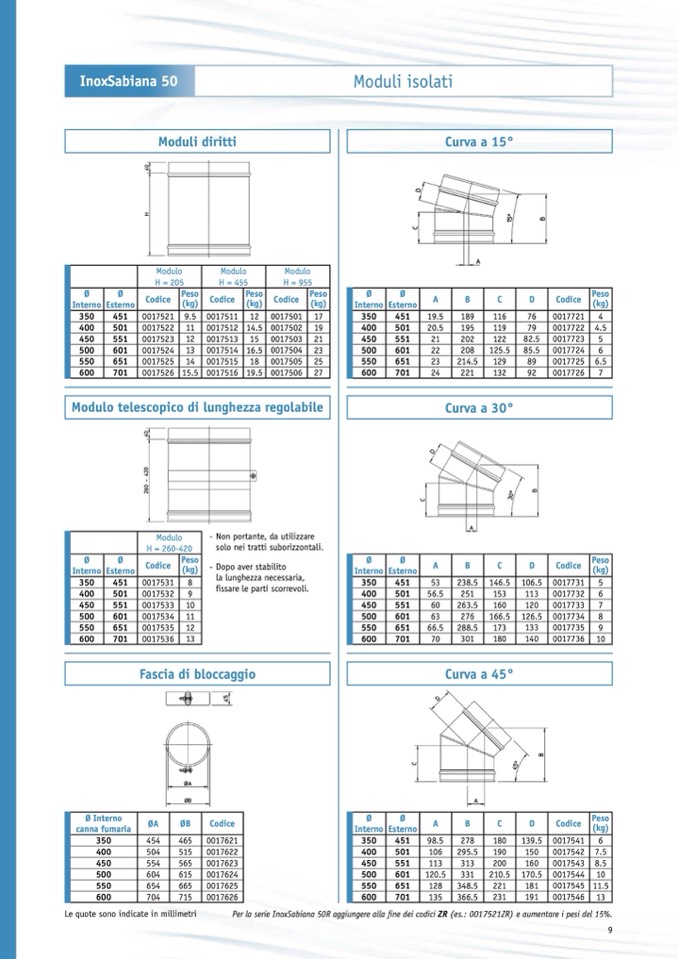

InoxSabiana 50
Moduli isolati
Moduli diritti
Curva a 15°
Modulo
H = 205
Modulo
H = 455
Modulo
H = 955
Ø
Interno
Ø
Esterno
Codice
Peso
(kg)
Codice
Peso
(kg)
Codice
Peso
(kg)
350
451
0017521
9.5
0017511
12
0017501
17
400
501
0017522
11
0017512
14.5
0017502
19
450
551
0017523
12
0017513
15
0017503
21
500
601
0017524
13
0017514
16.5
0017504
23
550
651
0017525
14
0017515
18
0017505
25
600
701
0017526
15.5
0017516
19.5
0017506
27
Ø
Interno
Ø
Esterno
A
B
C
D
Codice
Peso
(kg)
350
451
19.5
189
116
76
0017721
4
400
501
20.5
195
119
79
0017722
4.5
450
551
21
202
122
82.5
0017723
5
500
601
22
208
125.5
85.5
0017724
6
550
651
23
214.5
129
89
0017725
6.5
600
701
24
221
132
92
0017726
7
Modulo telescopico di lunghezza regolabile
Curva a 30°
Modulo
H = 260-420
Ø
Interno
Ø
Esterno
Codice
Peso
(kg)
350
451
0017531
8
400
501
0017532
9
450
551
0017533
10
500
601
0017534
11
550
651
0017535
12
600
701
0017536
13
Ø
Interno
Ø
Esterno
A
B
C
D
Codice
Peso
(kg)
350
451
53
238.5
146.5
106.5
0017731
5
400
501
56.5
251
153
113
0017732
6
450
551
60
263.5
160
120
0017733
7
500
601
63
276
166.5
126.5
0017734
8
550
651
66.5
288.5
173
133
0017735
9
600
701
70
301
180
140
0017736
10
Le quote sono indicate in millimetri
- Non portante, da utilizzare
solo nei tratti suborizzontali.
- Dopo aver stabilito
la lunghezza necessaria,
fissare le parti scorrevoli.
Per la serie InoxSabiana 50R aggiungere alla fine dei codici ZR (es.: 0017521ZR) e aumentare i pesi del 15%.
9
Fascia di bloccaggio
Curva a 45°
Ø Interno
canna fumaria
ØA
ØB
Codice
350
454
465
0017621
400
504
515
0017622
450
554
565
0017623
500
604
615
0017624
550
654
665
0017625
600
704
715
0017626
Ø
Interno
Ø
Esterno
A
B
C
D
Codice
Peso
(kg)
350
451
98.5
278
180
139.5
0017541
6
400
501
106
295.5
190
150
0017542
7.5
450
551
113
313
200
160
0017543
8.5
500
601
120.5
331
210.5
170.5
0017544
10
550
651
128
348.5
221
181
0017545
11.5
600
701
135
366.5
231
191
0017546
13
