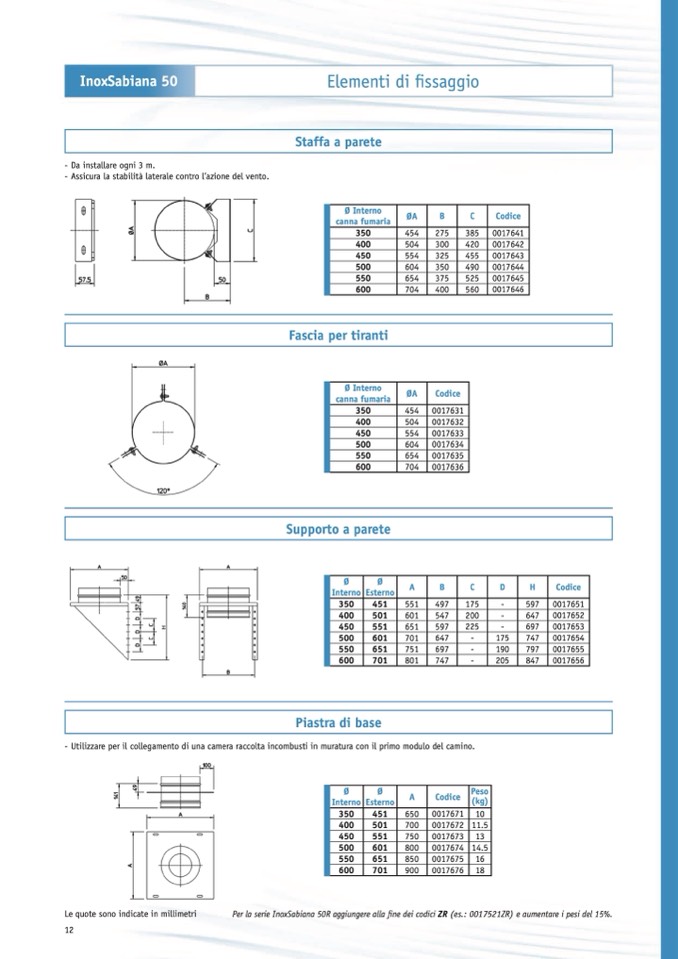

InoxSabiana 50

Elementi di fissaggio

Staffa a parete

- Da installare ogni 3 m.

- Assicura la stabilità laterale contro l’azione del vento.

- Utilizzare per il collegamento di una camera raccolta incombusti in muratura con il primo modulo del camino.

Le quote sono indicate in millimetri

Per la serie InoxSabiana 50R aggiungere alla fine dei codici ZR (es.: 0017521ZR) e aumentare i pesi del 15%.

12

Ø Interno

canna fumaria

ØA

B

C

Codice

350

454

275

385

0017641

400

504

300

420

0017642

450

554

325

455

0017643

500

604

350

490

0017644

550

654

375

525

0017645

600

704

400

560

0017646

Fascia per tiranti

Ø Interno

canna fumaria

ØA

Codice

350

454

0017631

400

504

0017632

450

554

0017633

500

604

0017634

550

654

0017635

600

704

0017636

Supporto a parete

Ø

Interno

Ø

Esterno

A

B

C

D

H

Codice

350

451

551

497

175

-

597

0017651

400

501

601

547

200

-

647

0017652

450

551

651

597

225

-

697

0017653

500

601

701

647

-

175

747

0017654

550

651

751

697

-

190

797

0017655

600

701

801

747

-

205

847

0017656

Piastra di base

Ø

Interno

Ø

Esterno

A

Codice

Peso

(kg)

350

451

650

0017671

10

400

501

700

0017672

11.5

450

551

750

0017673

13

500

601

800

0017674

14.5

550

651

850

0017675

16

600

701

900

0017676

18
