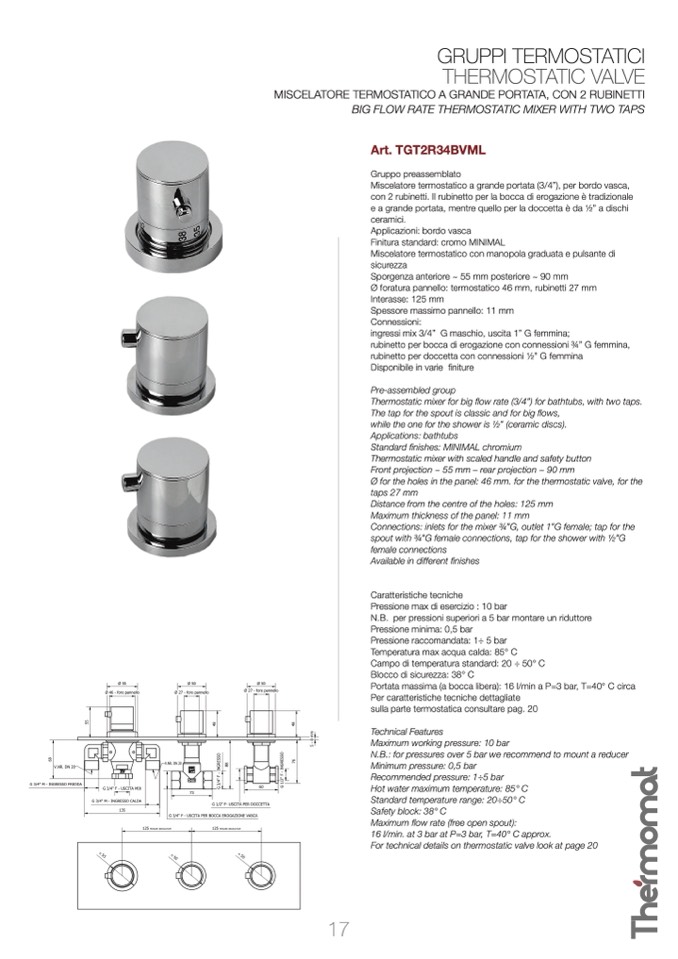

BIG FLOW RATE THERMOSTATIC MIXER WITH TWO TAPS

Art. TGT2R34BVML

Gruppo preassemblato

Miscelatore termostatico a grande portata (3/4”), per bordo vasca,

con 2 rubinetti. Il rubinetto per la bocca di erogazione è tradizionale

e a grande portata, mentre quello per la doccetta è da 1⁄2” a dischi

ceramici.

Applicazioni: bordo vasca

Finitura standard: cromo MINIMAL

Miscelatore termostatico con manopola graduata e pulsante di

sicurezza

Sporgenza anteriore ~ 55 mm posteriore ~ 90 mm

Ø foratura pannello: termostatico 46 mm, rubinetti 27 mm

Interasse: 125 mm

Spessore massimo pannello: 11 mm

Connessioni:

ingressi mix 3/4” G maschio, uscita 1” G femmina;

rubinetto per bocca di erogazione con connessioni 3⁄4” G femmina,

rubinetto per doccetta con connessioni 1⁄2” G femmina

Disponibile in varie finiture

Pre-assembled group

Thermostatic mixer for big flow rate (3/4”) for bathtubs, with two taps.

The tap for the spout is classic and for big flows,

while the one for the shower is 1⁄2” (ceramic discs).

Applications: bathtubs

Standard finishes: MINIMAL chromium

Thermostatic mixer with scaled handle and safety button

Front projection ~ 55 mm – rear projection ~ 90 mm

Ø for the holes in the panel: 46 mm. for the thermostatic valve, for the

taps 27 mm

Distance from the centre of the holes: 125 mm

Maximum thickness of the panel: 11 mm

Connections: inlets for the mixer 3⁄4”G, outlet 1”G female; tap for the

spout with 3⁄4”G female connections, tap for the shower with 1⁄2”G

female connections

Available in different finishes

Caratteristiche tecniche

Pressione max di esercizio : 10 bar

N.B. per pressioni superiori a 5 bar montare un riduttore

Pressione minima: 0,5 bar

Pressione raccomandata: 1÷ 5 bar

Temperatura max acqua calda: 85° C

Campo di temperatura standard: 20 ÷ 50° C

Blocco di sicurezza: 38° C

Portata massima (a bocca libera): 16 l/min a P=3 bar, T=40° C circa

Per caratteristiche tecniche dettagliate

sulla parte termostatica consultare pag. 20

Technical Features

Maximum working pressure: 10 bar

N.B.: for pressures over 5 bar we recommend to mount a reducer

Minimum pressure: 0,5 bar

Recommended pressure: 1÷5 bar

Hot water maximum temperature: 85° C

Standard temperature range: 20÷50° C

Safety block: 38° C

Maximum flow rate (free open spout):

16 l/min. at 3 bar at P=3 bar, T=40° C approx.

For technical details on thermostatic valve look at page 20
